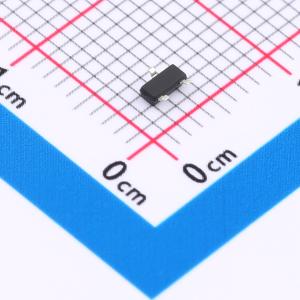

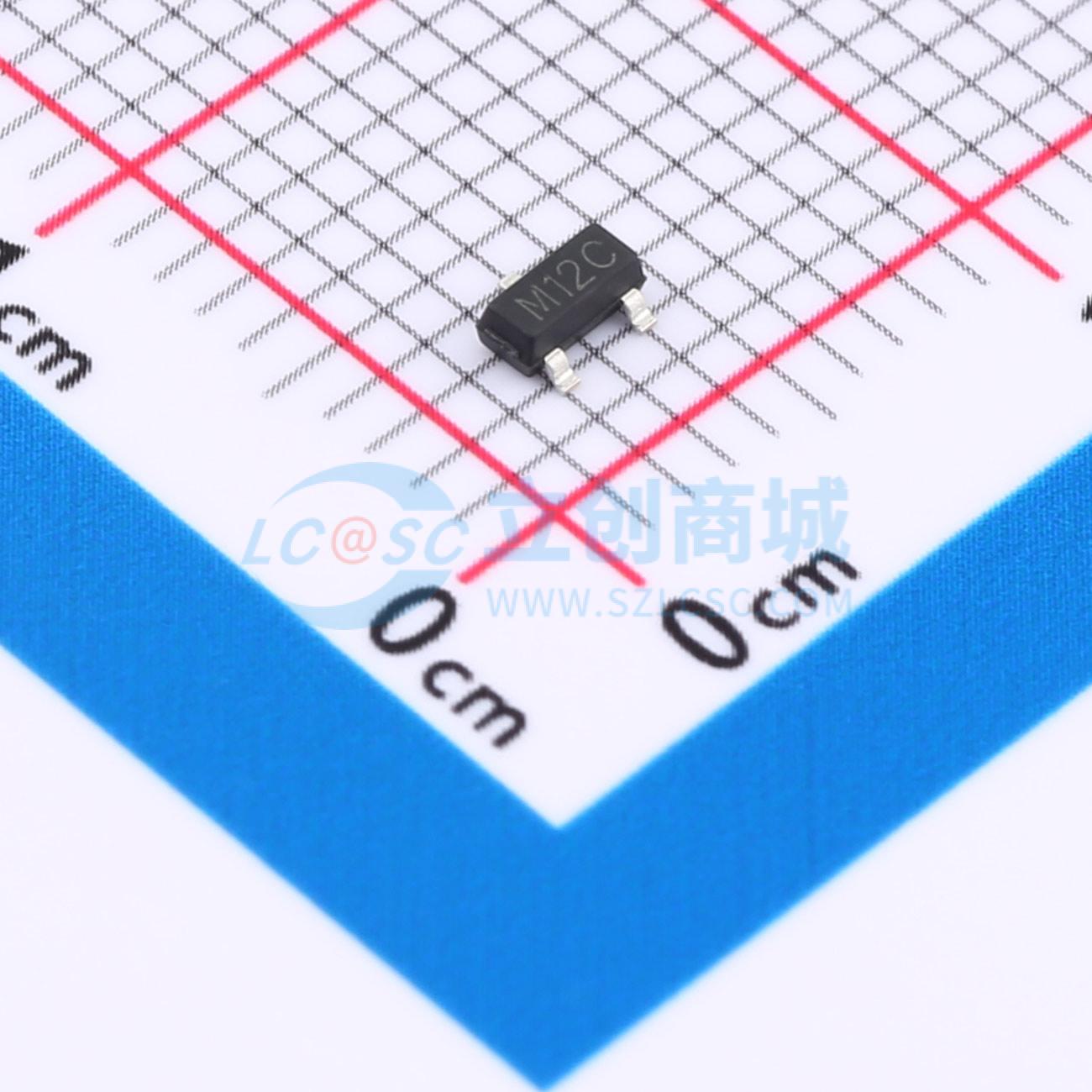

HAOZ8212BCI12
双向ESD 12V截止 峰值浪涌电流：11A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款静电和浪涌保护器为双向TVS二极管，具有11安培的峰值脉冲电流（IPP）处理能力和12伏的最大工作电压（VRWM），适用于需要双向保护的应用场景。其电容值仅为8皮法（pF），确保了信号的完整性，尤其适合高频信号线路的保护。该保护器配置为两线式设计，能够在不影响数据传输效率的情况下提供可靠的瞬态电压抑制和静电放电保护，适用于通信接口等敏感电路的防护。
- 商品型号
- HAOZ8212BCI12
- 商品编号
- C42402077
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.027778克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 11A | |
| 峰值脉冲功率(Ppp) | 180W | |
| 击穿电压 | 12V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 8pF |
