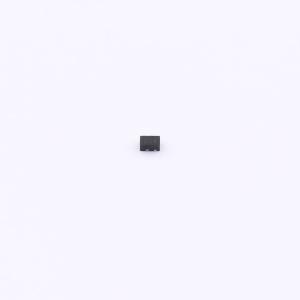

温馨提醒：图片仅供参考，商品以实物为准
HPESD1IVN24LS
双向ESD 24V截止 峰值浪涌电流：5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款静电和浪涌保护器件为双向TVS二极管，设计有5安培的IPP峰值电流规格和24伏特的VRWM反向重复电压。其电容值（CJ）为10皮法拉，适用于需要保持良好信号完整性的单线保护电路中。较低的电容有助于减少信号路径中的干扰，确保数据传输的清晰度，适用于多种电子设备的过压保护需求。
- 商品型号
- HPESD1IVN24LS
- 商品编号
- C42402090
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 60V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 300W | |
| 击穿电压 | 29.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
