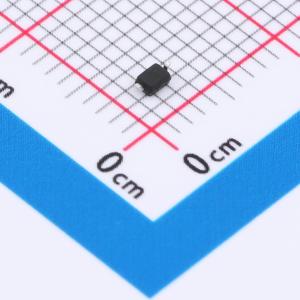

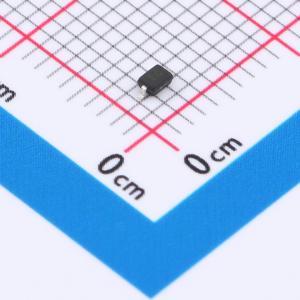

HESD3Z15C
双向ESD 15V截止 峰值浪涌电流：8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该静电和浪涌保护器件属于TVS/ESD类别，具备8A的峰值脉冲电流(IPP)承受能力，工作电压(VRWM)为15V。其结电容(CJ)仅为35pF，适合于对信号完整性有较高要求的应用场景。该产品采用单线(Bi双向)设计，能够有效地在正负两个方向上提供瞬态过压保护，适用于各种敏感电子设备，确保其免受静电放电和瞬态电压浪涌的影响。
- 商品型号
- HESD3Z15C
- 商品编号
- C42402079
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.023232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 33V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 200W | |
| 击穿电压 | 17V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 35pF |
