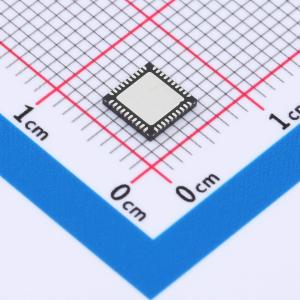

HXS320F280103PM5S
HXS320F280103PM5S
- 描述
- 首次购买中科昊芯芯片，需要配套昊芯系列产品专用仿真器（编码C2859026）才能调试，请您务必加购仿真器。开发工具下载链接请访问中科昊芯官网。
- 品牌名称
- Haawking(中科昊芯)
- 商品型号
- HXS320F280103PM5S
- 商品编号
- C42370052
- 商品封装
- QFN-40-EP(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字信号处理器(DSP/DSC) |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 中断响应；实时时钟与定时器；集成PWM控制；高速外设接口；DMA数据搬运；安全存储与保护；集成ADC接口；硬件乘加加速；低功耗模式 |
商品概述
HXS320F280103Px DSC系列是中科昊芯定点DSC平台上的产品，基于RISC-V开放指令集架构H28x。它支持高效的C/C++引擎，能让用户用高级语言开发控制系统软件，也能用C/C++开发数学算法。此器件处理DSP算术任务和系统控制任务同样有效，能省却对第二个处理器的需要。多总线用于在内存、外设和CPU间移动数据，内存总线架构包含程序总线、数据总线和DMA总线，多总线结构使器件能在单周期内取指令、读写数据值，内存总线访问有优先级，数据总线优先级最高，程序总线和DMA总线优先级较低且平等。为实现不同中科昊芯DSP系列器件间的外设迁移，采用针对外设互连的外设总线标准，外设总线桥复用多种总线。器件使用标准的IEEE1149.1 JTAG接口，支持实时运行模式，可在处理器运行时修改存储器和外设寄存器内容，用户能单步操作非时间关键代码，同时不干扰时间关键中断处理，实时模式在CPU内硬件实现，还提供特别分析硬件设置硬件断点或数据/地址观察点并生成用户可选断点事件。
商品特性
- 高能效32位处理器（H28x内核），高频120MHz（周期8.33ns）
- 哈佛总线架构，硬件乘法/除法单元，6通道高速DMA
- 快速中断响应和处理，统一存储器编程模型，高效代码（使用C/C++和汇编语言）
- 增强型控制外设：增强型脉宽调制器(ePWM)、高分辨率PWM（HRPWM）、增强型捕获（eCAP）、增强型正交编码器脉冲（eQEP）、模数转换器(ADC)
- 片载温度传感器，比较器，3.3V单电源供电，无上电顺序要求
- 集成上电和掉电复位，代码安全模块，ADC外部参考源
- 两个内部12MHz零引脚振荡器，片载振荡器/外部时钟输入，看门狗定时器模组
- 功能支持锁相环路(PLL)倍频系数动态调整，多达21个具有输入滤波功能、可单独编程的多路复用GPIO
- 可支持所有外设中断的外设中断扩展(PIE)模块，三个32位CPU定时器
- 每个ePWM模块中包含独立的32位定时器，片载存储器闪存、SRAM、OTP、引导ROM
- 可用128位安全密钥/锁保护安全内存块防止固件逆向工程
- 串行端口外设：一个SCI(UART)模块、一个SPI模块、一个内部集成电路(I2C)总线
- 高级仿真特性：分析和断点功能，40-PIN方形扁平无引脚(QFN)封装
- 工作温度S：-40℃至125℃
应用领域
- 电器
- 楼宇自动化
- 电动汽车、混合动力电动汽车（EV/HEV）动力传动
- 工厂自动化
- 电网基础设施
