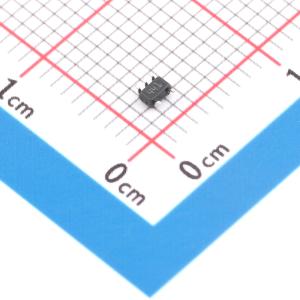

温馨提醒：图片仅供参考，商品以实物为准
TSV6191AICT
微功耗（10uA）低偏移轨到轨输入/输出5V CMOS单路运算放大器，GBP = 450kHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSV6191AICT
- 商品编号
- C440646
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.025054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 80V/ms | |
| 输入偏置电流(Ib) | 25pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 105nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 10.5uA | |
| 输出电流 | 63mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 1.5V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 去补偿稳定 |
商品概述
TSV619x系列单通道和双通道运算放大器具有低电压、低功耗运行特性，以及轨到轨输入和输出功能。该器件还具有超低输入偏置电流和低输入失调电压。TSV619x的增益带宽积为450 kHz，在5 V电压下仅消耗10 μA电流。它们必须在增益配置（等于或高于4或-3）下使用。这些特性使TSV619x系列非常适合传感器接口、电池供电和便携式应用，以及有源滤波。
商品特性
- 轨到轨输入和输出
- 低功耗：5 V时典型值为10 μA
- 低电源电压：1.5至5.5 V
- 增益带宽积：典型值为450 kHz
- 在增益配置下使用时稳定
- 低输入失调电压：A版本最大值为800 μV
- 低输入偏置电流：典型值为1 pA
- 温度范围：-40至85℃
应用领域
- 电池供电应用
- 烟雾探测器
- 接近传感器
- 便携式设备
- 信号调理
- 有源滤波
- 医疗仪器
