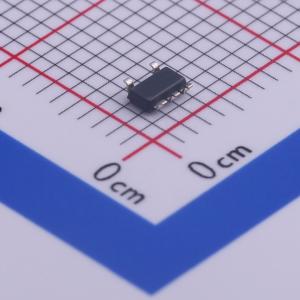

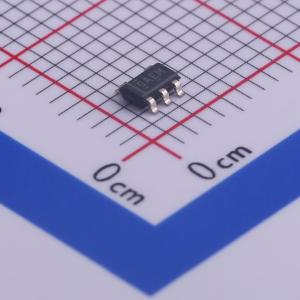

温馨提醒：图片仅供参考，商品以实物为准

REF2033AIDDCR

双输出参考电压源，适用于单电源系统

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: REF2033 3.3V Vref、低温漂、低功耗、双输出 Vref 和 Vref/2 电压基准
品牌名称: TI(德州仪器)
商品型号: REF2033AIDDCR
商品编号: C440747
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.021克(g)

商品参数

商品概述

仅使用正电源电压的应用通常需要在模数转换器（ADC）输入范围的中间提供额外的稳定电压，以偏置输入双极性信号。REF20xx 为 ADC 提供参考电压（V_REF），并提供第二个高精度电压（V_BIAS），可用于偏置输入双极性信号。 REF20xx 在 V_REF 和 V_BIAS 输出端均具有出色的温度漂移（最大 <8 ppm/°C）和初始精度（0.05%），同时静态电流小于 430 μA。此外，在 -40°C 至 85°C 的温度范围内，V_REF 和 V_BIAS 输出之间的跟踪精度可达 6 ppm/°C（最大）。与分立解决方案相比，所有这些特性提高了信号链的精度，减少了电路板空间，同时降低了系统成本。仅 10 mV 的极低压差电压允许在非常低的输入电压下工作，这在电池供电系统中非常有用。 V_REF 和 V_BLAS 电压均具有相同的出色规格，并且能够同等良好地吸收和提供电流。出色的长期稳定性和低噪声水平使这些器件非常适合高精度工业应用。

商品特性

两个输出，V_REF 和 V_REF / 2，便于在单电源系统中使用
出色的温度漂移性能：在 -40°C 至 125°C 范围内为 -8 ppm/°C（最大）
高初始精度：±0.05%（最大）
VREF 和 VBIAS 的温度跟踪特性：
- 在 -40°C 至 85°C 范围内为 6 ppm/°C（最大）
- 在 -40°C 至 125°C 范围内为 7 ppm/°C（最大）
微型封装：SOT23-5
低压差电压：10 mV
高输出电流：±20 mA
低静态电流：360 μA
线性调整率：3 ppm/V
负载调整率：8 ppm/mA
雾锡版本（REF2025AISDDCR），可在 Battelle III 级及类似恶劣环境中提高耐腐蚀性

应用领域

数字信号处理：功率逆变器
电机控制
电流检测
工业过程控制
医疗设备
数据采集系统
单电源系统

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	3.32V~5.5V
	输出电压	3.3V
	输出电流	20mA

	属性	参数值
	精度	±0.05%
	温度系数	8ppm/℃
	电压基准类型	串联
	静态电流(Iq)	360uA
	工作温度	-40℃~+125℃
