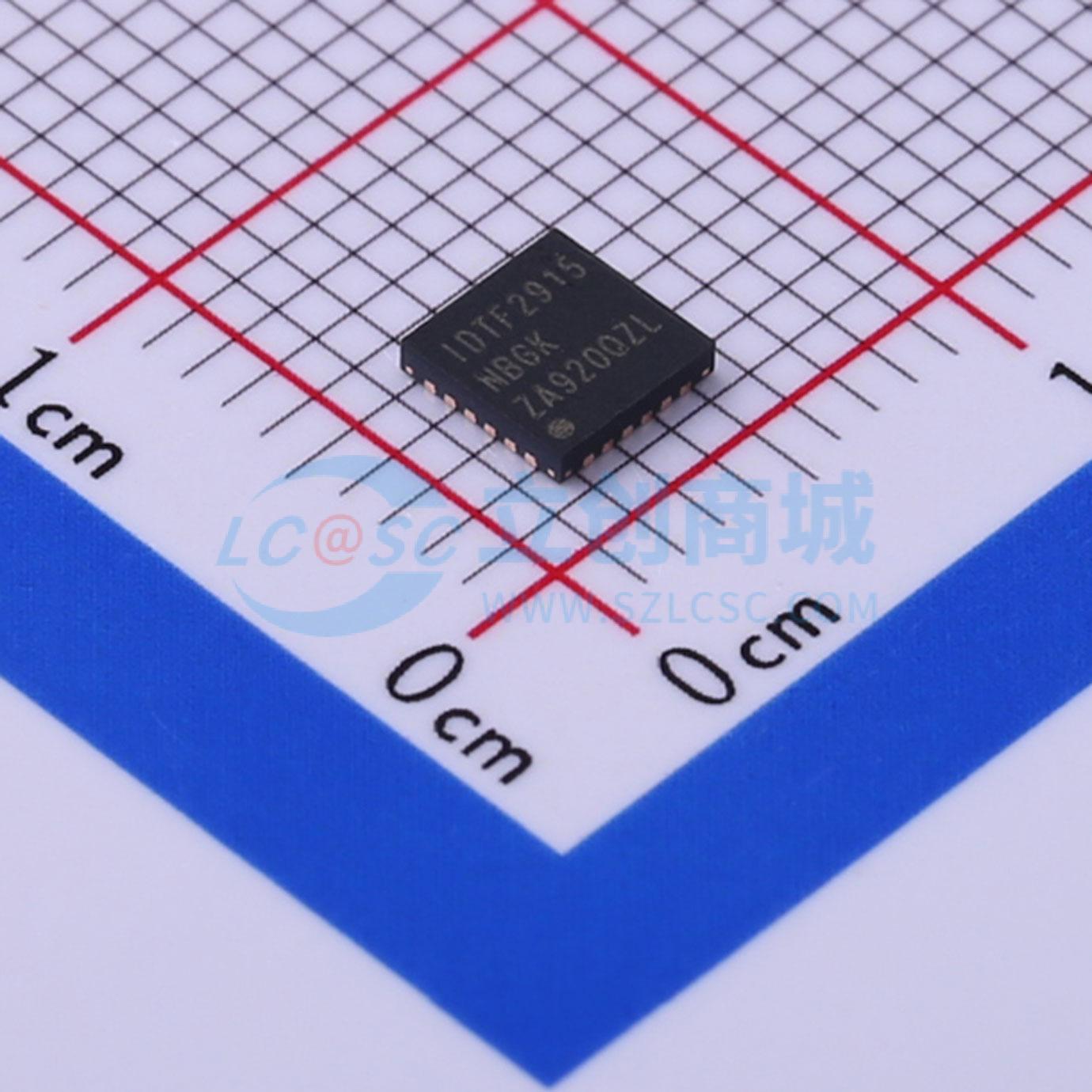

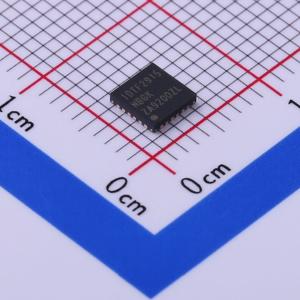

F2915NBGK
高可靠性五端射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- F2915是一款高可靠性、低插入损耗的五端射频开关，适用于多种射频应用，包括无线通信。该器件覆盖了从50MHz到8000MHz的宽频率范围，提供低插入损耗、优秀的线性和隔离性能，并且在未使用的射频输入端口提供50Ω终端。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- F2915NBGK
- 商品编号
- C440650
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 托盘
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | - |
商品概述
F2915是一款高可靠性、低插入损耗、50 Ω的单刀五掷（SP5T）吸收式射频开关，专为包括无线通信在内的多种射频应用而设计。该器件覆盖了从50 MHz到8000 MHz的宽频率范围。除了提供低插入损耗外，F2915还能提供出色的线性度和隔离性能，同时为未使用的射频输入端口提供50 Ω端接。F2915还具备一项正在申请专利的恒定阻抗（K_Z）特性。K_Z特性可提高系统热切换的耐用性，最大程度减少压控振荡器（VCO）中的本振牵引现象，并降低分配网络中的相位和幅度变化。它还非常适合在两个或多个放大器之间进行动态切换/选择，同时避免对功率放大器（PA）和模数转换器（ADC）等上下游敏感设备造成损坏。 F2915采用单正电源电压，支持使用3.3 V或1.8 V控制逻辑的三个逻辑控制引脚。将负电压连接到引脚20可禁用内部负电压发生器，并将其作为负电源。
商品特性
- 五个对称的吸收式射频端口
- 高隔离度：在4000 MHz时为50 dB
- 低插入损耗：在4000 MHz时为1.1 dB
- 高线性度：在2000 MHz时，二阶输入截点（IIP2）为114 dBm
- 在4000 MHz时，三阶输入截点（IIP3）为60.5 dBm
- 高工作功率处理能力：
- 所选射频端口的连续波（CW）功率为33 dBm
- 端接端口的功率为27 dBm
- 单2.7 V至5.5 V电源电压
- 可选外部负电源
- 兼容3.3 V和1.8 V控制逻辑
- 工作温度范围为 -40 ℃至 +105 ℃
- 4 mm×4 mm 24引脚QFN封装
- 引脚与竞品兼容
应用领域
- 2G、3G、4G基站
- 便携式无线设备
- 中继器和E911系统
- 数字预失真
- 点对点基础设施
- 公共安全基础设施
- 电缆基础设施测试/自动测试设备（ATE）
