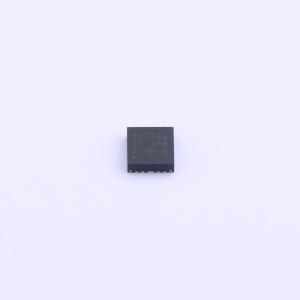

MSP430FR2111IRLLR

具有 4KB FRAM、1KB SRAM、比较器、10 位 ADC、UART/SPI 和计时器的 16MHz MCU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MSP430FR2111 具有 4KB FRAM、1KB SRAM、比较器、10 位 ADC、UART/SPI、计时器的 16MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430FR2111IRLLR
商品编号: C440694

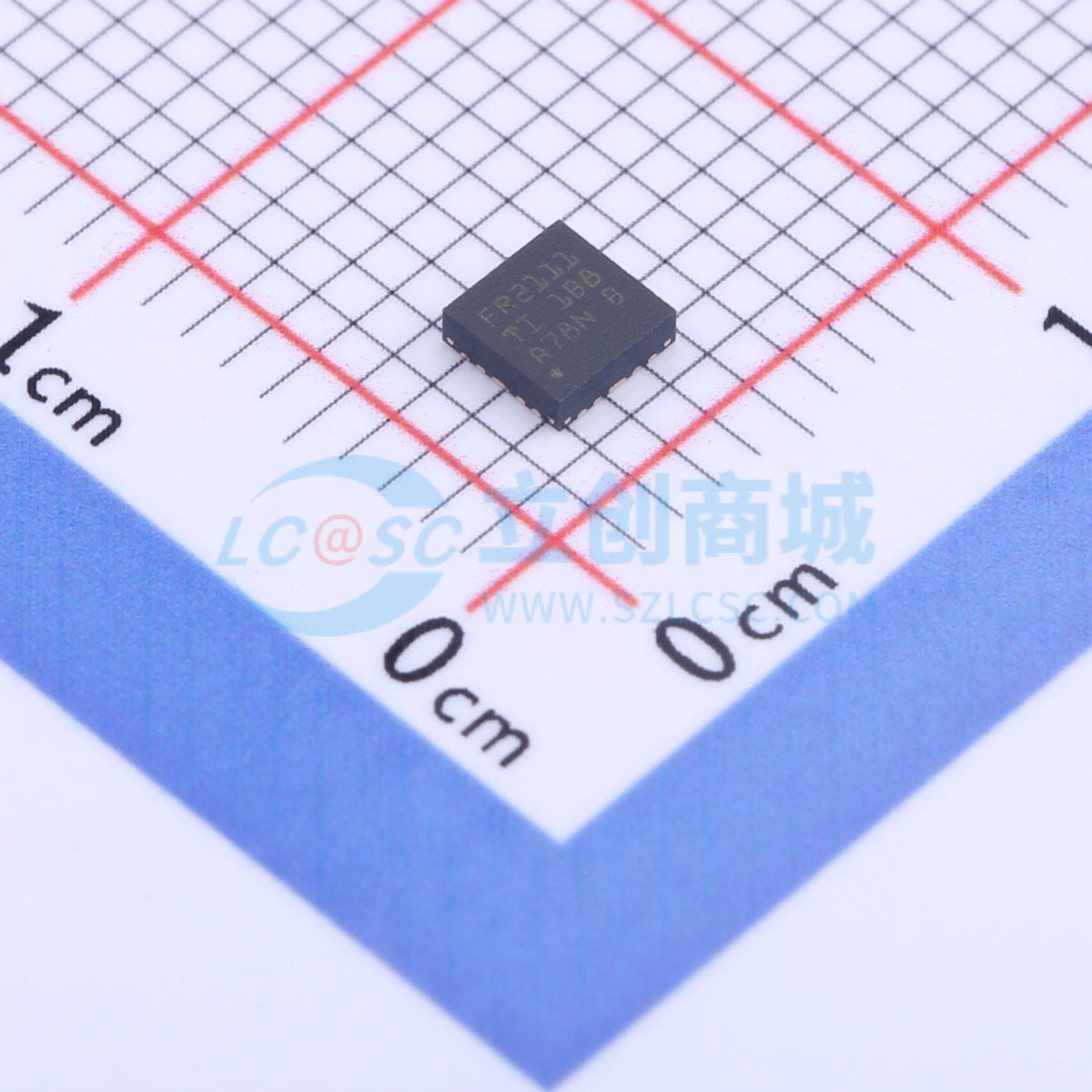

商品封装: HVQFN-24-EP(3x3)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

MSP430FR2000 和 MSP430FR21XX 设备是 MSP430 微控制器（MCU）价值线感应产品组合的一部分。这个超低功耗、低成本的 MCU 系列提供从 0.5KB 到 4KB 的 FRAM 统一内存，有多种封装选项，包括小型 3 毫米X3 毫米 VQFN 封装。架构、FRAM 和集成外设，结合广泛的低功耗模式，经过优化以实现便携式电池供电感应应用中的延长电池寿命。MSP430FR2000 和 MSP430FR21XX 设备为 8 位设计提供了迁移路径，通过外设集成以及 FRAM 的数据记录和低功耗优势获得额外的功能和性能。此外，使用 MSP430G2X MCU 的现有设计可以迁移到 MSP430FR2000 和 MSP430F21XX 系列，以提高性能并获得 FRAM 的好处。

MSP430FR2000 和 MSP430FR21XX MCU 特性包括强大的 16 位 RISC CPU、16 位寄存器和常量生成器，这些都有助于实现最大代码效率。数字控制振荡器（DCO）还允许设备通常在不到 10 μs 的时间内从低功耗模式唤醒到活动模式。该 MCU 的功能集满足了从家用电器电池组和电池监测到烟雾探测器和健身配件等各种应用的需求。

MSP 超低功耗（ULP）FRAM 微控制器平台结合了独特的嵌入式 FRAM 和整体性的超低功耗系统架构，使系统设计者能够提高性能同时降低能耗。FRAM 技术结合了 RAM 的低能耗快速写入、灵活性和耐久性与闪存的非易失性行为。

MSP430FR2000 和 MSP430FR21X MCU 由一个广泛的硬件和软件生态系统支持，包括参考设计和代码示例，帮助您快速开始设计。开发套件包括 MSP-EXP430FR2311 和 MSP430FR4133 LaunchPad 开发套件及 MSP-TS430PW20 20 引脚目标开发板。TI 还提供免费的 MSP430Ware 软件，作为 Code Composer Studio IDE 桌面版和云端版本内的 TI Re拉电流 EXplorer 组件。MSP430 MCU 也得到了广泛的在线资料、培训和 E2E 社区论坛的在线支持。

商品特性

嵌入式微控制器 - 16位RISC架构，最高16 MHz - 宽电压范围从3.6 V到1.8 V（最低供电电压受SVS级别限制，详见SVS规格）
优化的低功耗模式（3 V时） - 活动模式：120 μA/MHz - 待机 - LPM3.5带VLO：1 μA - 实时时钟（RTC）计数器（LPM3.5带32768 Hz晶振）：1 μA - 关闭（LPM4.5）：34 nA（无SVS）
高性能模拟 - 8通道10位模数转换器（ADC） - 集成温度传感器 - 内部1.5 V参考 - 采样保持200 ksps - 增强型比较器（eCOMP） - 集成6位DAC作为参考电压 - 可编程迟滞 - 可配置的高功率和低功率模式低功耗铁电RAM（FRAM） - 最高3.75 KB非易失性存储器 - 内置纠错码（ECC） - 可配置写保护 - 统一的程序、常量和存储器内存 - 10^15次写入周期耐久性 - 抗辐射且无磁性
智能数字外设 - 一个16位定时器，带三个捕获/比较寄存器（Timer_B3） - 一个16位仅计数RTC计数器 - 16位循环冗余校验（CRC）
增强型串行通信 - 增强型USCI A（eUSCI_A）支持UART、IrDA和SPI
时钟系统（CS） - 片上32 kHz RC振荡器（REFO） - 片上16 MHz数字控制振荡器（DCO），带频率锁定环（FLL） - ±1
通用输入/输出和引脚功能 - 16引脚封装上有12个I/O - 8个中断引脚（P1的4个引脚和P2的4个引脚）可唤醒MCU从低功耗模式 - 所有I/O都是电容触摸I/O
开发工具和软件（另见工具和软件） - 免费专业开发环境开发套件（MSP-TS430Pw20, MSP-FET430U20, MSP-EXP430FR2311, 和 MSP-EXP430FR4133）
系列成员（另见设备对比） - MSP430FR2111：3.75 KB程序FRAM + 1 KB RAM - MSP430FR2110：2 KB程序FRAM + 1 KB RAM - MSP430FR2100：1 KB程序FRAM + 512字节RAM - MSP430FR2000：0.5 KB程序FRAM + 512字节RAM
封装选项 - 16引脚：TSSOP (Pw16) - 24引脚：VQFN (RLL)

应用领域

家用电器电池组
烟雾和温感探测器
门和窗传感器
照明传感器
电力监控
个人护理电子产品
移动健康和健身设备

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPU16
	CPU最大主频	16MHz
	CPU位数	16 Bit
	程序存储容量	3.75KB
	程序存储器类型	FRAM

	属性	参数值
	RAM容量	1KB
	EEPROM容量	-
	I/O数量	12
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
