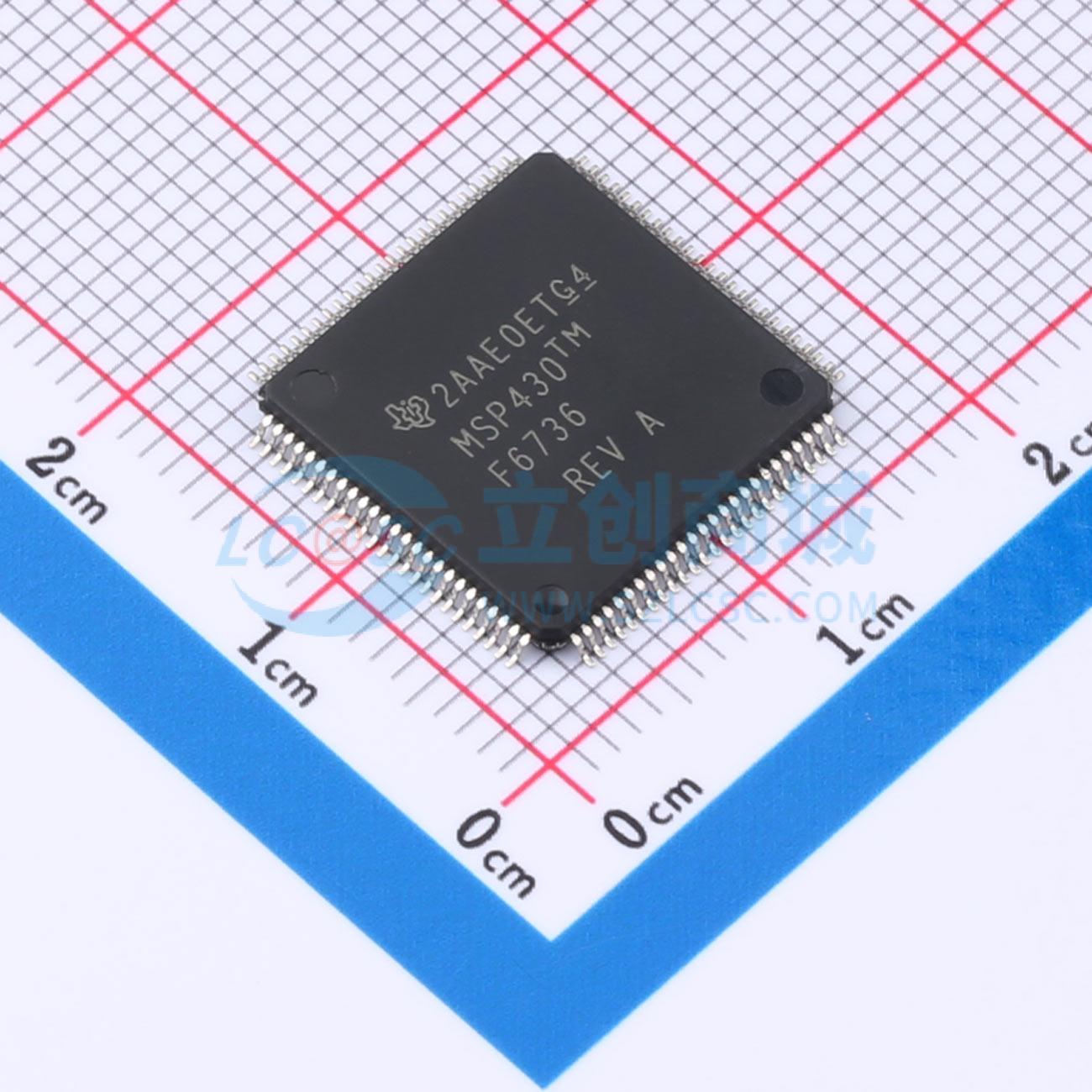

温馨提醒：图片仅供参考，商品以实物为准

MSP430F6736IPZR

具有 3 个 Σ-Δ ADC、LCD、实时时钟、128KB 闪存和 8KB RAM 的单相位计量 SoC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MSP430F6736 具有 3 个 Σ-Δ ADC、LCD、实时时钟、128KB 闪存、8KB RAM 的单相计量 SoC
品牌名称: TI(德州仪器)
商品型号: MSP430F6736IPZR
商品编号: C443916
商品封装: LQFP-100(14x14)
包装方式: 编带
商品毛重: 0.82克(g)

商品参数

商品概述

TI的MSP系列超低功耗微控制器包含多款具有不同外设组合、面向多种应用的设备。该架构结合了多种低功耗模式，针对便携式测量应用进行了优化，以延长电池寿命。该设备配备了一个强大的16位RISC CPU、16位寄存器和常数生成器，有助于实现最大代码效率。数字控制振荡器（DCO）使得设备能够从低功耗模式在3 μs（典型值）内唤醒至活动模式。

MSP430F673X和MSP430F672X微控制器最多可配备三个高性能24位Σ-Δ ADC、一个10位ADC、四个增强型通用串行通信接口（三个eUSCI_A模块和一个eUSCI_B模块）、四个16位定时器、一个硬件乘法器、一个DMA模块、具有报警功能的RTC模块、带有集成对比度控制的LCD驱动器、辅助供电系统以及在100引脚设备中最多72个I/O引脚，在80引脚设备中最多52个I/O引脚。

商品特性

低供电电压范围：3.6 V 至 1.8 V
超低功耗 - 活动模式 (AM)：所有系统时钟激活，8 MHz、3.0 V 下闪存程序执行时为 265 μA/MHz（典型值），8 MHz、3.0 V 下 RAM 程序执行时为 140 μA/MHz（典型值）
待机模式 (LPM3)：实时时钟 (RTC) 带晶振、看门狗和电源监控器运行，全 RAM 保持，快速唤醒：2.2 V 下 1.7 μA，3.0 V 下 2.5 μA（典型值）
关闭模式 (LPM4)：全 RAM 保持，电源监控器运行，快速唤醒：3.0 V 下 1.6 μA（典型值）
关闭 RTC 模式 (LPM3.5)：关闭模式，带晶振的实时时钟 (RTC) 运行：3.0 V 下 1.24 μA（典型值）
关闭模式 (LPM4.5)：3.0 V 下 0.78 μA（典型值）
从待机模式唤醒时间 3 μs（典型值）
16 位 RISC 架构，扩展内存，最高 25 MHz 系统时钟
灵活的电源管理系统，完全集成的 LDO，可编程调节的核心供电电压 - 电源电压监控和欠压检测 - 系统可由最多两个辅助电源供电
统一时钟系统 - FLL 控制环路用于频率稳定 - 低功耗低频内部时钟源 (VLO) - 低频修整内部参考源 (REFO) - 32 kHz 晶振 (XT1)
一个 16 位定时器，带有三个捕获/比较寄存器
三个 16 位定时器，每个带有两个捕获/比较寄存器
增强型通用串行通信接口 - eUSCI_A0、eUSCI_A1 和 eUSCI_A2 - 增强型 UART 支持自动波特率检测 - IrDA 编码器和解码器 - 同步 SPI - eUSCI_B0 - I2C 支持多个从设备地址 - 同步 SPI
密码保护的实时时钟，带晶振偏移校准和温度补偿
备份子系统的独立电源 - 32 kHz 低频振荡器 (XT1) - 实时时钟 - 备份存储器 (4x16 位)
三个 24 位 Sigma-Delta 模数转换器 (ADC)，带差分 PGA 输入
集成 LCD 驱动器，支持 8 复用模式下最多 320 段对比度控制
硬件乘法器支持 32 位运算
10 位 200 ksps ADC - 内部参考 - 采样保持，自动扫描功能 - 最多六个外部通道和两个内部通道，包括温度传感器
三通道内部 DMA
串行在线编程，无需外部编程电压
单相电子瓦时表开发工具（另见工具和软件）EVM430-F6736 - MSP430F6736 EVM 用于电能测量设计中心，MSP430 MCU 设备比较总结了可用的系列成员
提供 100 引脚和 80 引脚 LQFP 封装

应用领域

两线单相计量
三线单相计量
防篡改电表

优惠活动

9.7折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430
	CPU最大主频	25MHz
	程序存储容量	128KB

	属性	参数值
	I/O数量	72
	ADC(位数)	10bit；24bit
	工作电压	1.8V~3.6V
