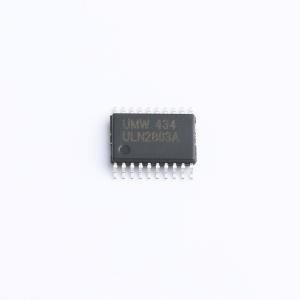

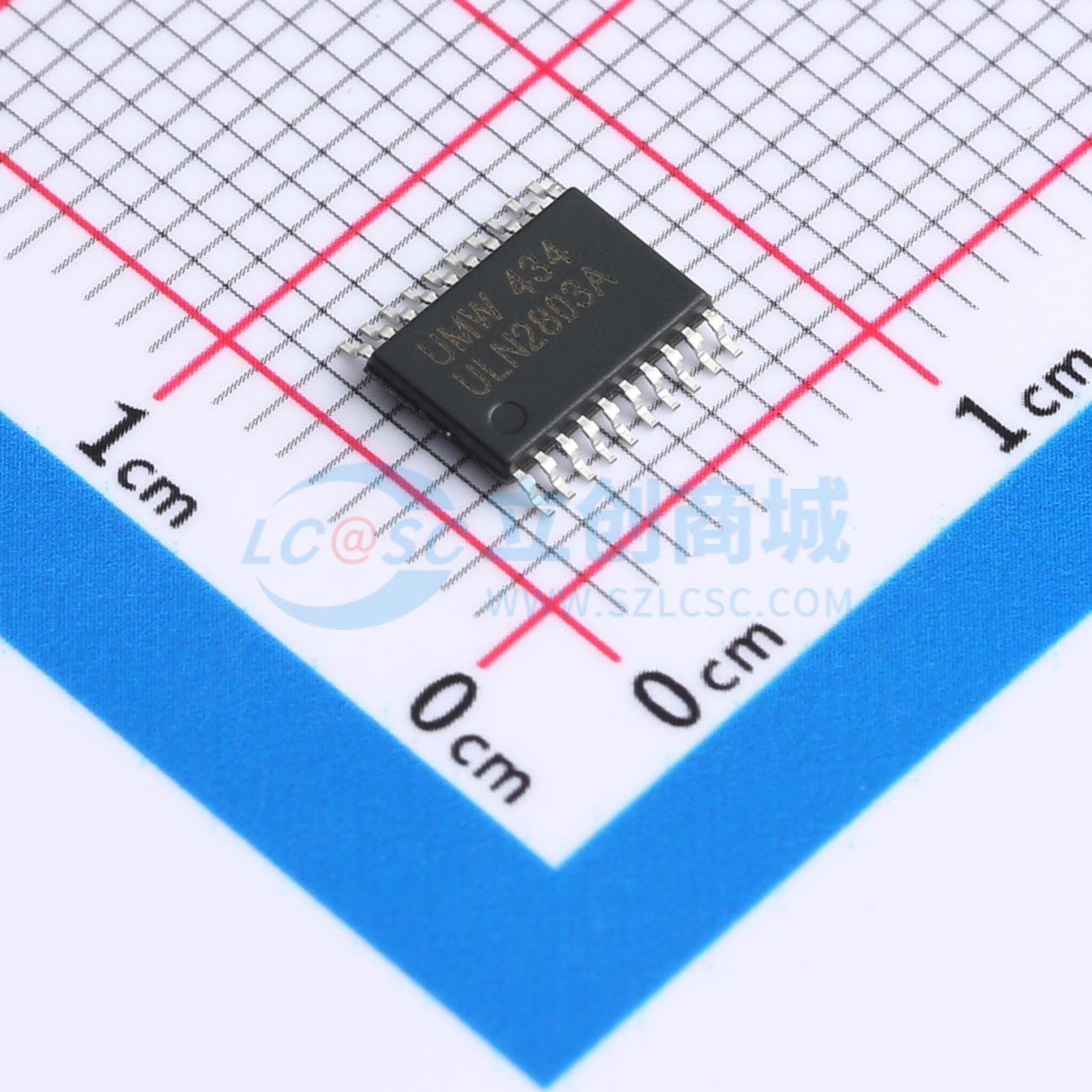

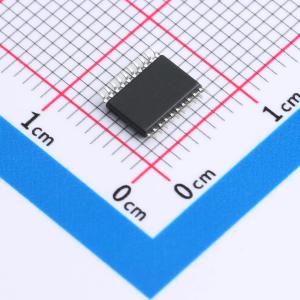

ULN2803AT

达林顿阵列驱动IC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 8通道，集电极最高电压：50V，集电极最大电流：500mA，控制端输入最高电压：30V
品牌名称: UMW(友台半导体)
商品型号: ULN2803AT
商品编号: C42165059
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.225468克(g)

商品参数

商品概述

ULN2803是一款高压、大电流达林顿驱动集成电路，由8对NPN达林顿管组成。所有单元的发射极共用，每个单元采用集电极开路输出。每个达林顿管对串联一个2.7KΩ电阻，可与TTL和5V CMOS兼容，无需逻辑缓冲即可进行数据处理。ULN2803的灌电流高达500mA，关断状态下耐压为50V，输出能够承受高负载电流，为各种接口提供解决方案。

商品特性

宽工作电压范围
8通道高增益达林顿阵列
高输出电压（高达50V）
高输出电流（高达500mA）
可直接连接TTL、CMOS、PMOS
用于开关感性负载的钳位二极管

应用领域

继电器驱动
直流灯驱动
步进电机驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	达林顿晶体管阵列
	通道数	八路
	集射极击穿电压(Vceo)	50V
	集电极电流(Ic)	-
	最大输入电压(VI)	30V
	工作温度	-40℃~+85℃
	集电极漏电流(Icex)	20uA

	属性	参数值
	集射极饱和电压(VCE(sat))	1.3V
	输入电流(on)	0.93mA
	输入电流(off)	100uA
	正向压降(Vf)	1.7V
	反向电流(Ir)	50uA
	输入电容(Ci)	15pF
	类型	BJT
