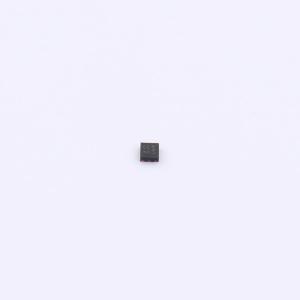

SN74LVC1G04DSFR(UMW)
非门集成电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 电源电压：1.65V-5.5V,电路数：1，输入数：1，工作电流最大：10uA
- 品牌名称
- UMW(友台半导体)
- 商品型号
- SN74LVC1G04DSFR(UMW)
- 商品编号
- C42165060
- 商品封装
- DFN-6(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.019克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 100nA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV | |
| 输出高电平(VOH) | 2.15V；1.64V；2.73V；1.47V；4V | |
| 输出低电平(VOL) | 10mV；200mV；110mV；110mV；350mV | |
| 传播延迟(tpd) | 10ns@5V,15pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 电源关断保护 |
商品概述
UMW SN74LVC1G04 是一款非门集成电路，能够实现 Y=A 的数学逻辑运算。该芯片采用先进的 CMOS 技术设计，具有低功耗和高输出驱动能力的特点。芯片可在 VCC 电压为 1.65V 至 5.5V 范围内正常工作，并提供多种小型封装形式，可广泛应用于高端精密仪器、小型化低功耗手持设备以及人工智能等领域。
商品特性
- 低输入电流：典型值 0.1μA
- 低静态功耗：典型值 0.1μA
- 高输出驱动能力：VCC = 4.5V 时，大于 32mA
- 宽工作电压范围：1.65V 至 5.5V
- 封装形式：SOT23-5/SC70-5/SOT-553、DFN/SON-6、DSBGA-5、X2SON-5
应用领域
- 便携音频接口
- 数字电视
- 无线耳机和智能手表
- 智能穿戴设备
- 固态硬盘
