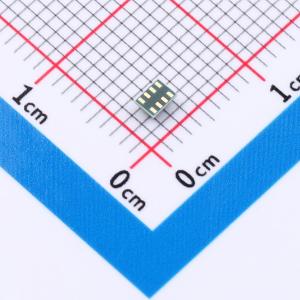

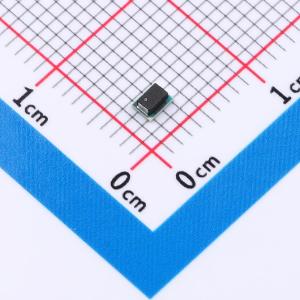

温馨提醒：图片仅供参考，商品以实物为准
TPSM83102SIUR
降压型 1.6V~5.5V 1V~5.5V 1.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是采用小型 μSiP 模块封装的恒定频率峰值电流模式控制降压/升压转换器，具有 3A 的典型峰值电流限制和 1.6V 至 5.5V 的输入电压范围，可提供适用于系统前置稳压器和电压稳定器的电源解决方案。根据输入电压的不同，当输入电压近似等于输出电压时，会自动以升压、降压或 3 周期降压/升压模式运行。模式切换采用定义的占空比进行，避免了不必要的模式内切换，从而减少输出电压纹波。8μA 静态电流和省电模式电源可在轻负载甚至空载条件下实现超高效率。该器件采用 μSiP 模块封装，具有非常小的解决方案尺寸。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPSM83102SIUR
- 商品编号
- C42164914
- 商品封装
- USIP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 升压型；降压型 | |
| 工作电压(Vin) | 1.6V~5.5V | |
| 输出电压(Vout) | 1V~5.5V | |
| 输出电流(最大值) | 1.5A | |
| 静态电流 | 8uA | |
| 开关频率 | 2MHz |
| 属性 | 参数值 | |
|---|---|---|
| 最大容性负载 | 330uF | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 2.6mm | |
| 宽度 | 2mm | |
| 高度 | 1.2mm | |
| 功能特性 | 可编程输出电压；短路保护；可编程软启动；过流保护；过压保护；欠压保护；过热保护 |
商品概述
TPSM83102 和 TPSM83103 是采用小型 μSiP 模块封装的恒定频率峰值电流模式控制降压/升压转换器，具有 3A 的典型峰值电流限制和 1.6V 至 5.5V 的输入电压范围，可提供适用于系统前置稳压器和电压稳定器的电源解决方案。根据输入电压的不同，当输入电压近似等于输出电压时，TPSM83102 和 TPSM83103 会自动以升压、降压或 3 周期降压/升压模式运行。模式切换采用定义的占空比进行，避免了不必要的模式内切换，从而减少输出电压纹波。8μA 静态电流和省电模式电源可在轻负载甚至空载条件下实现超高效率。该器件采用 μSiP 模块封装，具有非常小的解决方案尺寸。
商品特性
- 输入电压范围为 1.6V 至 5.5V；器件启动时输入电压大于 1.65V
- 1V 至 5.5V 输出电压范围（可调）
- 高输出电流能力，3A 峰值开关电流；VIN ≥ 3 V，VOUT = 3.3 V 时，输出电流为 1.5A；VIN ≥ 2.7 V、VOUT = 3.3 V 时，输出电流为 1.2A
- 在整个负载范围内具有高效率；8μA 静态电流（典型值）；可配置的自动节电模式和强制 PWM 模式
- 峰值电流降压/升压模式架构；无缝模式转换；正向和反向电流运行；启动至预偏置输出；固定频率运行，2MHz 开关频率
- 安全、可靠运行的特性；过流保护和短路保护；采用有源斜坡的集成软启动；过热保护和过压保护；带负载断开功能的真正关断功能；正向和反向电流限制
- 小尺寸解决方案，封装尺寸最大值为 2.6mm × 2.0mm × 1.2mm，采用8 引脚μSiP 封装
应用领域
- TWS
- 系统预稳压器（智能手机、平板电脑、终端、远程信息处理）
- 负载点调节（有线传感器、端口/电缆适配器和加密狗）
- 指纹、摄像头传感器（电子智能锁、IP 网络摄像机）
- 稳压器（数据通信、光学模块、制冷/加热）
