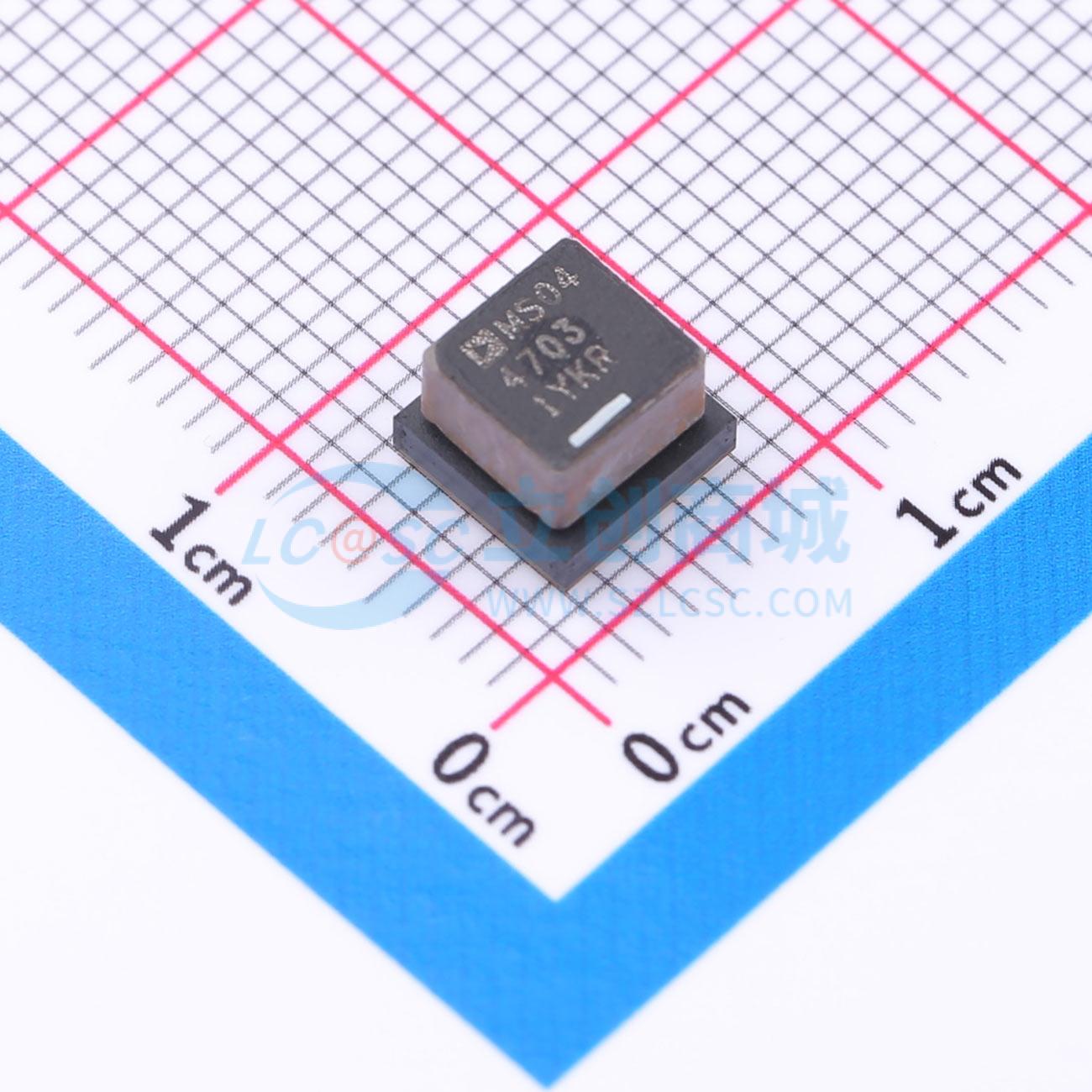

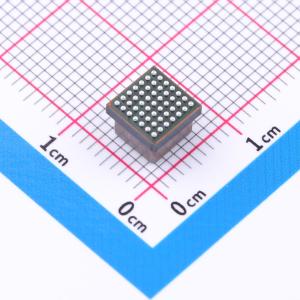

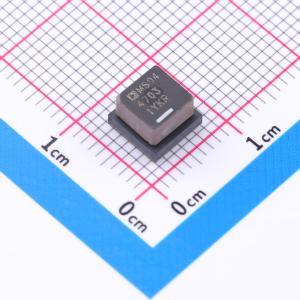

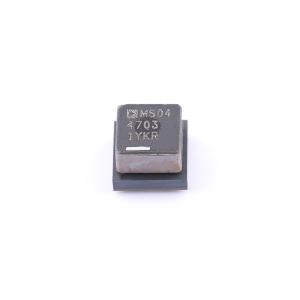

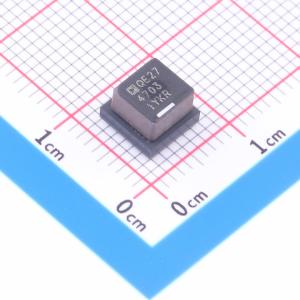

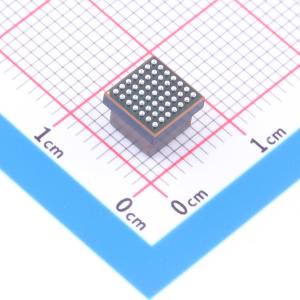

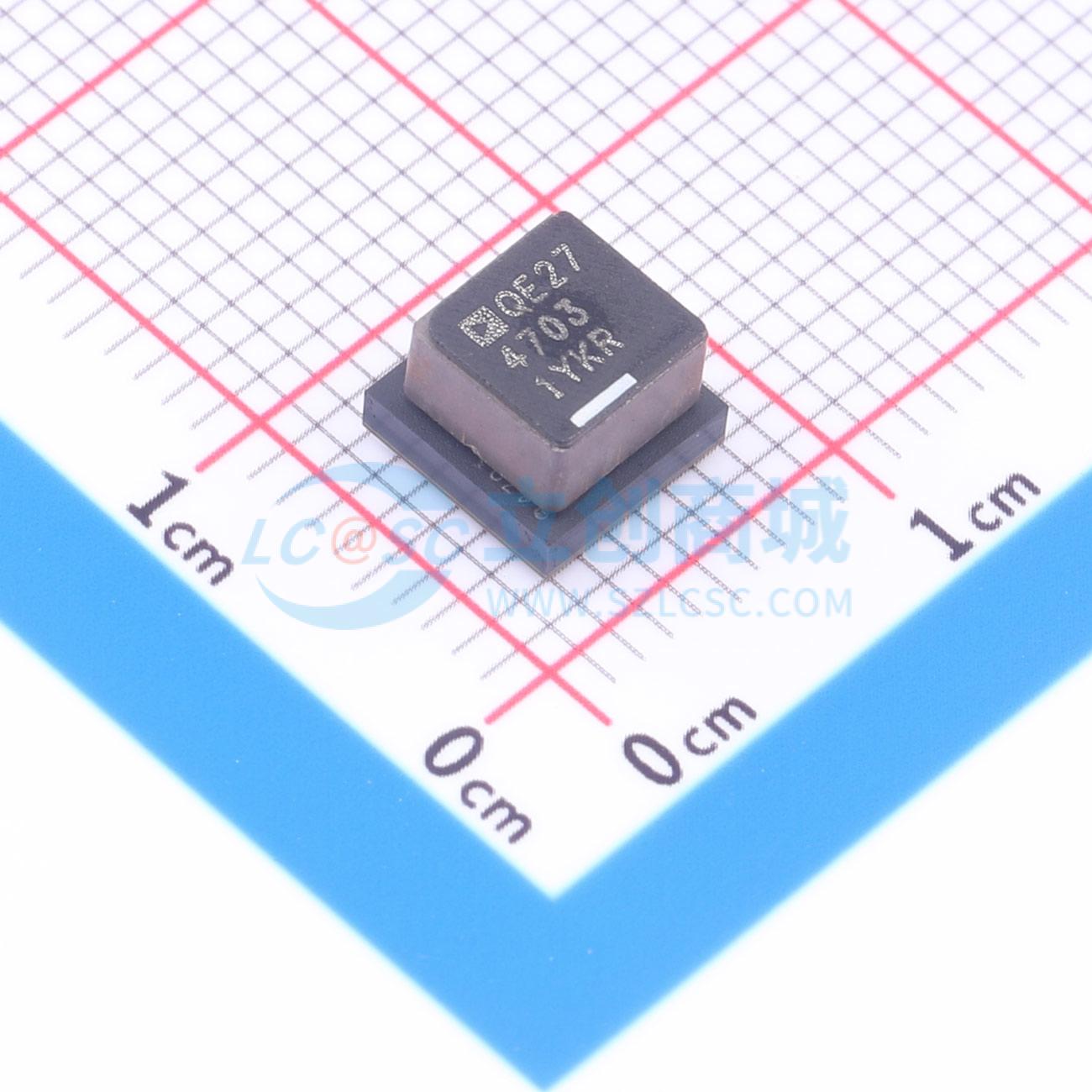

温馨提醒：图片仅供参考，商品以实物为准

LTM4703IY#PBF

16Vin, 12A 超低噪声 Silent Switcher 3 μModule 稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTM4703是一款完整的12A降压型Silent Switcher 3 μModule（微型模块）稳压器，采用6.25mm×6.25mm×5.07mm的小型球栅阵列（BGA）封装。该封装内包含开关控制器、功率MOSFET、电感和支持元件。LTM4703的输入电压范围为3V至16V，支持0.3V至6V的输出范围。通过单个电阻即可设置输出电压，在整个输出范围内实现单位增益操作，从而使输出噪声几乎恒定，不受输出电压的影响。完成设计仅需大容量输入和输出电容。LTM4703采用Silent Switcher 3架构，内置热回路旁路电容，可同时实现低电磁干扰（EMI）和高效率。此外，LTM4703具有超低噪声架构，可实现出色的低频（<100kHz）输出噪声。这些低EMI和低噪声特性使LTM4703非常适合大电流和对噪声敏感的应用，能从同步开关稳压器的高效率中受益。LTM4703提供符合RoHS标准的端子镀层。
品牌名称: ADI(亚德诺)
商品型号: LTM4703IY#PBF
商品编号: C42163284
商品封装: BGA-49
包装方式: 托盘
商品毛重: 1克(g)

商品参数

商品概述

LTM4703是一款完整的12A降压型Silent Switcher 3 μModule（微型模块）稳压器，采用6.25mm×6.25mm×5.07mm的小型球栅阵列（BGA）封装。该封装内包含开关控制器、功率MOSFET、电感和支持元件。LTM4703的输入电压范围为3V至16V，支持0.3V至6V的输出范围。通过单个电阻即可设置输出电压，在整个输出范围内实现单位增益操作，从而使输出噪声几乎恒定，不受输出电压的影响。完成设计仅需大容量输入和输出电容。 LTM4703采用Silent Switcher 3架构，内置热回路旁路电容，可同时实现低电磁干扰（EMI）和高效率。此外，LTM4703具有超低噪声架构，可实现出色的低频（<100kHz）输出噪声。这些低EMI和低噪声特性使LTM4703非常适合大电流和对噪声敏感的应用，能从同步开关稳压器的高效率中受益。 LTM4703提供符合RoHS标准的端子镀层。

商品特性

在<1cm²（单面PCB）或0.5cm²（双面PCB）内实现完整解决方案
低噪声Silent Switcher 3架构
超低EMI辐射
超低RMS噪声（10Hz至100kHz）：8μVRMS
在输入电压、负载和温度变化时，最大总直流输出电压误差为±1.5%
输入电压范围：3V至16V
输出电压范围：0.3V至6V
最大连续输出电流12A
可调且可同步：300kHz至3MHz
电流模式控制，快速瞬态响应
具备强制连续模式（FCM）功能
多相并联且可实现均流
可编程电源正常信号
6.25mm×6.25mm×5.07mm BGA封装

应用领域

电信、网络和工业设备
RF电源：PLL、VCO、混频器、LNA、PA
低噪声仪器仪表
高速/高精度数据转换器
医疗设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	3V~16V
	输出电压精度	±1.5%
	输出电压(Vout)	300mV~6V
	输出电流(最大值)	12A
	转换效率	-

	属性	参数值
	最大容性负载	-
	纹波噪声	8mVp-p
	特性	过热保护
	长度	6.25mm
	宽度	6.25mm
	高度	5.07mm
	工作温度	-40℃~+125℃
