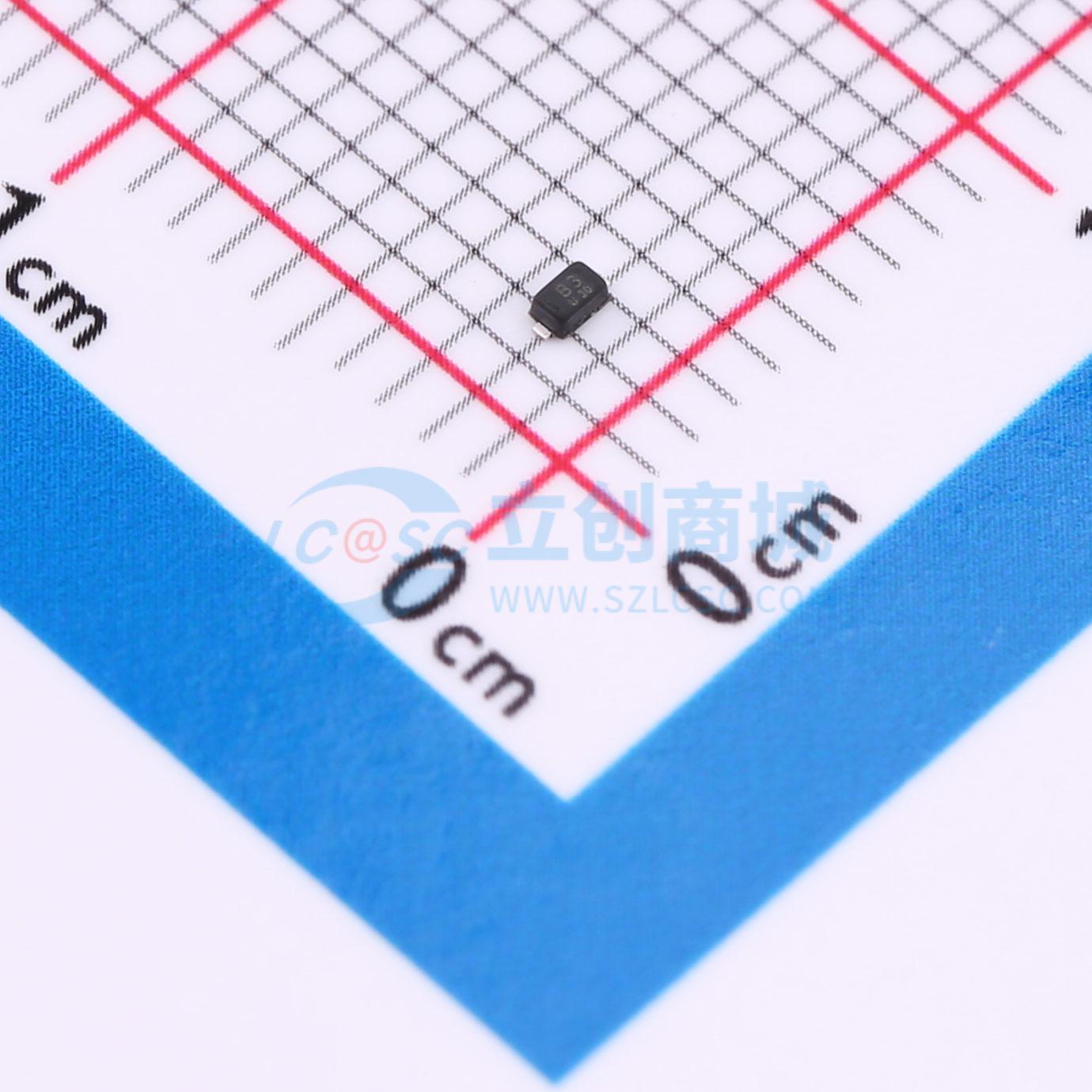

PESD5V0U1BB(UMW)实物图

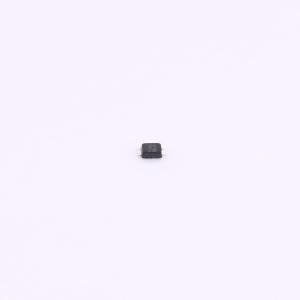

  • PESD5V0U1BB(UMW)商品缩略图

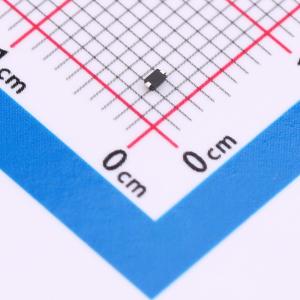

  • PESD5V0U1BB(UMW)商品缩略图
  • PESD5V0U1BB(UMW)商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

PESD5V0U1BB(UMW)

双向ESD 5V截止 峰值浪涌电流：3A

描述
双向TVS/ESD管，VRWM:5V,VBR:5.5V,VC MAX:13V，Ppp:40W
品牌名称
UMW(友台半导体)
商品型号
PESD5V0U1BB(UMW)
商品编号
C42165052
商品封装
SOD-523​
包装方式
编带
商品毛重
0.033033克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性双向
反向截止电压(Vrwm)5V
钳位电压13V
峰值脉冲电流(Ipp)3A
峰值脉冲功率(Ppp)40W
属性参数值
击穿电压(VBR)6.5V
反向电流(Ir)100nA
工作温度-55℃~+125℃
防护等级IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
类型ESD
Cj-结电容2.7pF

商品特性

  • 40瓦特峰值脉冲功率 (t_p = 8/20 μs)
  • 双向配置
  • 固态硅雪崩技术
  • 低钳位电压
  • 低漏电流
  • 低电容 (C_j = 2.7 pF 典型值)
  • 保护单条数据/电源线
  • IEC 61000-4-2 ±10kV接触放电 ±15kV空气放电
  • IEC 61000-4-4 (EFT) 40A (5/50 ns)
  • IEC 61000-4-5 (雷击) 3.0A (8/20 μs)

应用领域

  • 手机及配件
  • 个人数字助理(PDA)
  • 笔记本电脑、台式机及服务器
  • 便携式仪器

数据手册PDF

放大查看下载PDF
