温馨提醒：图片仅供参考，商品以实物为准

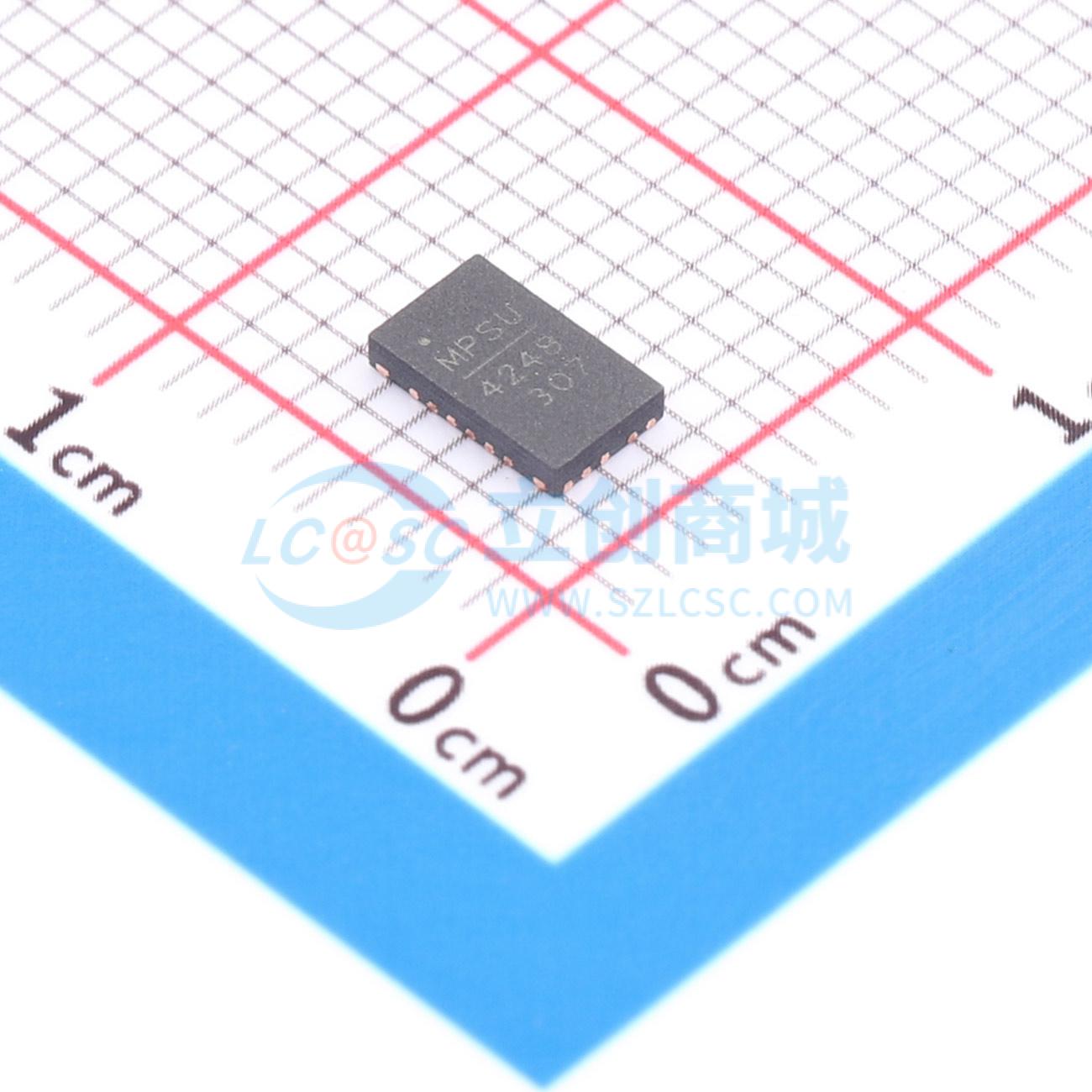

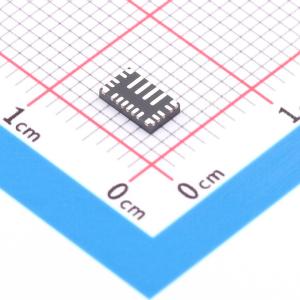

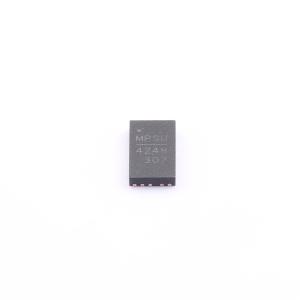

MP4248GQV-0012-Z
MP4248GQV-0012-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MP4248GQV-0012-Z
- 商品编号
- C42161448
- 商品封装
- QFN-20(3x5)
- 包装方式
- 编带
- 商品毛重
- 14.2克(g)
商品参数
参数完善中
商品概述
MP4248是一款集成了两个低侧MOSFET（LS-FET）的升降压转换器，该器件可在特定输入电压（VIN）范围内提供最高140W的峰值输出功率，具备出色的效率。MP4248适用于USB供电（PD）应用，可通过I²C接口与外部USB PD控制器配合工作。I²C接口和一次性可编程（OTP）存储器为可配置功能提供了灵活性。故障保护包括带高压侧（HS）电流检测的恒流（CC）限流、输出过压保护（OVP）和热关断（TSD）。MP4248仅需要少量易于采购的标准外部元件，提供QFN-20 (3mm×5mm)封装。
商品特性
- IEC62368-1认证
- 140W升降压转换器，集成低侧MOSFET（LS-FET）
- 集成高压侧MOSFET（HS-FET）栅极驱动器
- 可配置输入欠压锁定（UVLO）
- 启动输入电压范围:3.6V 至 36V
- 输出电压范围:1V 至 36V，精度1%
- 当VOUT > 3.5V时，支持VIN下降至2.8V
- 峰值效率最高可达98%
- I²C可配置参考电压范围:0.1V 至 2.147V，分辨率1mV
- 精确输出恒流限流:精度±5%，支持高压侧（HS）电流检测
- 精确输出电流监测（IMON）
- 符合USB PD 3.1 EPR AVS和PPS规范
- 可选开关频率:280kHz、420kHz、580kHz
- 可选强制PWM模式或自动PFM/PWM模式
- 输出偏置VCC LDO，可提升效率
- 支持通过RSEN实现线路压降补偿
- 搭载I²C、告警输出和OTP存储器
- EN关断时支持被动放电
- 提供输出过流保护、过压保护和热关断保护
- 提供QFN-20 (3mm×5mm)封装
应用领域
- USB Type-C和USB供电（PD）
- USB Type-C PD显示器和扩展坞
- USB Type-C、USB Type-A通信接口、车载充电器
- 无线充电
