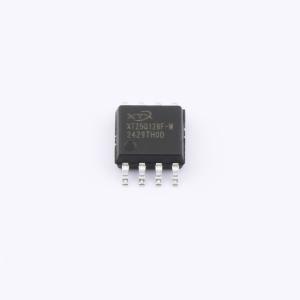

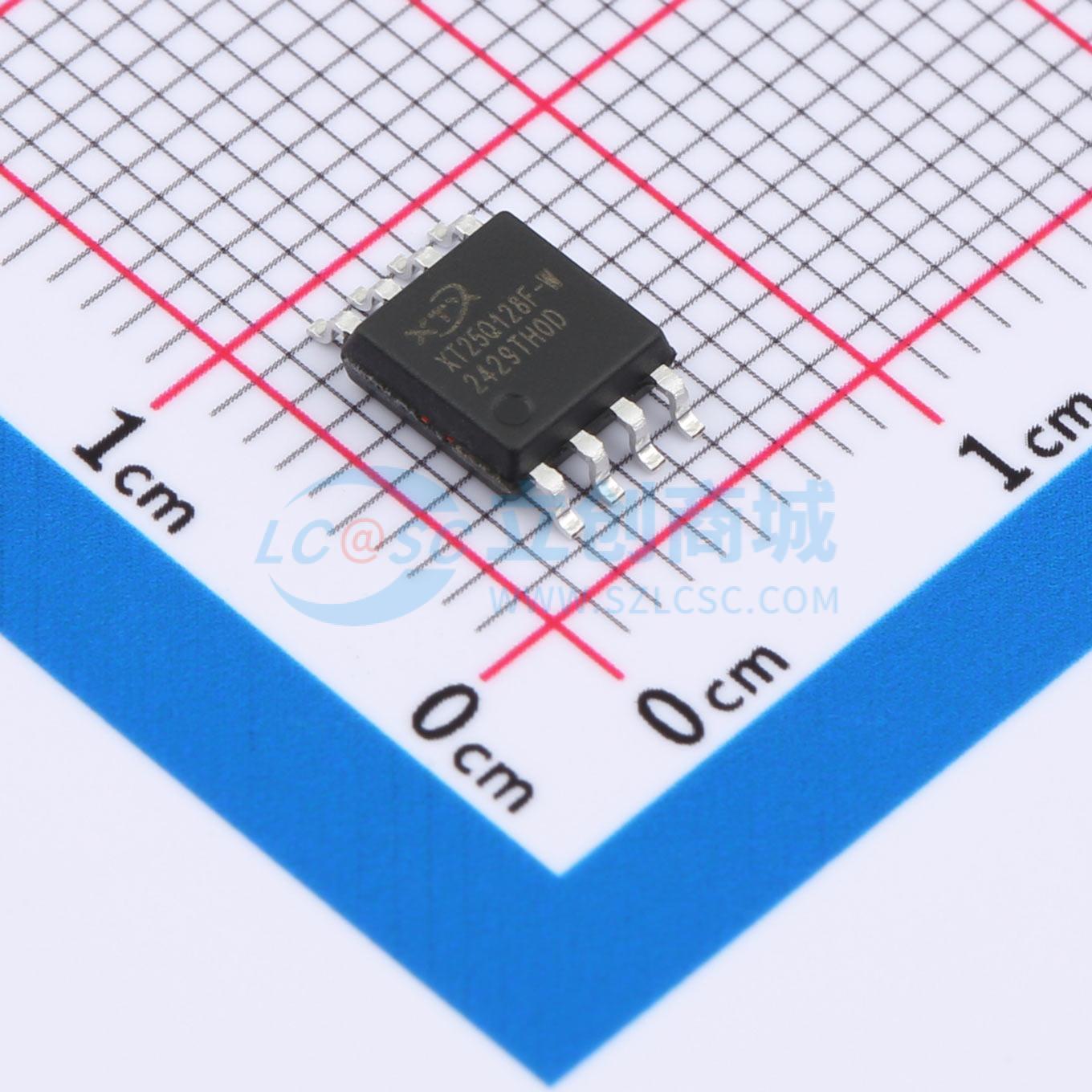

XT25Q128FSSIGU-W
1.8V 四路 IO 串行闪存
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 128Mb，1.8V，SOP8 208mil封装，工业级温度
- 品牌名称
- XTX(芯天下)
- 商品型号
- XT25Q128FSSIGU-W
- 商品编号
- C42162955
- 商品封装
- SOP-8-208mil
- 包装方式
- 管装
- 商品毛重
- 0.254074克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | NOR FLASH | |
| 接口类型 | SPI | |
| 存储容量 | 128Mbit | |
| 时钟频率(fc) | 104MHz | |
| 工作电压 | 1.7V~2V | |
| 待机电流 | 5uA |
| 属性 | 参数值 | |
|---|---|---|
| 擦写寿命 | 100000次 | |
| 页写入时间(Tpp) | 350us | |
| 块擦除时间(tBE) | 120ms@(32KB) | |
| 数据保留 - TDR(年) | 20年 | |
| 工作温度 | - |
商品概述
XT25Q128F-W (128M位) 串行闪存支持标准的串行外设接口 (SPI)，并支持双/四 SPI：串行时钟、片选、串行数据 I/O0 (SI)、I/O1 (SO)、I/O2 (WP#) 和 I/O3 (HOLD#/RESET#)。该器件具有一个基于 4 信号总线的串行外设接口：串行时钟 (SCLK)、片选 (CS#)、串行数据输入 (SI) 和串行数据输出 (SO)。SPI 总线模式 0 和 3 均受支持。输入数据在 SCLK 的上升沿被锁存，数据在 SCLK 的下降沿移出。该器件还支持双 SPI 和四 SPI 操作，分别允许数据以标准 SPI 的两倍和四倍速率传输。此外，该器件支持四外设接口 (QPI) 操作，该操作利用所有四个 IO 引脚输入命令代码。QPI 模式需要将状态寄存器中的非易失四使能位 (QE) 设置为 1。该器件还引入了多个 DTR（双传输速率）读取指令，支持标准/双/四 SPI 和 QPI 模式，有效地提高了读取操作吞吐量，而无需增加串行时钟频率。
