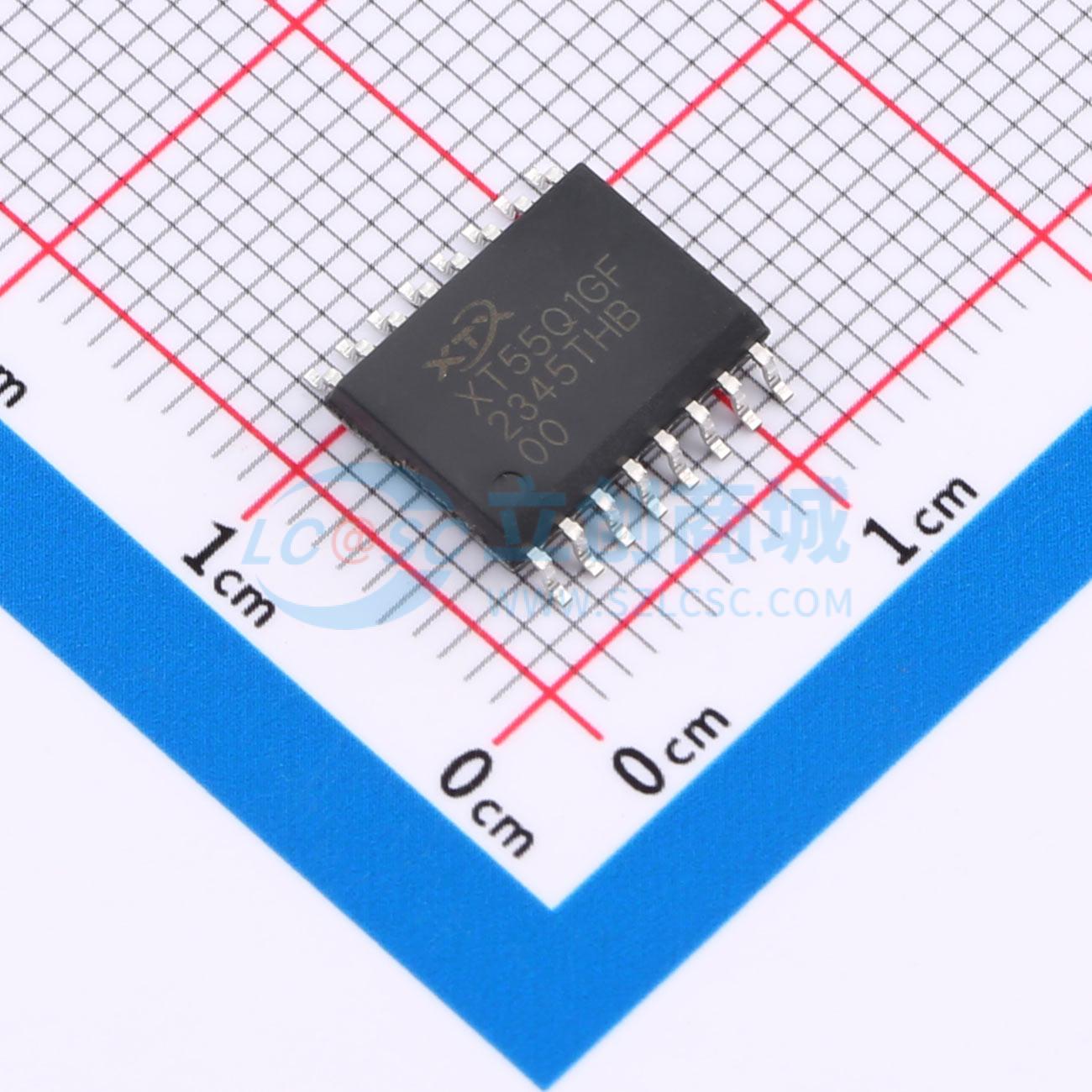

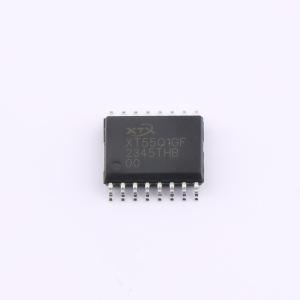

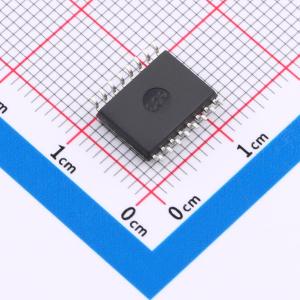

XT55Q1GFSFIGA

1.8V 四路 IO 串行闪存

描述: 1Gb，1.8V,SOP16 300milmm封装，支持1bit Corrected/every 8-Byte，支持 Program Strong，速度最高支持 133MHz，DTR 80MHz
品牌名称: XTX(芯天下)
商品型号: XT55Q1GFSFIGA
商品编号: C42162958
商品封装: SOP-16-300mil
包装方式: 托盘
商品毛重: 2.603977克(g)

商品参数

	属性	参数值
	擦写寿命	100000次
	页写入时间(Tpp)	400us
	块擦除时间(tBE)	150ms@(32KB)
	数据保留 - TDR(年)	20年
	工作温度	-40℃~+85℃
	功能特性	硬件写保护；写使能锁存；ECC纠错；软件写保护

商品概述

XT55Q1GF是一款1G位串行闪存，工作电压为1.8V，支持多I/O模式，包括标准、双、四SPI和DTR。具有4KB、32KB和64KB扇区/块擦除功能，支持SFDP表。采用灵活架构，具备高级安全特性，支持128位唯一ID，有软件/硬件写保护。内置ECC和CRC进行数据完整性检查。提供多种封装选项，支持擦除/编程暂停/恢复和XIP操作。工作温度范围为-40°C至+85°C或-40°C至+105°C，典型深度掉电电流为8uA，单电源电压1.7~2.0V，最低100,000次编程/擦除循环，典型数据保留20年，高速时钟频率最高可达640Mbit/s。

商品特性

1.8V多I/O，具备4KB、32KB和64KB扇区/块擦除功能
支持SFDP表
标准、双、四SPI和DTR模式
灵活架构，4K字节扇区，32/64K字节块
3个1024字节安全寄存器，带OTP锁
支持128位唯一ID
软件/硬件写保护
片上ECC（每8字节1位纠错），CRC检测原始数据意外更改
支持擦除/编程暂停/恢复
允许XIP操作，高速读取减少XIP指令提取时间
连续读取，支持16/32/64字节回绕
工业级温度范围（-40°C至+85°C或-40°C至+105°C），MSL3
典型深度掉电电流8uA
单电源电压1.7~2.0V
最低100,000次编程/擦除循环，典型数据保留20年
高速时钟频率，最高可达640Mbit/s
页面编程时间典型0.4ms，扇区擦除时间典型45ms，块擦除时间典型0.15s/0.3s，芯片擦除时间典型240s

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	NOR FLASH
	接口类型	SPI
	存储容量	1Gbit
	时钟频率(fc)	104MHz
	工作电压	1.7V~2V
	待机电流	8uA
