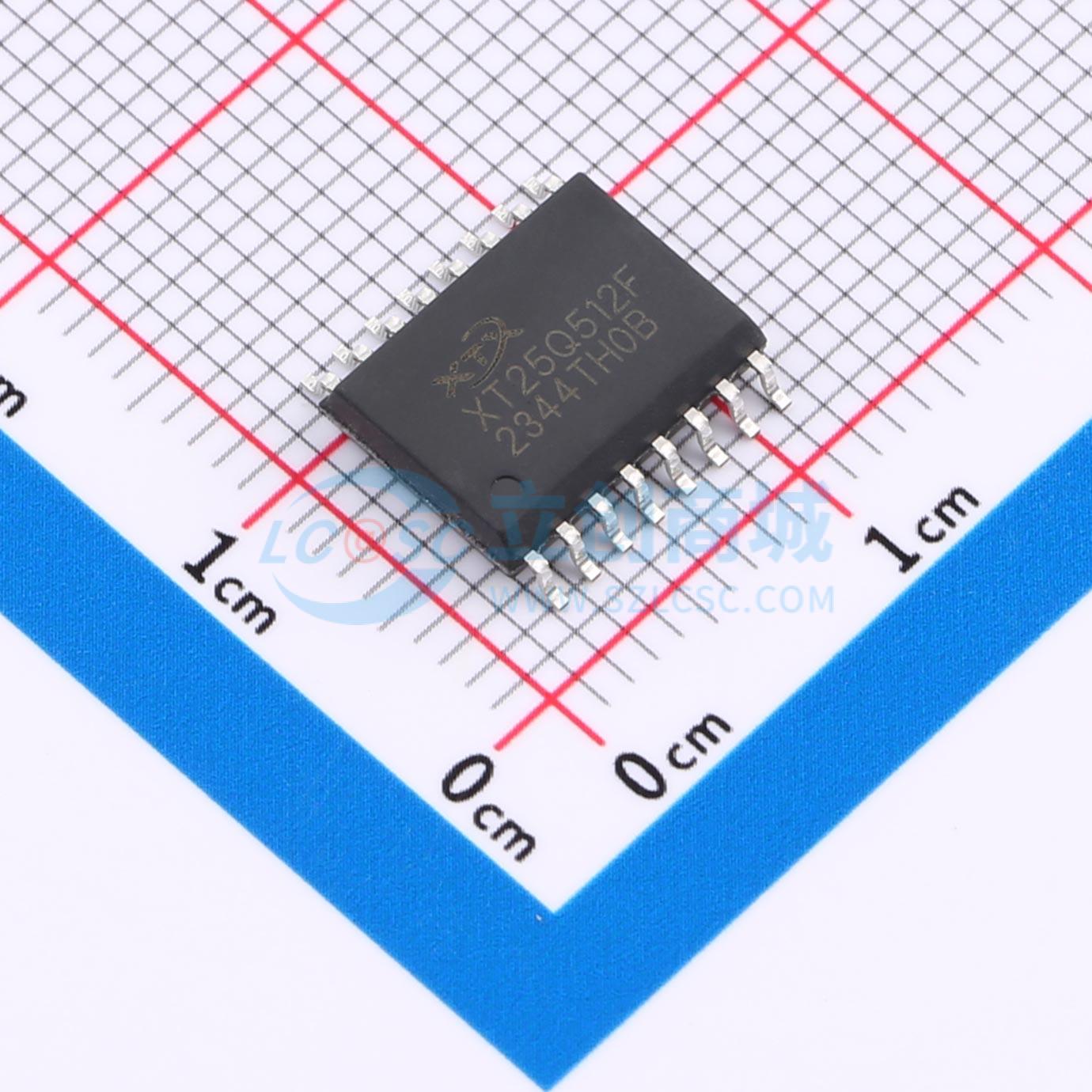

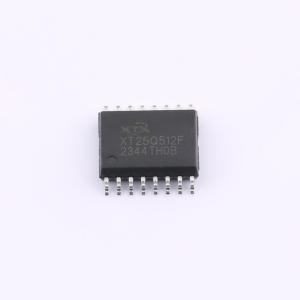

温馨提醒：图片仅供参考，商品以实物为准
XT25Q512FSFIGA
1.8V 四路串行闪存
- 描述
- 512Mb，1.8V,SOP16 300mil封装，支持1bit Corrected/every 8-Byte，支持 Program Strong，速度最高支持 133MHz，DTR 80MHz
- 品牌名称
- XTX(芯天下)
- 商品型号
- XT25Q512FSFIGA
- 商品编号
- C42165006
- 商品封装
- SOP-16-300mil
- 包装方式
- 托盘
- 商品毛重
- 2.585227克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | NOR FLASH | |
| 接口类型 | SPI | |
| 存储容量 | 512Mbit | |
| 时钟频率(fc) | 104MHz | |
| 工作电压 | 1.7V~2V | |
| 待机电流 | 4uA |
| 属性 | 参数值 | |
|---|---|---|
| 擦写寿命 | 100000次 | |
| 页写入时间(Tpp) | 400us | |
| 块擦除时间(tBE) | 300ms@(64KB) | |
| 数据保留 - TDR(年) | 20年 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 硬件写保护；绝对写保护；写使能锁存；ECC纠错；软件写保护；上电复位 |
商品概述
XT25Q512F是一款512M位串行闪存，采用1.8V多I/O接口，支持4KB、32KB和64KB扇区/块擦除。它支持SFDP表，具备标准、双、四SPI和DTR模式。该闪存具有灵活的架构、高级安全特性、软件/硬件写保护、数据完整性检查等功能。其工作温度范围为工业级（-40°C至+85°C）和工业增强级（-40°C至+105°C），单电源电压为1.7~2.0V，具有低功耗、高速度等特点。
商品特性
- 支持4KB、32KB和64KB扇区/块擦除
- 支持SFDP表
- 具备标准、双、四SPI和DTR模式
- 3个1024字节安全寄存器，带OTP锁
- 支持128位唯一ID
- 软件/硬件写保护
- 片上ECC（每8字节1位纠错）
- CRC检测原始数据意外更改
- 支持XIP操作
- 连续读取，支持16/32/64字节回绕
- 工业级温度范围（-40°C至+85°C）和工业增强级温度范围（-40°C至+105°C）
- 低功耗，典型深度掉电电流4uA
- 单电源电压1.7~2.0V
- 至少100,000次编程/擦除循环，典型数据保留20年
- 高速时钟频率，快速读取可达104MHz（30pF负载）
- 双I/O数据传输速率高达266Mbit/s
- 四I/O数据传输速率高达416Mbit/s
- QPI模式数据传输速率高达416Mbit/s
- DTR四I/O数据传输速率高达640Mbit/s
- 页面编程时间典型值0.4ms
- 扇区擦除时间典型值45ms
- 块擦除时间典型值0.15s/0.3s
- 芯片擦除时间典型值240s
