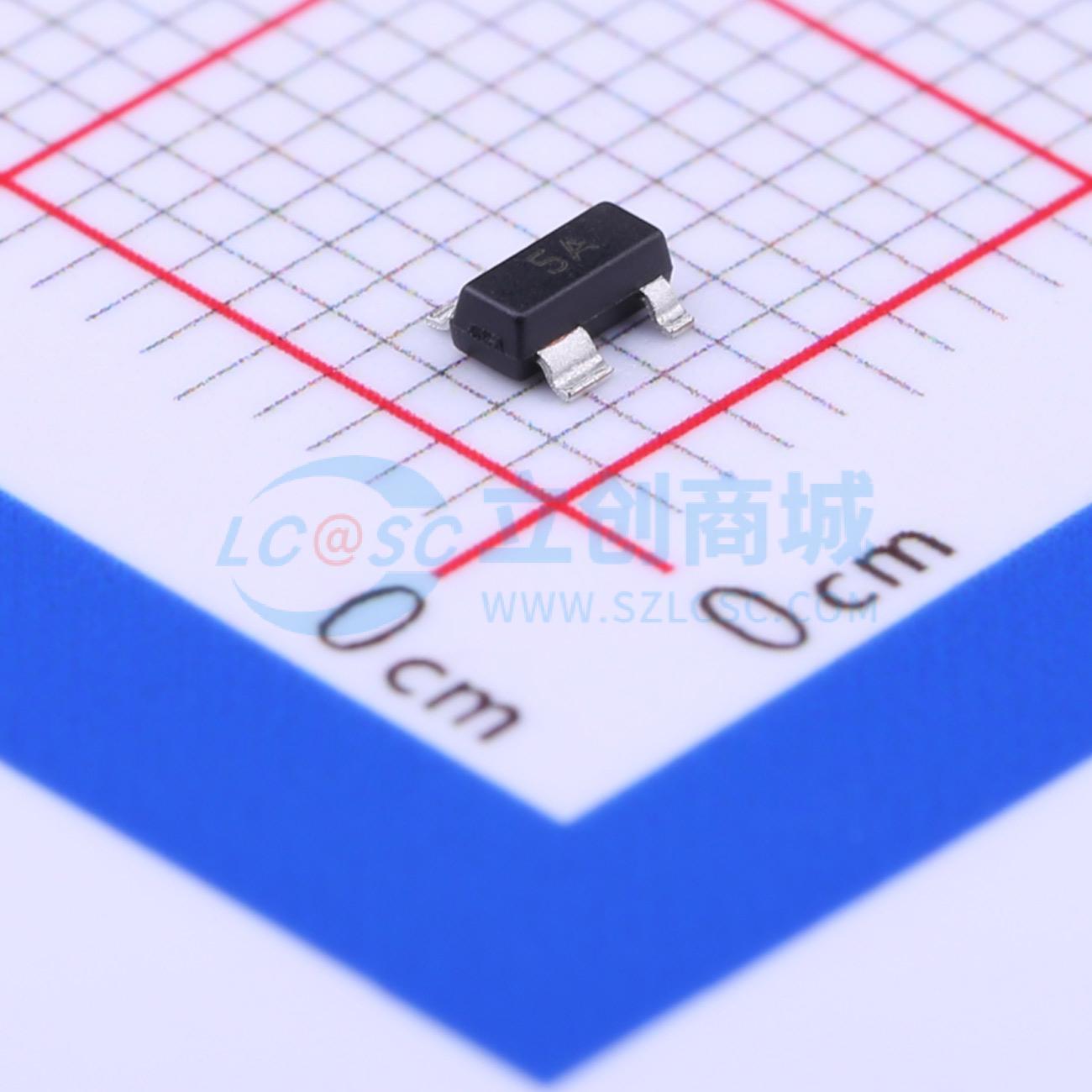

温馨提醒：图片仅供参考，商品以实物为准

PSR05-LF-T7

单向TVS 5V截止峰值浪涌电流：28A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VBR=6V， Vc=9.8V， Cd=10pF
品牌名称: PROTEK
商品型号: PSR05-LF-T7
商品编号: C43024
商品封装: SOT-143
包装方式: 编带
商品毛重: 0.035克(g)

商品参数

商品概述

PSR05是一款低电容转向二极管TVS阵列，旨在保护两条I/O线路免受静电放电（ESD）和电快速瞬变（EFT）的影响。PSR05超过了IEC 61000 - 4 - 2标准的4级要求，对于8/20μs波形的峰值脉冲功率额定值为500 W。转向二极管的低电容特性使设计人员能够保护高速数据应用。小型SOT - 143封装有四个引脚，可降低内部引脚电感，从而在快速前沿瞬态事件（如ESD和EFT）期间实现低过冲电压。PSR05符合IEC 61000 - 4 - 2、IEC 61000 - 4 - 4和IEC 61000 - 4 - 5标准要求。

商品特性

符合IEC 61000 - 4 - 2（ESD）标准：空气放电 - 15kV，接触放电 - 8kV
符合IEC 61000 - 4 - 4（EFT）标准：40A - 5/50ns
符合IEC 61000 - 4 - 5（浪涌）标准：24A，8/20μs - 2级（线对地）和3级（线对线）
每线500 W峰值脉冲功率（tp = 8/20μs）
保护两个I/O端口和电源
低电容：10pF
符合RoHS标准
符合REACH标准

应用领域

以太网 - 10/100/1000 Base T
USB
无线通信
火线接口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	20V
	峰值脉冲电流(Ipp)	28A@8/20us
	峰值脉冲功率(Ppp)	500W@8/20us

	属性	参数值
	击穿电压	6V
	反向电流(Ir)	5uA
	通道数	双路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	10pF
