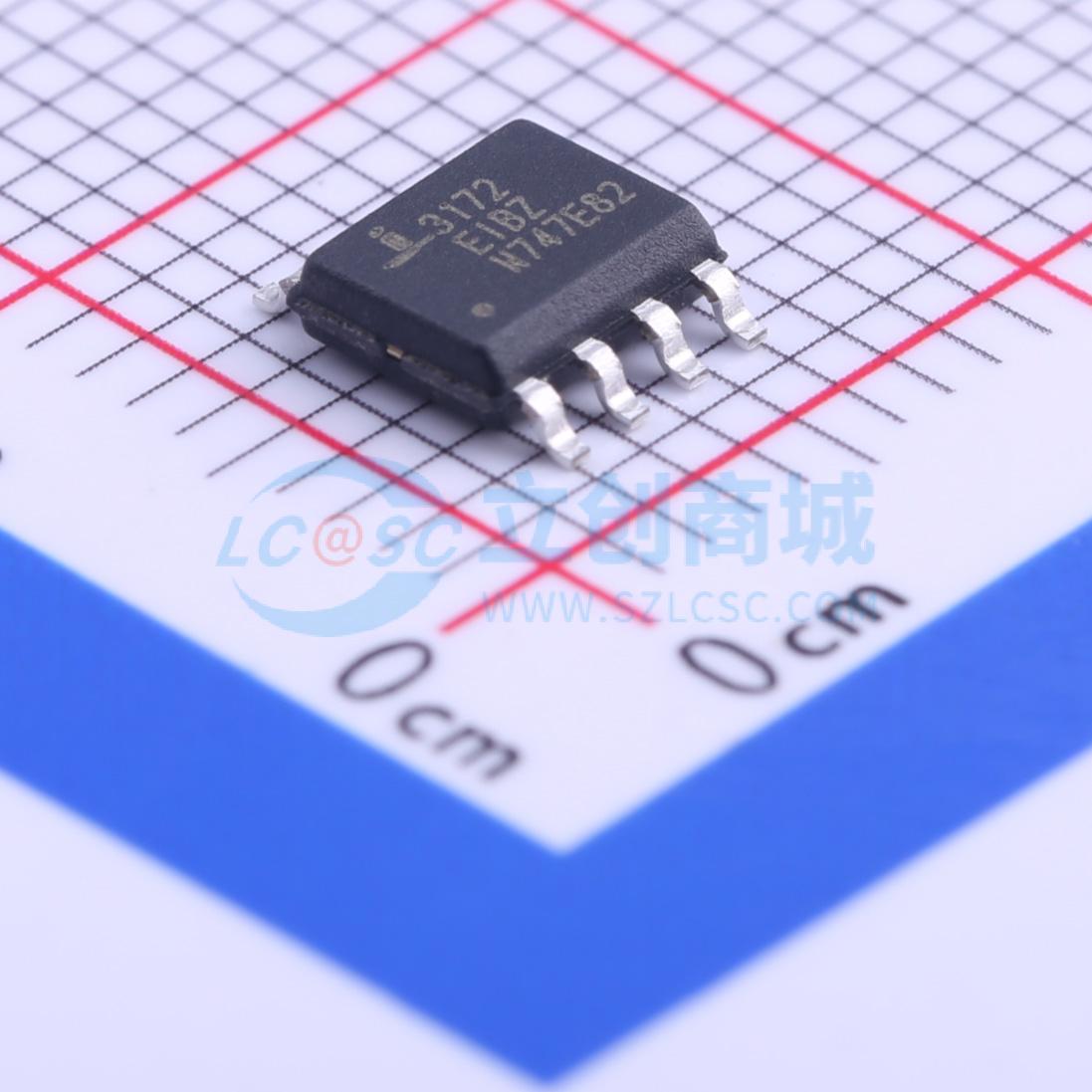

温馨提醒：图片仅供参考，商品以实物为准

ISL3172EIBZ-T

±15kV ESD保护, 3.3V, 全故障安全, 低功耗, 高速或慢速斜率, RS-485/RS-422收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Intersil ISL3172E 是一个 ±15kV IEC61000 ESD 保护, 3.3V 单收发器，符合 RS-485 和 RS-422 标准。具有非常低的总线电流 (+125mA/-100mA)，可在不使用中继器的情况下支持多达 256 个设备。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL3172EIBZ-T
商品编号: C43154
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.348克(g)

商品参数

商品概述

Intersil ISL317XE系列是±15kV IEC61000 ESD保护、3.3V供电的单收发器，符合RS-485和RS-422标准的平衡通信要求。这些设备具有非常低的总线电流（+125mA/-100mA），因此它们对RS-485总线呈现真正的“1/8单位负载”。这允许在不违反RS-485规范的32单位负载最大限制的情况下，在网络上连接多达256个收发器，且无需使用中继器。例如，在远程公用事业仪表读取系统中，各个仪表读数通过RS-485网络路由到集中器，因此高允许节点数量减少了所需中继器的数量。

接收器输入采用了“全故障安全”设计，确保当Rx输入浮空、短路或终止但未驱动时，Rx输出为逻辑高电平。

热插拔电路确保在电源稳定期间Tx和Rx输出保持高阻状态。

ISL3170E至ISL3175E型号采用了限斜率驱动器，可减少电磁干扰，并最小化由于传输线路不当端接或多点应用中的未端接分支引起的反射。限斜率版本还包括接收器输入滤波，以增强在慢速输入信号存在下的抗噪性能。

ISL3170E、ISL3171E、ISL3173E、ISL3174E、ISL3176E、ISL3177E配置用于全双工（独立的Rx输入和Tx输出引脚）应用。半双工版本则复用Rx输入和Tx输出，允许在8引脚封装中实现带有输出禁用功能的收发器。

应用领域

自动化公用事业计量读取系统
高节点计数系统
现场总线网络
安防摄像头网络
建筑环境控制/照明系统
工业/过程控制系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交24单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~3.6V
	数据速率	250Kbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	510uA
	通讯模式	半双工
