AD8232ACPZ-R7

AD8232是一款用于心电图（ECG）及其他生物电位测量应用的集成信号调理模块。它旨在在嘈杂环境（如运动或远程电极放置产生的噪声）中提取、放大和过滤微小的生物电位信号。这种设计使超低功耗模数转换器（ADC）或嵌入式微控制器能够轻松采集输出信号。 AD8232可实现一个两极高通滤波器，用于消除运动伪像和电极半电池电位。该滤波器与放大器的仪表架构紧密耦合，允许在单级中同时实现高增益和高通滤波，从而节省空间和成本。 一个未使用的运算放大器使AD8232能够创建一个三极低通滤波器，以去除额外的噪声。用户可以选择所有滤波器的截止频率，以适应不同类型的应用。 为了提高系统中线频率和其他不期望干扰的共模抑制能力，AD8232包含一个用于驱动导联应用（如右腿驱动（RLD））的放大器。 AD8232具有快速恢复功能，可减少高通滤波器原本较长的稳定时间。在放大器达到极限的突然信号变化（如导联断开情况）之后，AD8232会自动调整到更高的滤波器截止频率。此功能使AD8232能够快速恢复，因此在将电极连接到受试者后不久即可进行有效测量。 AD8232采用4 mm×4 mm、20引脚的LFCSP封装。性能指标在0°C至70°C范围内规定，工作温度范围为 -40°C至 +85°C。

• 完全集成的单导联心电图前端
• 低电源电流：170 μA（典型值）
• 共模抑制比：80 dB（直流至60 Hz）
• 两电极或三电极配置
• 高信号增益（G = 100），具备直流阻断能力
• 两极可调高通滤波器
• 可承受高达 ±300 mV的半电池电位
• 快速恢复功能可改善滤波器稳定时间
• 未使用的运算放大器
• 三极可调低通滤波器，增益可调
• 导联断开检测：交流或直流选项
• 集成右腿驱动（RLD）放大器
• 单电源供电：2.0 V至3.5 V
• 集成参考缓冲器可产生虚拟地
• 轨到轨输出
• 内部射频干扰（RFI）滤波器
• 8 kV人体模型（HBM）静电放电（ESD）等级
• 关断引脚

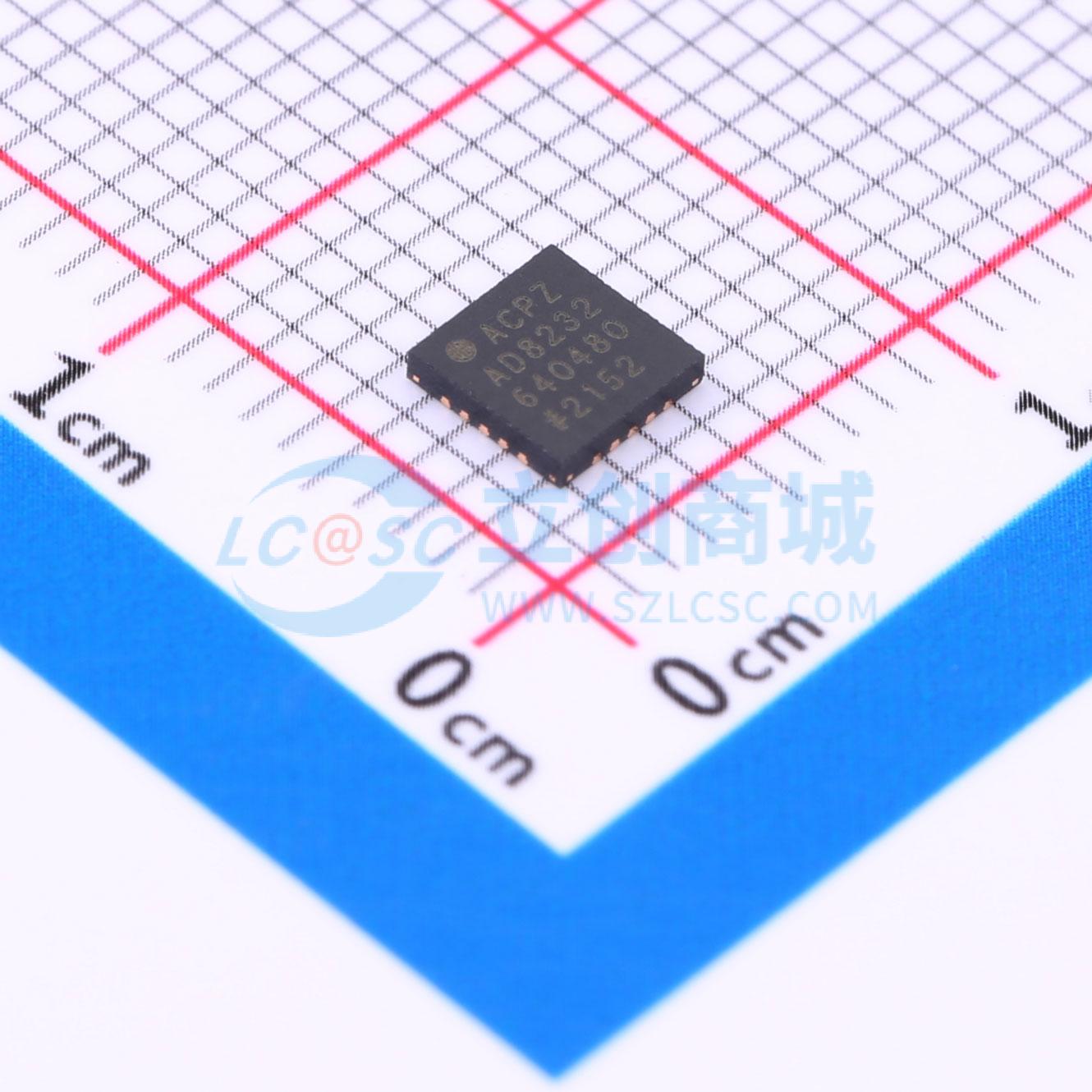

• 20引脚4 mm×4 mm LFCSP封装

• 健身和活动心率监测器
• 便携式心电图仪
• 远程健康监测器
• 游戏外设
• 生物电位信号采集
