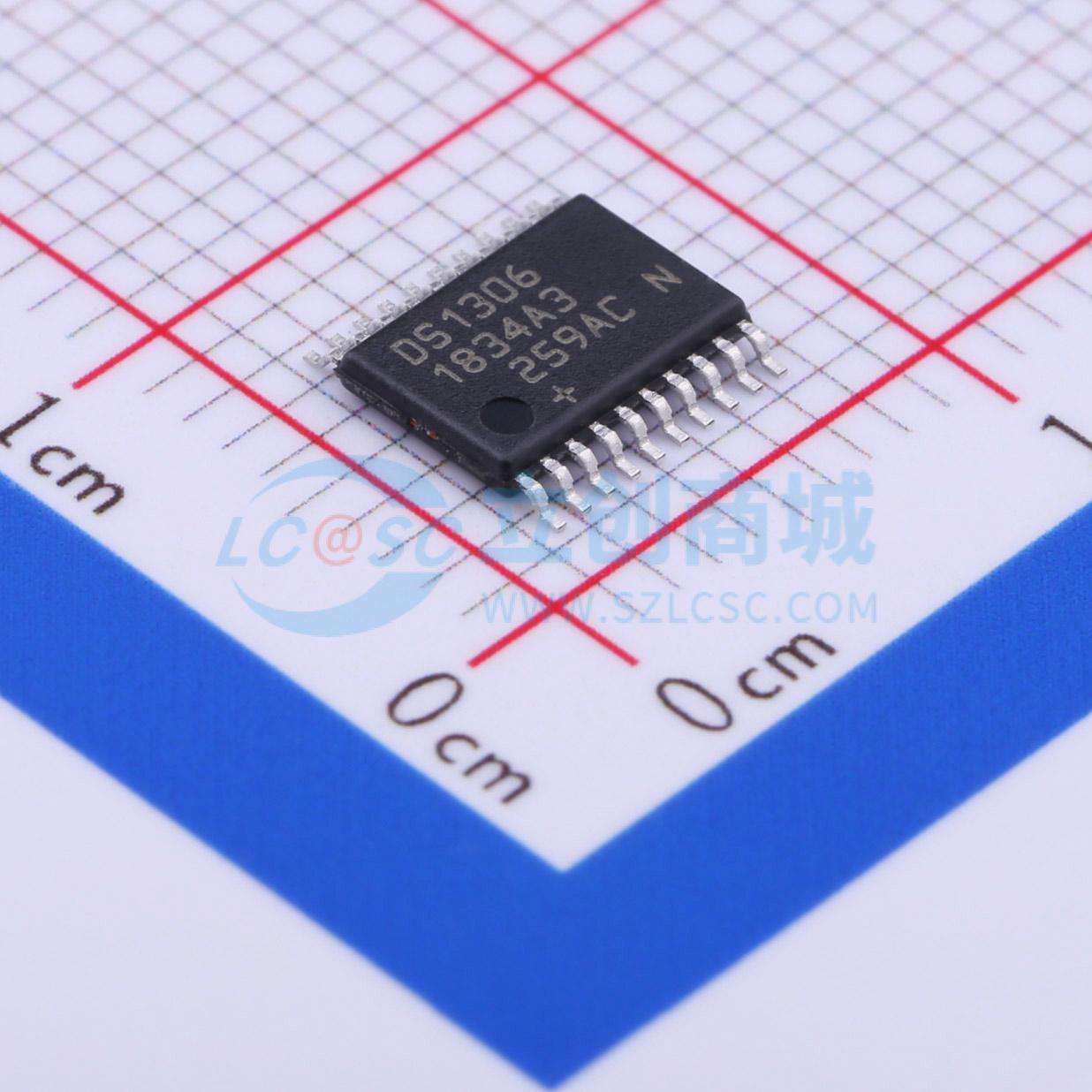

温馨提醒：图片仅供参考，商品以实物为准

DS1306EN+T&R

串行报警实时钟

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 带有闹钟的串行实时时钟
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: DS1306EN+T&R
商品编号: C43171
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.226克(g)

商品参数

商品概述

串行报警实时时钟（RTC）提供一个完整的二进制编码十进制（BCD）时钟日历，可通过简单的串行接口访问。时钟/日历提供秒、分、时、星期几、日期、月份和年份信息。月份日期会自动调整少于31天的月份，包括闰年修正。时钟可在24小时或12小时格式下运行，并带有上午/下午指示。此外，还提供96字节的非易失性随机存取存储器（NV RAM）用于数据存储。接口逻辑电源输入引脚（VCCIF）允许器件将SDO和32kHz引脚驱动到与接口逻辑兼容的电平。这使得在混合电源系统中能轻松与3V逻辑接口连接。该器件提供双电源以及一个电池输入引脚。双电源支持可编程涓流充电电路，允许使用可充电能源（如超级电容或可充电电池）作为备用电源。VBAT引脚允许使用不可充电电池为器件提供备用电源。该器件在2.0V至5.5V的电压范围内可完全正常工作。提供两个可编程的定时报警功能。每个报警可以根据秒、分、时和星期几的可编程组合产生中断。如果希望在报警条件中忽略某些字段，可以在一个或多个字段中设置“不关心”状态。还提供1Hz和32kHz的时钟输出。该器件支持与SPI串行数据端口或标准三线接口直接连接。采用易于使用的地址和数据格式，数据传输可以一次传输1字节，也可以采用多字节突发模式。

商品特性

实时时钟（RTC）对秒、分、时、日期、月份、星期几和年份进行计数，并具有至2100年有效的闰年补偿功能
96字节、电池备份的非易失性随机存取存储器（NV RAM）用于数据存储
两个定时报警功能，可根据秒、分、时和星期几的组合进行编程
1Hz和32.768kHz时钟输出
支持摩托罗拉SPI（串行外设接口）模式1和模式3或标准三线接口
用于读取/写入时钟/存储器中连续地址的突发模式
用于主电源和备用电源的双电源引脚
可选的涓流充电输出以提供备用电源
2.0V至5.5V工作电压范围
可选工业温度范围：-40℃至+85℃
采用节省空间的20引脚TSSOP封装
获得美国保险商实验室（UL）认证

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	实时时钟(RTC)
	接口类型	SPI
	工作电压	2V~5.5V
	工作电流	425uA

	属性	参数值
	晶振	外置
	闹钟输出	有
	工作温度	-40℃~+85℃
	静态电流(Iq)	0.4uA
