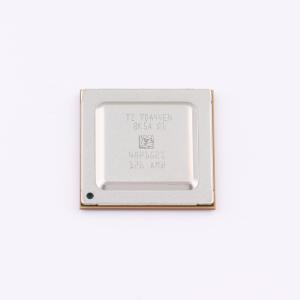

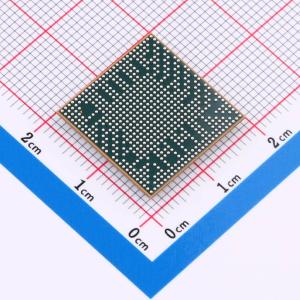

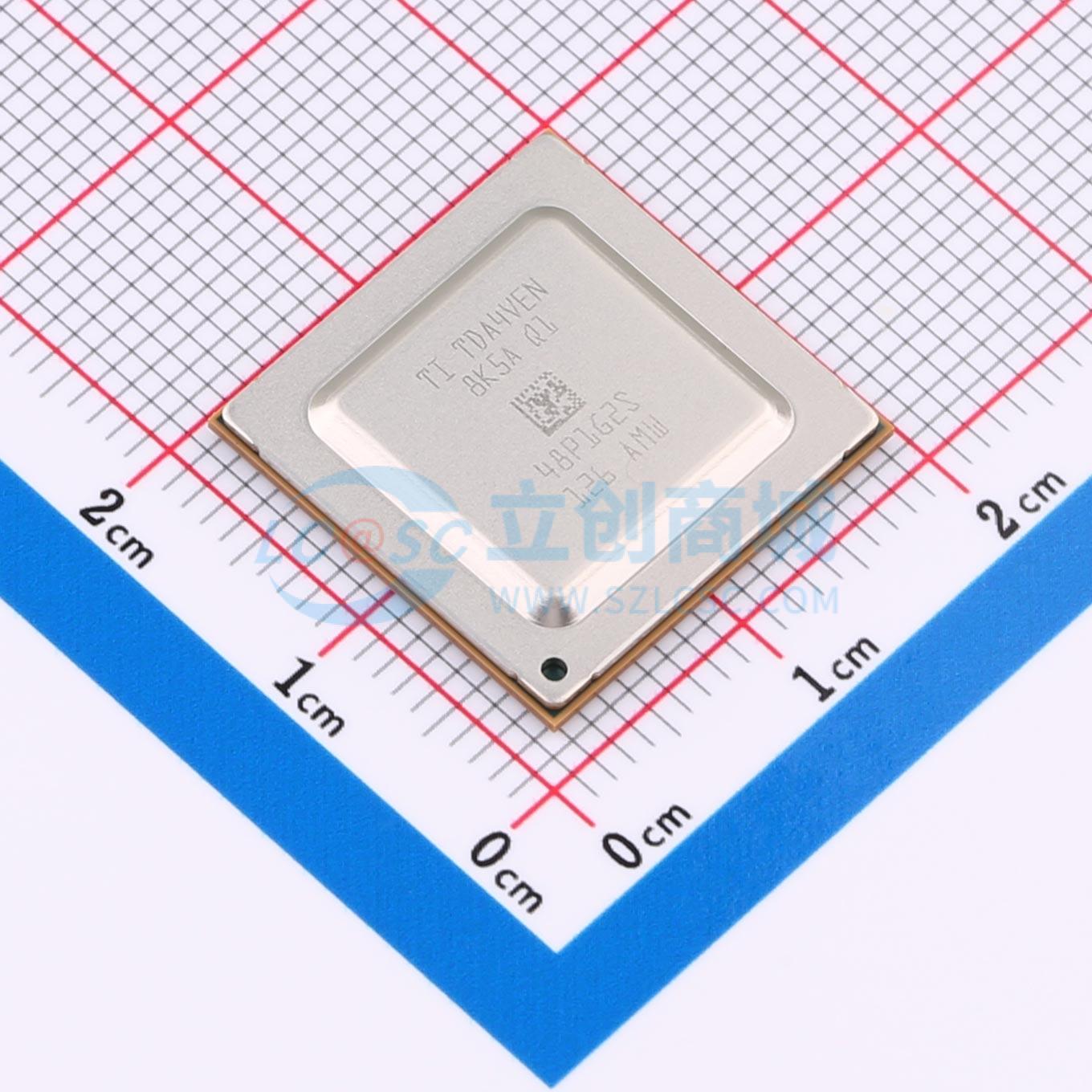

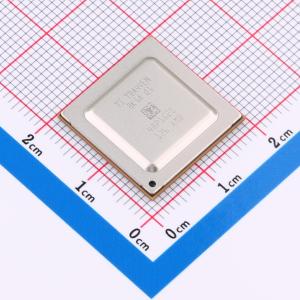

温馨提醒：图片仅供参考，商品以实物为准
TDA4VEN8K5AAMWRQ1
多核处理器，具备多媒体、视觉处理及存储功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是针对高级驾驶辅助系统（ADAS）应用的汽车级异构Arm处理器系列的扩展。具有嵌入式深度学习(DL)、视频、视觉处理和3D图形加速、显示接口和广泛的汽车外设和网络选项，专为一系列成本和功耗敏感型汽车应用（例如NCAP前置摄像头或入门级泊车辅助系统）而构建。以业界卓越的功耗/性能比为传统和深度学习算法提供优化的性能计算，并具有很高的系统集成度，使高级汽车平台实现可扩展性和更低的成本，从而在独立的电子控制单元(ECU)中支持多种传感器模式。包含多达四个具有64位架构的Arm Cortex-A53内核、一个具有图像信号处理器(ISP)和多个视觉辅助加速器的视觉处理加速器(VPAC)、深度学习(DL)、密集光流(DOF)视频和3D图形加速器、一个Cortex-R5F MCU岛内核以及两个Cortex-R5F内核，用于器件和运行时管理。Cortex-A53提供了Linux应用所需的强大计算元件，以及基于视觉计算的传统算法的实现。第七代ISP以现有的出色ISP为基础，能够灵活地处理更广泛的传感器套件（包括RGB-IR），支持更高的位深度，并且具有面向分析应用的特性
- 品牌名称
- TI(德州仪器)
- 商品型号
- TDA4VEN8K5AAMWRQ1
- 商品编号
- C42088250
- 商品封装
- FCBGA-594
- 包装方式
- 袋装
- 商品毛重
- 2.816克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-R5F；ARM Cortex-A53 | |
| CPU最大主频 | 1.4GHz |
| 属性 | 参数值 | |
|---|---|---|
| CPU位数 | 64 Bit | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 存储加密；硬件奇偶校验；真随机数发生器(TRNG)；内置通用定时器；硬件ECC校验 |
商品概述
TDA4VEN、TDA4AEN属于Jacinto™系列处理器。
商品特性
- 处理器内核配置:多达四核 64 位 Arm® Cortex®-A53 微处理器子系统，频率高达 1.4GHz；四核 Cortex-A53 集群具有 512KB L2 共享缓存，包括 SECDED ECC，每个 A53 内核包含具有 SECDED ECC 功能的 32KB L1 DCache 和具有奇偶校验保护的 32KB L1 ICache
- 集成一个单核 Arm® Cortex®-R5F，频率高达 800MHz，作为具有 FFI 的 MCU 通道的一部分，32KB ICache、32KB L1 DCache 和 64KB TCM，所有存储器上都有 SECDED ECC，带有具有 SECDED ECC 的 512KB SRAM
- 集成一个单核 Arm® Cortex®-R5F，频率高达 800MHz，用于支持器件管理，32KB ICache、32KB L1 DCache 和 64KB TCM，所有存储器上都有 SECDED ECC
- 集成一个单核 Arm® Cortex®-R5F，频率高达 800MHz，用于支持运行时管理，32KB ICache、32KB L1 DCache 和 64KB TCM，所有存储器上都有 SECDED ECC
- 集成两个深度学习加速器，总计多达 4TOPS；每个加速器配置:运算能力高达 40GFLOPS 且频率高达 1.0GHz 的 C7x 浮点、256 位矢量 DSP；矩阵乘法加速器 (MMA)，性能高达 2TOPS (8b)，频率高达 1.0GHz；具有 SECDED ECC 功能的 64KB L1 DCache 和具有奇偶校验保护的 32KB L1 ICache；具有 SECDED ECC 的 2.25MB L2 SRAM
- 集成深度和运动处理加速器 (DMPAC)，包含密集光流 (DOF) 加速器、立体视差引擎 (SDE) 加速器
- 集成具有图像信号处理器 (ISP) 和多个视觉辅助加速器的视觉处理加速器 (VPAC):规格为 600MP/s ISP，支持 12 位 RGB-IR，支持多达 16 位的输入 RAW 格式，线路支持高达 4096，支持宽动态范围 (WDR)、镜头失真校正 (LDC)、视觉成像子系统 (VISS) 和多标量 (MSC)，输出颜色格式支持 8 位、12 位，以及 YUV4:2:2、YUV 4:2:0、RGB、HSV/HSL
- 显示子系统支持通过 OLDI/LVDS（1 个 OLDI-DL、1 个或 2 个 OLDI-SL）、DSI 或 DPI 实现三路显示:OLDI-SL（单链路）60fps 时支持高达 1920 x 1080（165MHz 像素时钟），OLDI-DL（双链路）60fps 时支持高达 3840 x 1080（150MHz 像素时钟），MIPI® DSI 带有 4 通道 MIPI® D-PHY，60fps 下支持高达 3840 x 1080（300MHz 像素时钟），DPI（24 位 RGB 并行接口）60fps 时支持高达 1920 x 1080（165MHz 像素时钟）；带有支持硬件叠加的四条显示流水线，每个显示屏最多可使用两条显示流水线，支持定帧检测和数据正确性检查等安全功能
- TDA4VEN 集成 3D 图形处理单元，为带有 256KB 高速缓存的 IMG BXS-4-64，性能高达 50GFLOPS，单着色器内核，支持 OpenGL ES3.2 和 Vulkan 1.2 API
- 集成四个带有 4 通道 D-PHY 的摄像头串行接口 (CSI-2) 接收器，符合 MIPI® CSI-2 v1.3 标准 + MIPI® D-PHY1.2，CSI-RX 支持 1、2、3 或 4 数据通道模式，每通道速率高达 2.5Gbps，CSI-TX 支持 1、2 或 4 数据通道模式，每通道速率高达 2.5Gbps
- 集成一个带有 4 通道 D-PHY 的 CSI2.0 发送器，与 MIPI DSI 共享
- 集成视频编码器/解码器:支持 5.1 级高阶的 HEVC (H.265) Main 配置文件，支持 5.2 级的 H.264 BaseLine/Main/High 配置文件，支持高达 4K 超高清分辨率(3840 × 2160)，支持高达 500MP/s 解码/编码 (4K60)，动态 JPEG 编码速率为 416 百万像素/秒，分辨率高达 4K UHD (3840 × 2160)
- 存储器子系统带有专用于关键处理内核的片上 RAM:包含具有 SECDED ECC 的 256KB 片上 RAM(OCRAM)，SMS 子系统中具有 SECDED ECC 的 256KB 片上 RAM，Cortex-R5F MCU 子系统中具有 SECDED ECC 的 512KB 片上 RAM，R5F 器件管理器子系统中具有 SECDED ECC 的 64KB 片上 RAM，R5F 运行时管理器子系统中具有 SECDED ECC 的 64KB 片上 RAM，每个 C7x 深度学习加速器中具有 SECDED ECC 的 2.25MB L2 SRAM（总计最多 4.5MB）
- DDR 子系统 (DDRSS) 支持 LPDDR4 存储器类型，带有内联 ECC 的 32 位数据总线，支持高达 4000MT/s 的速度，最大支持 LPDDR4 容量为 8GB
- 以功能安全合规为目标面向汽车应用（部分器件型号），专为功能安全应用开发，将提供相关文档协助进行符合 ISO 26262 标准的功能安全系统设计，系统可满足 ASIL D 等级要求，以硬件完整性高达 ASIL B 级为目标，计划通过 ISO 26262 认证，符合 AEC-Q100 标准
- 支持安全启动:包含硬件强制可信根 (RoT)，支持通过备用密钥转换 RoT，支持接管保护、IP 保护和防回滚保护
- 支持可信执行环境 (TEE):基于 Arm TrustZone® 的 TEE，可实现隔离的广泛防火墙支持，包含安全看门狗/计时器/IPC，支持安全存储，支持回放保护内存块 (RPMB)
- 集成具有用户可编程 HSM 内核的专用安全控制器以及用于隔离式处理的专用安全 DMA 和 IPC 子系统
- 支持加密加速，会话感知型加密引擎可基于输入数据流自动切换密钥材料
- 支持加密内核:支持 AES 128/192/256 位密钥大小，支持 SHA2 224/256/384/512 位密钥大小，包含具有真随机数生成器的 DRBG，包含可在 RSA/ECC 处理中提供帮助的 PKA（公钥加速器），支持安全启动
- 支持调试安全性，提供受安全软件控制的调试访问，支持安全感知调试
- 集成 PCI-Express® Gen3 单通道控制器 (PCIE)，支持 Gen1 (2.5GT/s)、Gen2 (5.0GT/s) 和 Gen3(8.0GT/s)，具有自动协商功能
- 支持集成以太网交换机（总共 2 个外部端口），支持 RMII (10/100) 或 RGMII (10/100/1000) 或 SGMII (1Gbps)，支持 IEEE1588（附件 D、E 和 F，及 802.1AS PTP）
