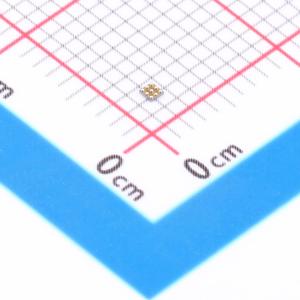

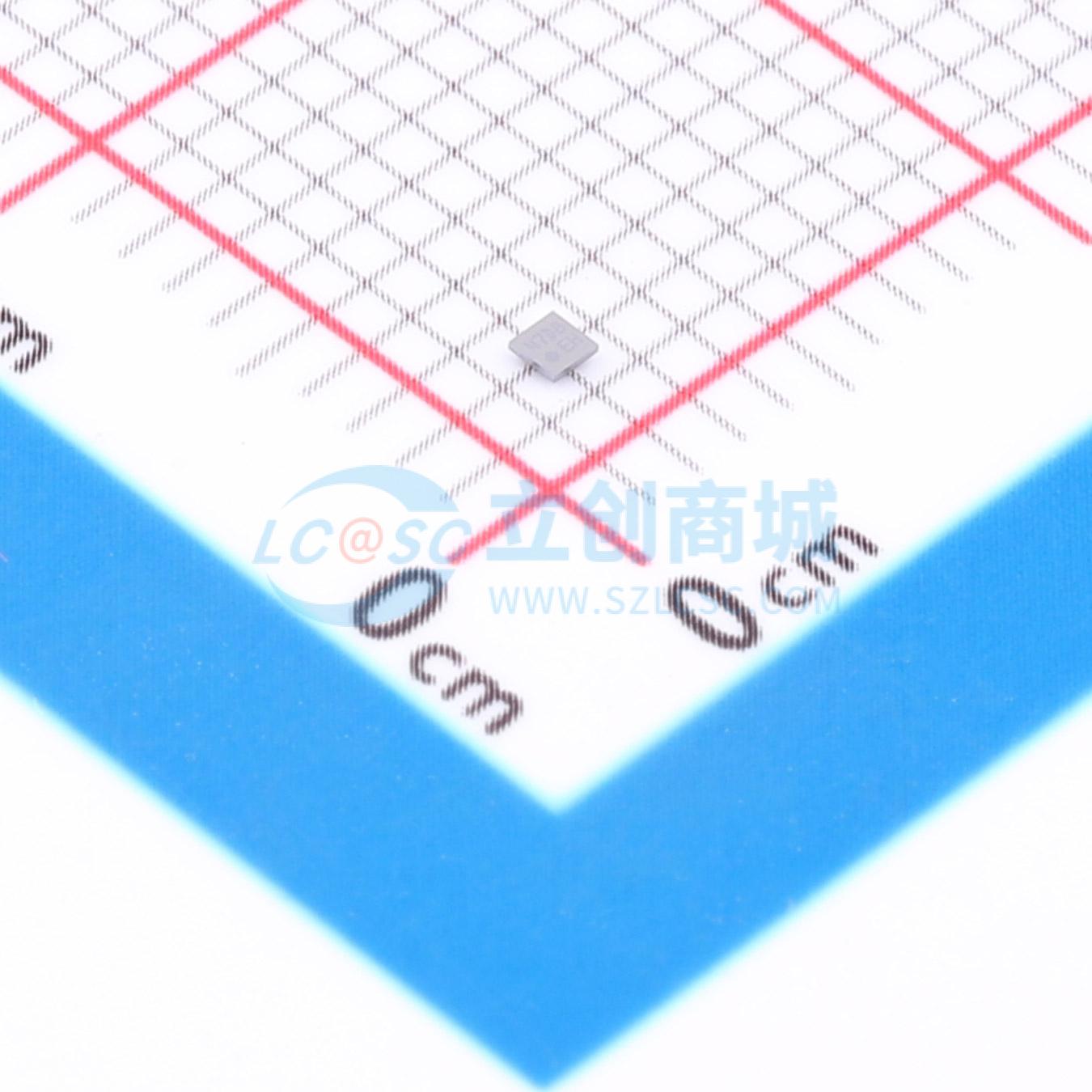

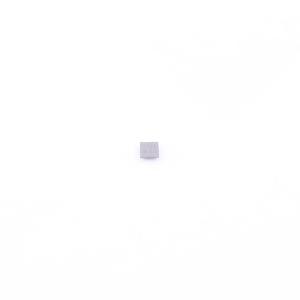

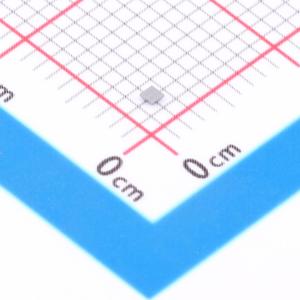

TLV9062SIYCKR
10MHz、RRIO、CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV9061（单通道）、TLV9062（双通道）和TLV9064（四通道）是低压、1.8V至5.5V、运算放大器，具有轨到轨输入和输出摆幅能力。 这些器件具有高成本效益，适用于需要低压运行、小型封装和高容性负载驱动能力的应用。 虽然TLV906x的容性负载驱动能力为100pF，但电阻式开环输出阻抗便于在更高的容性负载下更轻松地实现稳定。此类运算放大器专为低工作电压（1.8V至5.5V）而设计，性能规格类似于OPAx316和TLVx316器件。 TLV906xS器件具有关断模式，允许放大器切换至典型电流消耗低于1μA的待机模式。 TLV906xS系列有助于简化系统设计，因为该系列具有稳定的单位增益，集成了RFI和EMI抑制滤波器，而且在过驱条件下不会出现相位反转。 除了业内通用封装（如SOIC、MSOP、SOT-23和TSSOP），还针对所有通道类型（单通道、双通道和四通道）提供了微型封装（如X2SON和X2QFN）。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV9062SIYCKR
- 商品编号
- C42088273
- 商品封装
- DSBGA-10
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 300uV | |
| 输入失调电压温漂(Vos TC) | 530nV/℃ | |
| 压摆率(SR) | 6.5V/us |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 0.5pA | |
| 输入失调电流(Ios) | 0.05pA | |
| 噪声密度(eN) | 10nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 103dB | |
| 静态电流(Iq) | 538uA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V |
商品概述
TLV9061（单通道）、TLV9062（双通道）和TLV9064（四通道）是低压、1.8V至5.5V、运算放大器，具有轨到轨输入和输出摆幅能力。 这些器件具有高成本效益，适用于需要低压运行、小型封装和高容性负载驱动能力的应用。 虽然TLV906x的容性负载驱动能力为100pF，但电阻式开环输出阻抗便于在更高的容性负载下更轻松地实现稳定。此类运算放大器专为低工作电压（1.8V至5.5V）而设计，性能规格类似于OPAx316和TLVx316器件。 TLV906xS器件具有关断模式，允许放大器切换至典型电流消耗低于1μA的待机模式。 TLV906xS系列有助于简化系统设计，因为该系列具有稳定的单位增益，集成了RFI和EMI抑制滤波器，而且在过驱条件下不会出现相位反转。 除了业内通用封装（如SOIC、MSOP、SOT - 23和TSSOP），还针对所有通道类型（单通道、双通道和四通道）提供了微型封装（如X2SON和X2QFN）。
商品特性
- 轨到轨输入和输出
- 低输入失调电压：±0.3mV
- 单位增益带宽：10MHz
- 低宽带噪声：10nV/√Hz
- 低输入偏置电流：0.5pA
- 低静态电流：536pA
- 单位增益稳定
- 内置RFI和EMI滤波器
- 可在电源电压低至1.8V的情况下运行
- 由于具有电阻式开环输出阻抗，因此在较高的电容性负载下更易稳定
- 关断版本：TLV906xS
- 工作温度范围： - 40℃至125℃
应用领域
- 电动自行车
- 烟雾探测器
- HVAC：暖通空调
- 电机控制：交流感应
- 冰箱
- 可穿戴设备
- 笔记本电脑
- 洗衣机
- 传感器信号调节
- 电源模块
- 条形码扫描仪
- 有源滤波器
- 低侧电流检测
