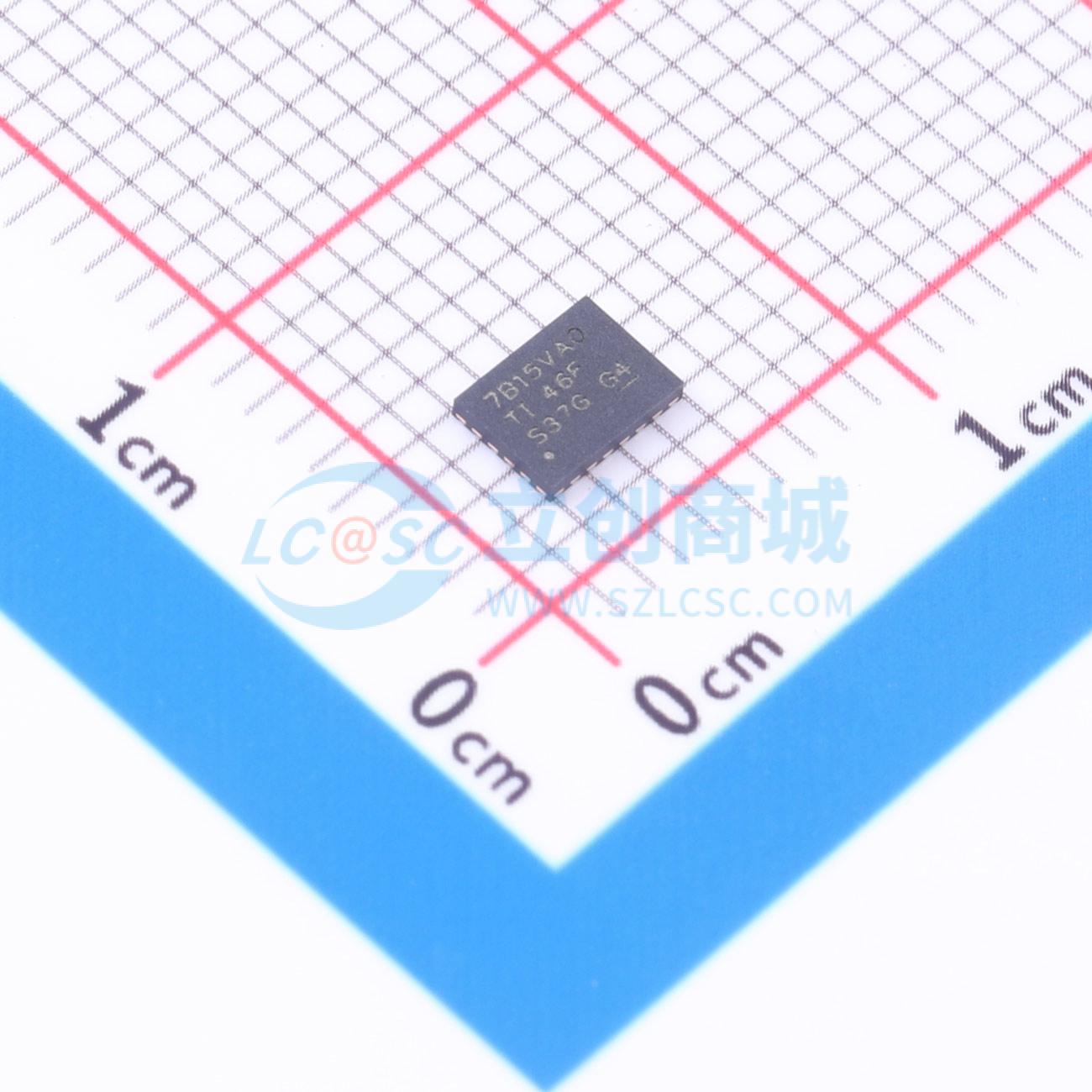

温馨提醒：图片仅供参考，商品以实物为准

TPS6287B15VA0WRZVR

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TPS6287B15VA0WRZVR
商品编号: C42088463
商品封装: WQFN-24(3.05x4.05)
包装方式: 编带
商品毛重: 4.48克(g)

商品参数

参数完善中

商品概述

TPS6287B10、TPS6287B15、TPS6287B20、TPS6287B25和TPS6287B30是一系列支持10A、15A、20A、25A和30A输出的同步降压DC/DC转换器，带有I2C接口和差分远程检测。所有器件都具备高效率和易用性。低阻功率开关允许在高环境温度下输出最高30A的输出电流。器件可以工作在堆叠模式，以提供更高的输出电流，或者将功耗分散到多个器件上。TPS6287Bxx系列采用定频DCS-Control架构，支持快速瞬态响应。器件可以工作在省电模式以实现最高效率，或者强制PWM模式以获得瞬态性能和最低输出电压纹波。可选的远程检测功能可最大限度提高负载点的调压精度，器件在整个输出电压范围内可实现±0.8%的直流电压精度。I2C兼容接口提供多种控制、监测和预警功能，例如电压监测和温度相关预警。输出电压可快速调整，使负载功耗适应性能需求。默认启动电压可通过VSET1和VSET2引脚由电阻选择。

商品特性

输入电压范围:2.7V 至 6V
三种可选输出电压范围，覆盖0.4V 至 1.675V
0.4V 至 0.71875V，步长1.25mV
0.4V 至 1.0375V，步长2.5mV
0.4V 至 1.675V，步长5mV
输出电压精度:±0.8%
内置功率MOSFET，电阻为2.6mΩ 和 1.5mΩ
可调软启动
外部补偿
可通过VSET1和VSET2引脚选择启动输出电压
0.4V 至 0.775V，步长25mV
0.8V 至 1.55V，步长50mV
仅TPS6287BxxJE2可通过FSEL引脚选择1.5MHz、2.25MHz、2.5MHz或3MHz开关频率
支持强制PWM模式或省电模式工作
可通过外部电阻或I2C选择启动输出电压
I2C兼容接口，最高工作频率3.4MHz
可选堆叠操作，提升输出电流能力
差分远程检测
热预警和热关断
输出放电
可选扩频时钟
带窗口比较器的电源良好输出

应用领域

FPGA、ASIC和数字核心电源
光网络
存储
