温馨提醒：图片仅供参考，商品以实物为准
2484791-1

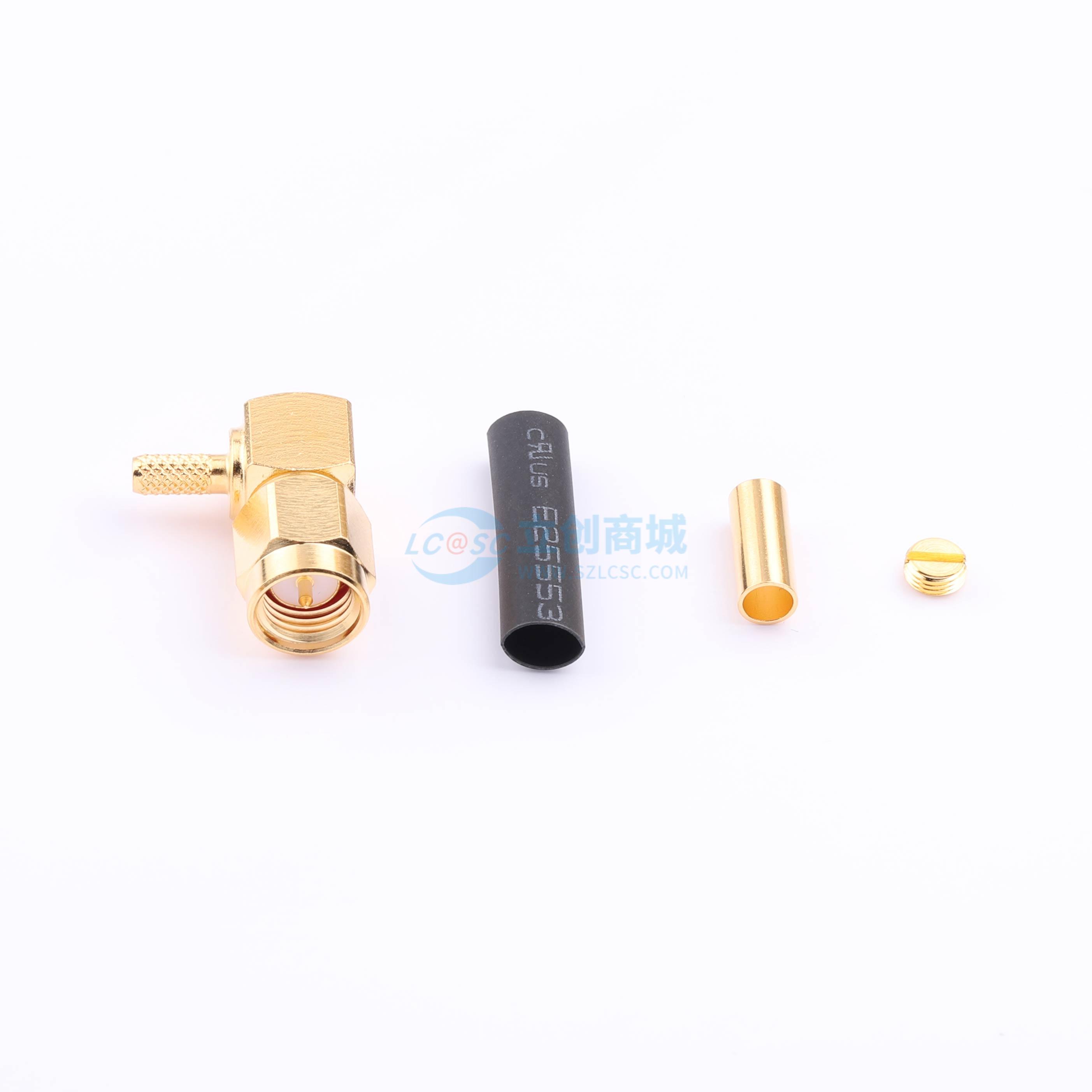

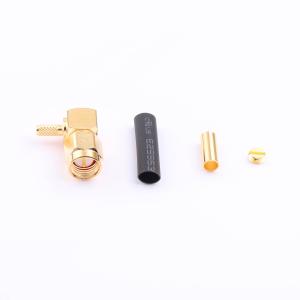

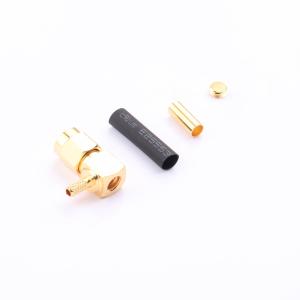

SMA插头射频压接适用于RG174电缆
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- 2484791-1
- 商品编号
- C42090560
- 包装方式
- 袋装
- 商品毛重
- 10.183333克(g)
商品参数
参数完善中
商品概述
推荐的电缆剥线尺寸。
- 压接套圈： 六角压接尺寸为 0.128 英寸。
- 焊接接触针。 注释：表面处理（镀层厚度，单位为微英寸）：
- 黄铜
- 金镀层，最小厚度 3 微英寸，镀在最小厚度 50 微英寸的镍层上，镍层镀在最小厚度 50 微英寸的铜层上
- 聚四氟乙烯
- 金镀层，最小厚度 30 微英寸，镀在最小厚度 50 微英寸的镍层上，镍层镀在最小厚度 50 微英寸的铜层上
- 硅橡胶
- 钝化处理
规格：
- 阻抗：50 欧姆
- 频率：直流至 3 GHz
- 电压驻波比/回波损耗：最大 1.2/最小 20.83 dB
- 插入损耗：最大 0.7 dB
- 耐电压：750 VRMS
- 接触电阻： 中心：最大 3 毫欧 外部：最大 2.5 毫欧
- 绝缘电阻：5000 MΩ
- 插拔力： 插入力：最大 2 英寸 - 磅 拔出力：最大 2 英寸 - 磅
- 连接螺母保持力：最小 60 磅
- 连接验证扭矩：最小 15 英寸 - 磅
- 触点保持力：最小 6 磅
- 绝缘体保持力：最小 6 磅
- 电缆保持力（电缆组件）：最小 10 磅
- 温度范围：-65°C 至 +165°C
- 符合 RoHS 和 REACH 标准
除非另有规定 公差： 0.5 - 6 = ±0.2 6 - 30 = ±0.4 30 - 120 = ±0.6 120 - 315 = ±1 315 - 1000 1000 - 2000 = ±2.4
