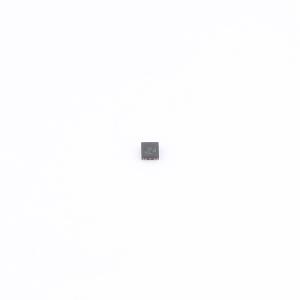

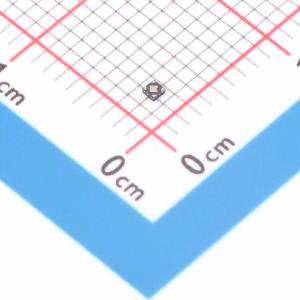

TLV77028PDQNR
50mA小尺寸、高电源抑制比、低压差稳压器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV77028PDQNR
- 商品编号
- C42088272
- 商品封装
- X2SON-4(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.02851克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 50mA | |
| 电源纹波抑制比(PSRR) | 56dB@(100kHz) | |
| 压差 | 45mV@(50mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 80uA | |
| 噪声 | 90uVrms | |
| 功能特性 | 输出放电；过流保护；短路保护；内置软启动；使能控制；热关断 | |
| 工作温度 | -55℃~+150℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
TLV770是一款小型低压降（LDO）线性稳压器，可提供50mA输出电流。该LDO设计用于提供高电源抑制比（PSRR）的电压源，该器件还可提供满足多种电路要求的负载和线性瞬态性能。输入电压范围为1.4V至5.5V，输出电压范围为0.6V至3.3V，TLV770可灵活支持多种应用。TLV770内置软启动电路，可避免过大的浪涌电流，从而将启动过程中的输入压降降至最低。有源下拉电路可在LDO禁用时快速对输出放电，并提供确定的启动状态。使能（EN）输入允许外部逻辑信号使能或禁用稳压输出。该LDO可配合小型陶瓷电容器稳定工作，可实现整体小尺寸封装。工作结温范围为-40℃至+125℃，该LDO提供标准SOT-23 (DBV)封装和1mm × 1mm X2SON (DQN)封装。
商品特性
- 1MHz下电源抑制比为55dB
- 输入电压范围为1.4V至5.5V
- 固定输出电压范围为0.6V至3.3V
- 输出电压精度为2%
- 3.3V输出、50mA输出电流条件下压降为45mV
- 有源输出下拉电阻
- 内置软启动电路
- 使能输入支持外部逻辑控制输出状态
- 可配合小型陶瓷电容器稳定工作
- 提供1mm × 1mm 4引脚X2SON (DQN)封装
- 提供5引脚SOT-23 (DBV)封装
应用领域
- 智能手机
- 平板电脑
- 游戏机
- 笔记本电脑
- 流媒体播放器
- 机顶盒
- 摄像头模块
