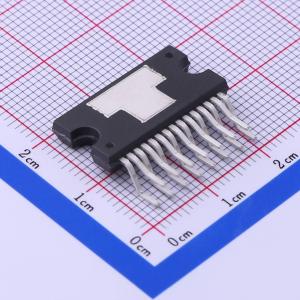

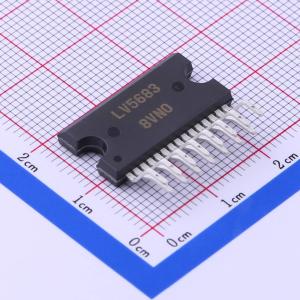

LV5683P-E

LV5683P是一款适用于USB硅调谐器汽车音响系统的多电压稳压器。该IC有4个输出，分别为VDD 5V（3.3V）、AUDIO（8.5V）、SWU（3.3V）和USB5V（CD 8V：可用）。在保护电路方面，它具备过流保护、过压保护和热关断功能。VCC1（SWU和USB电源）是与VCC独立的端子，可接受较低电压（例如来自DC/DC转换器），从而降低功耗。

• 4路系统稳压器：VDD（LCD微控制器）：输出电压5.0V（3.3V），最大输出电流300mA，具备反向电流防护。
• 音频：输出电压8.5V，最大输出电流400mA
• SWU（系统）：输出电压3.3V，最大输出电流500mA
• USB：输出电压5.0V（CD可用8.0V），最大输出电流1100mA
• 过流保护
• 热关断典型值175℃
• 过压保护：典型值21V（VDD除外）
• 输出级采用P沟道LDMOS。
