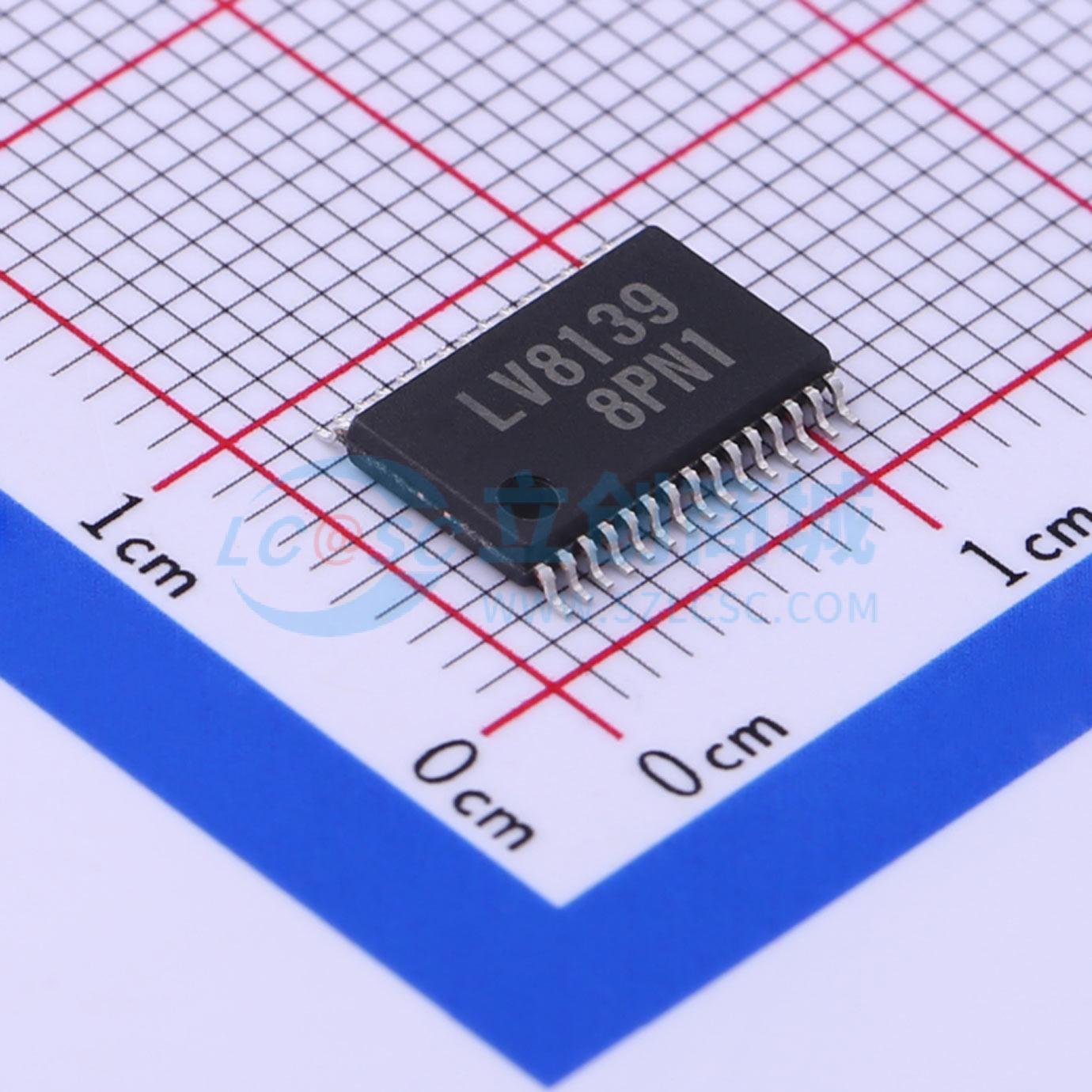

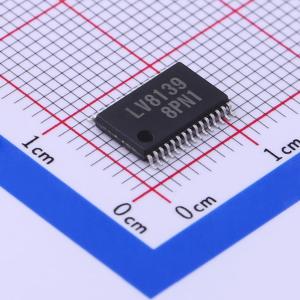

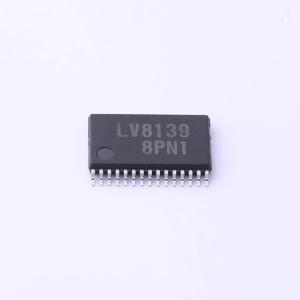

LV8139JA-AH

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: onsemi(安森美)
商品型号: LV8139JA-AH
商品编号: C438946
商品封装: SSOP-30-5.6mm
包装方式: 编带
商品毛重: 0.45克(g)

商品概述

LV8139JA是一款专为三相无刷电机设计的PWM系统预驱动IC。该IC采用高效正弦波PWM驱动方式，可降低电机驱动噪声。它集成了全套保护电路，与STK611或STK5C4系列混合IC配合使用，可减少元件数量并实现高可靠性。此外，其节能模式可将待机模式下的功耗降至零。该IC非常适合驱动各种大型电机，如空调和热水器中使用的电机。

商品特性

三相双极性驱动
正弦波PWM驱动
驱动相位设置功能（设置0 - 58度，32级：有对应CTL引脚输入的调节功能）
支持节能模式（CTL引脚电压为0.95V（典型值）或更低时进入节能模式；ICC = 0mA，HB引脚关闭）
支持自举
自动恢复型约束保护电路
正/反转切换电路、霍尔偏置引脚
电流限制电路、低压保护电路和热关断保护电路
FG1和FG3输出（360度电角度/1脉冲和3脉冲）

应用领域

空气净化器
干衣机
空调
消费类产品

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

近期成交0单

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	输出电流	15mA

	属性	参数值
	工作电压	-
	工作温度	-40℃~+105℃
