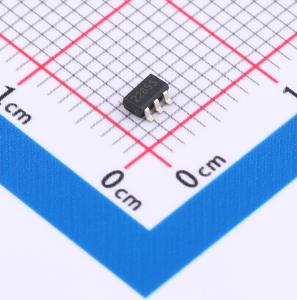

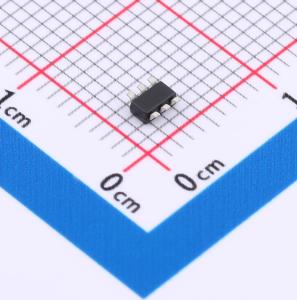

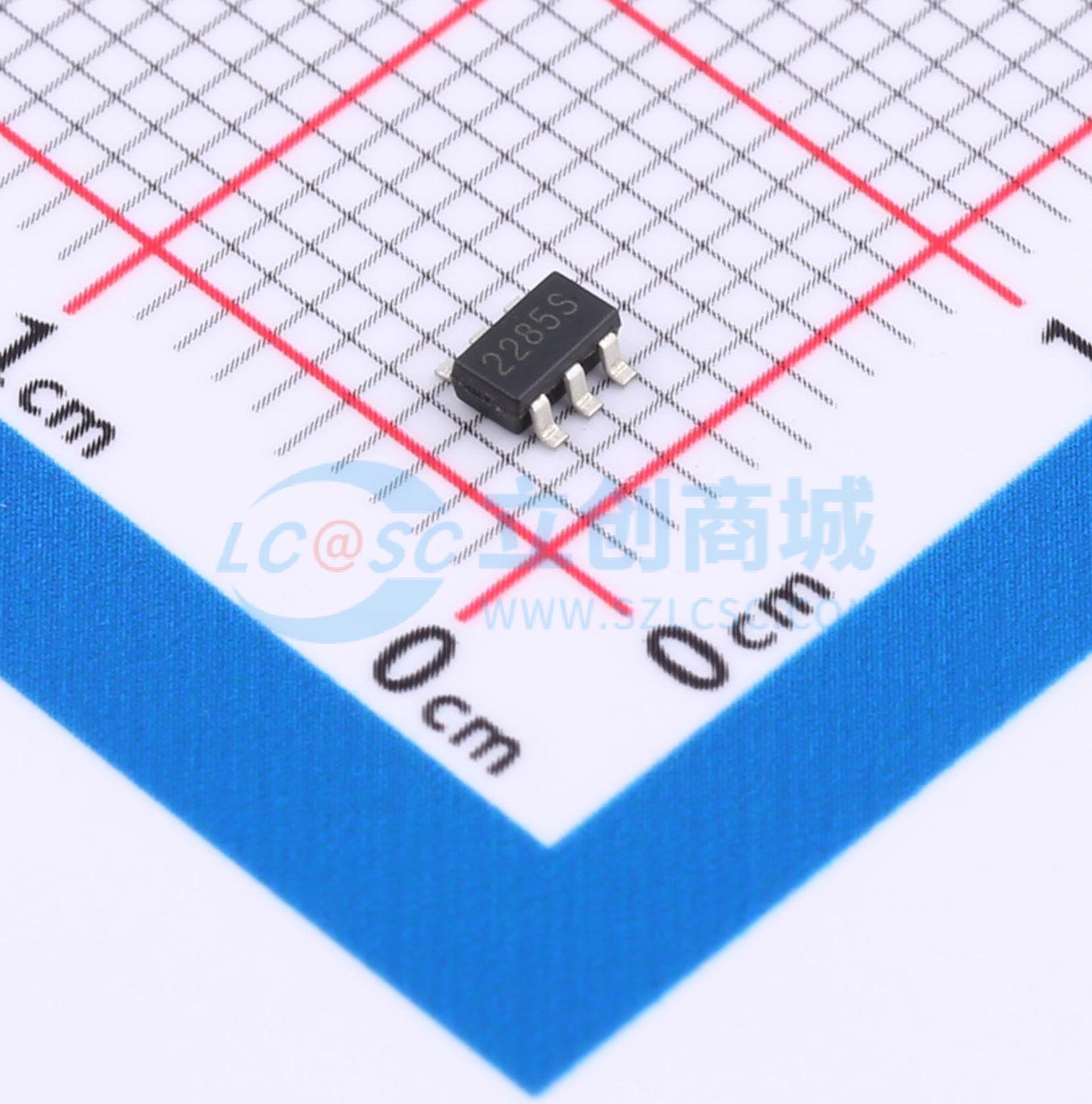

XC6420AB28MR-G

输入5.5V 输出3V 150mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: XC6420系列是一款小型双路CMOS低压差线性稳压器（LDO），具有两路150mA输出。该系列产品具有高速、高精度、高纹波抑制和低压差等特点。两款低导通电阻稳压器采用小型封装，可实现高密度电路板安装
品牌名称: TOREX(特瑞仕)
商品型号: XC6420AB28MR-G
商品编号: C438842
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.041033克(g)

商品参数

商品概述

XC6420系列是一款小型双路CMOS LDO稳压器，具备两路150mA输出。该系列具有高速、高精度、高纹波抑制和低压差电压的特点。通过两个低导通电阻稳压器的小型封装，该系列能够实现高密度电路板安装。每个输出电压在内部以0.05V为增量，在1.2V至3.6V范围内设置，精度为±2%。 EN功能可独立控制两个稳压器的开关。在待机模式下，输出电容CL上的电荷通过内部开关放电，因此VOUT引脚能迅速恢复到VSS电平。该系列还与低ESR陶瓷电容兼容。由于出色的瞬态响应性能，即使在频繁的负载波动期间，也能保持较高的输出稳定性。两个稳压器完全隔离，可将负载波动期间的串扰降至最低。

商品特性

最大输出电流：150mA
工作电压范围：1.6V~5.5V
输出电压：1.2V~3.6V（±2%），以0.05V为增量
压差电压：190mV @ IOUT = 150mA（VOUT = 3.3V）
低功耗：55μA/通道（典型值）
待机电流：0.1μA
纹波抑制：75dB @ 1kHz
EN功能：高电平有效，CL高速自动放电
保护电路：限流250mA（典型值），短路电流50mA（典型值）
输出电容：1.0μF陶瓷电容
工作环境温度：-40°C~+85°C
封装：SOT - 26、USPN - 6、USP - 6B04
环保：符合欧盟RoHS标准，无铅

应用领域

智能手机/移动电话
便携式游戏机
数字音频设备
数码相机/摄像机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3V
	输出电流	150mA
	电源纹波抑制比(PSRR)	75dB@1kHz

	属性	参数值
	压差	190mV@(150mA)
	静态电流(Iq)	55uA
	特性	过流保护；短路保护；带使能
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	2
