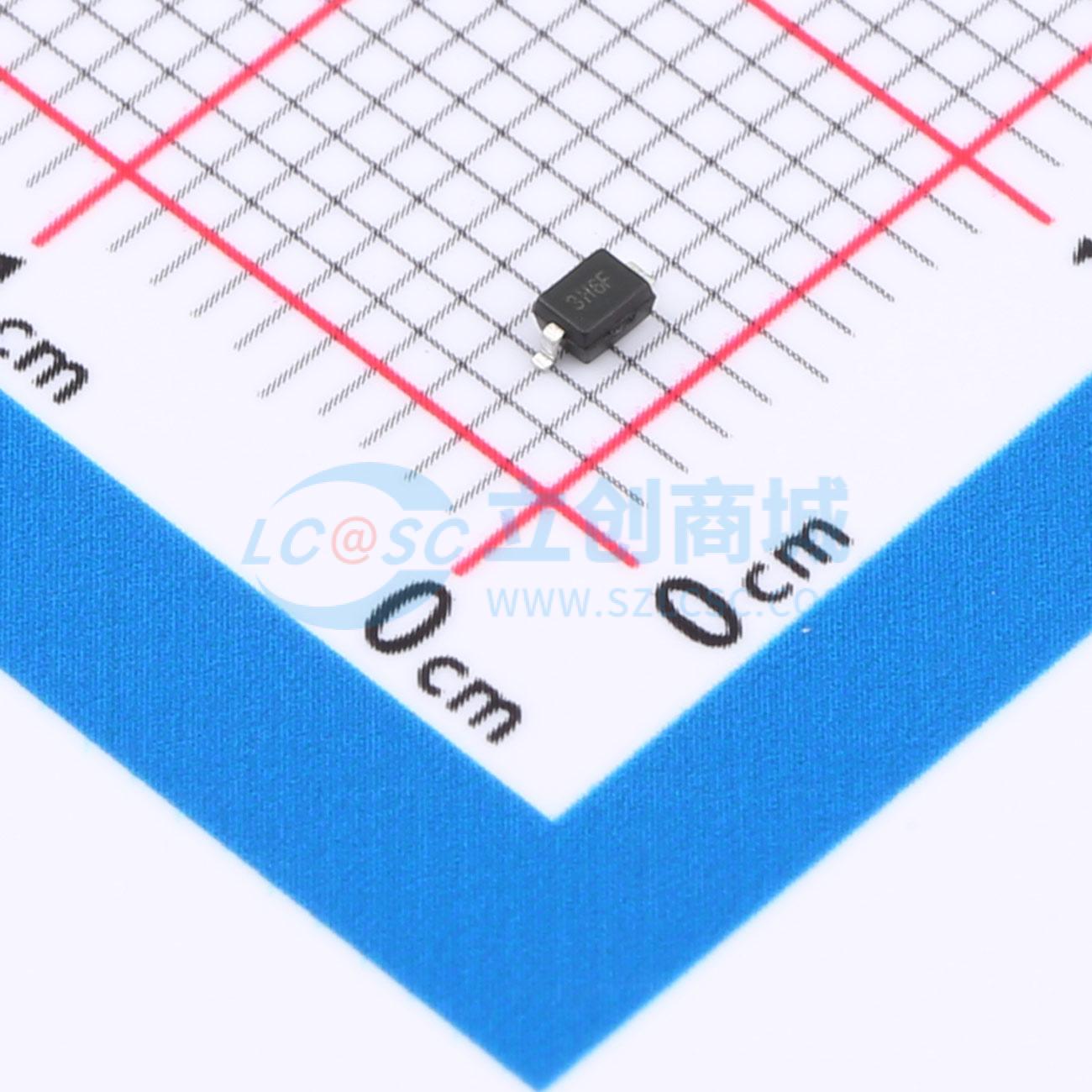

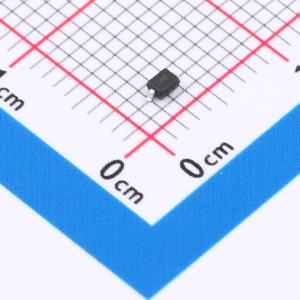

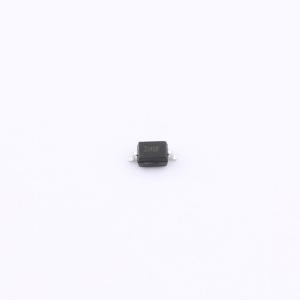

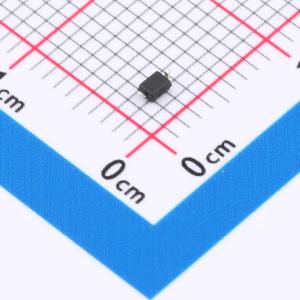

ESD851DYFR

双向ESD保护二极管

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: ESD851DYFR
商品编号: C41726006
商品封装: SOT-2
包装方式: 编带
商品毛重: 0.1682克(g)

商品参数

商品概述

ESD851是一款双向ESD保护二极管，用于钳位ESD和浪涌等有害瞬变电压。ESD851额定可承受最高±30kV（接触放电和气隙放电）的ESD冲击，该等级超过了IEC 61000-4-2国际标准（4级）规定的最高等级。对于浪涌，该器件可按照IEC 61000-4-5标准钳位峰值电流最高6.5A的8/20μs浪涌。该器件具备典型值4.3pF的IO电容，可用于保护数据线。低动态电阻和低钳位电压可针对瞬变事件提供系统级保护。ESD851采用行业标准的带引脚SOD-323封装，具备良好的可焊性。ESD851为二极管型TVS，可为信号线和电源线上的ESD或浪涌等瞬态电压尖峰提供泄放至地的路径。使用时将该器件与下游电路并联连接即可实现防护。当瞬态电流流过TVS时，二极管两端仅存在很小的压降，该电压即为施加到被保护IC的电压，被触发的TVS的低RDYN可将该钳位电压VCLAMP维持在对被保护IC安全的水平。

商品特性

支持IEC 61000-4-2 ESD保护，接触放电可达±30kV
支持IEC 61000-4-2 ESD保护，气隙放电可达±30kV
支持IEC 61000-4-5浪涌保护，可承受8/20μs波形下6.5A峰值电流
6.5A (8/20μs)条件下钳位电压为71V
IO电容典型值为4.3pF
直流击穿电压最小值为37.8V
超低漏电流，最大值为10nA
16A TLP条件下ESD钳位电压为56V
工业温度范围:-55℃ 至 +150℃
采用行业标准SOD-323带引脚封装，尺寸为2.5mm × 1.2mm

应用领域

I/O端口保护
医疗健康领域
家电
照明
测试测量

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向工作电压(Vrwm)	36V
	钳位电压	71V
	峰值脉冲电流(Ipp)	6.5A@8/20us
	峰值脉冲功率(Ppp)	400W@8/20us

	属性	参数值
	击穿电压(VBR)	41.2V
	反向漏电流(Ir)	5nA
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	4.3pF
