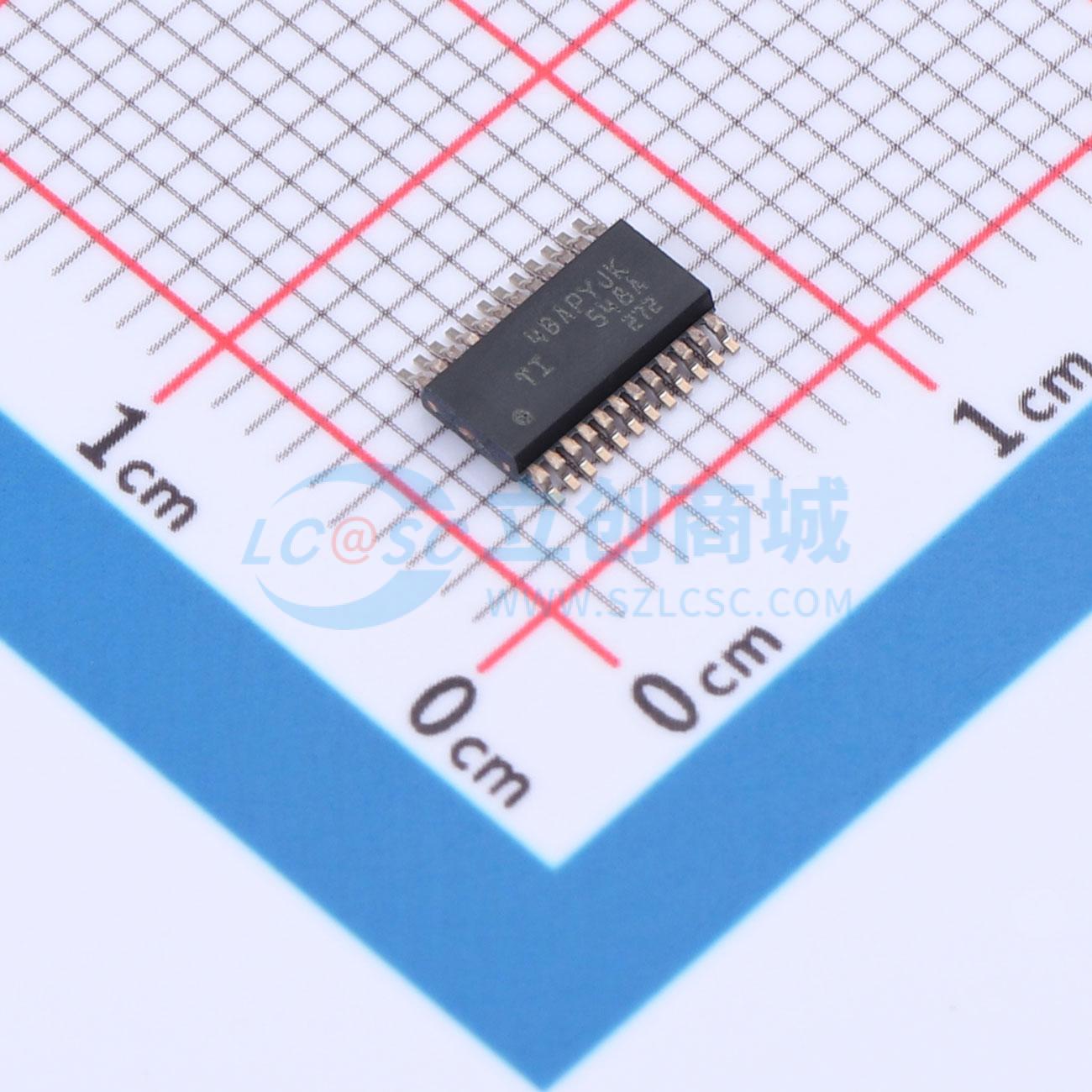

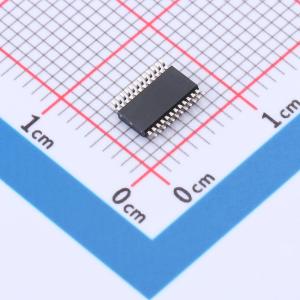

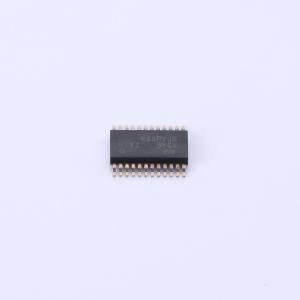

温馨提醒：图片仅供参考，商品以实物为准
TCA9548ADGSR
支持复位的低电压8通道I²C开关，与I2C总线和SMBus兼容，可解决I²C目标地址冲突
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TCA9548ADGSR
- 商品编号
- C41730132
- 商品封装
- VSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 70Ω | |
| 工作电压 | 1.65V~5.5V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | - | |
| 工作温度 | -40℃~+85℃；-40℃~+125℃ | |
| 传播延迟(tpd) | 1ns | |
| 功能特性 | 双向模拟通道；通道组合连接；电平转换；故障保护；失效安全断开；热插拔保护；控制接口集成 |
商品概述
TCA9548A 器件配有八个可通过 I2C 总线控制的双向转换开关。SCL/SDA 上行对扩展到八个下行对，即通道。根据可编程控制寄存器的内容，可选择任一单独 SCn/SDn 通道或者通道组合。这些下游通道可用于解决 I2C 目标地址冲突。例如，如果应用中需要八个完全相同的数字温度传感器，则每个通道 (0 - 7) 可以连接一个传感器。
发生超时或其他不当操作时，系统控制器可通过将 RESET 输入置为低电平来复位 TCA9548A。同样，上电复位即可取消选中所有通道并初始化 I2C/SMBus 状态机。将 RESET 置为有效也可实现复位和初始化，并且无需将部件断电。这样可以在下游 I2C 总线之一卡在低电平状态时进行恢复。
由于在开关上有导通栅极，因此可使用 VCC 引脚来限制 TCA9548A 传递的最大高电压。限制最大高电压后，可以在每个对上使用不同的总线电压，从而让 1.8V、2.5V 或 3.3V 器件能够在没有任何额外保护的情况下与 5V 器件通信。对于每个通道，外部上拉电阻器将总线电压上拉至所需的电压水平。所有 I/O 引脚可耐受 5V 电压。
商品特性
- 1 至 8 个双向转换开关
- 与 I2C 总线和 SMBus 兼容
- 低电平有效复位输入
- 三个地址引脚，I2C 总线最多支持八个 TCA9548A 器件
- 通过 I2C 总线进行通道选择，可任意组合
- 加电时所有开关通道取消选定
- 低 RON 开关
- 支持在 1.8V、2.5V、3.3V 和 5V 总线间进行电压电平转换
- 加电时无干扰
- 支持热插入
- 低待机电流
- 工作电源电压范围为 1.65V 至 5.5V
- 5V 耐压输入
- 0 至 400kHz 时钟频率
- 闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求
- ESD 保护性能超过 JESD 22 规范要求
- ±2000V 人体放电模型 (A114 - A)
- 200V 机器放电模型 (A115 - A)
- ±1000V 充电器件模型 (C101)
应用领域
- 服务器
- 路由器（电信交换设备）
- 工厂自动化
- 具有 I2C 目标地址冲突（例如，多个完全一样的温度传感器）的产品
