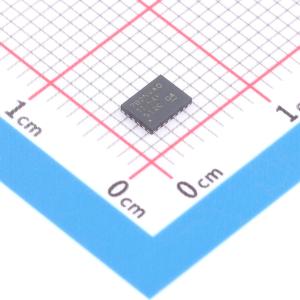

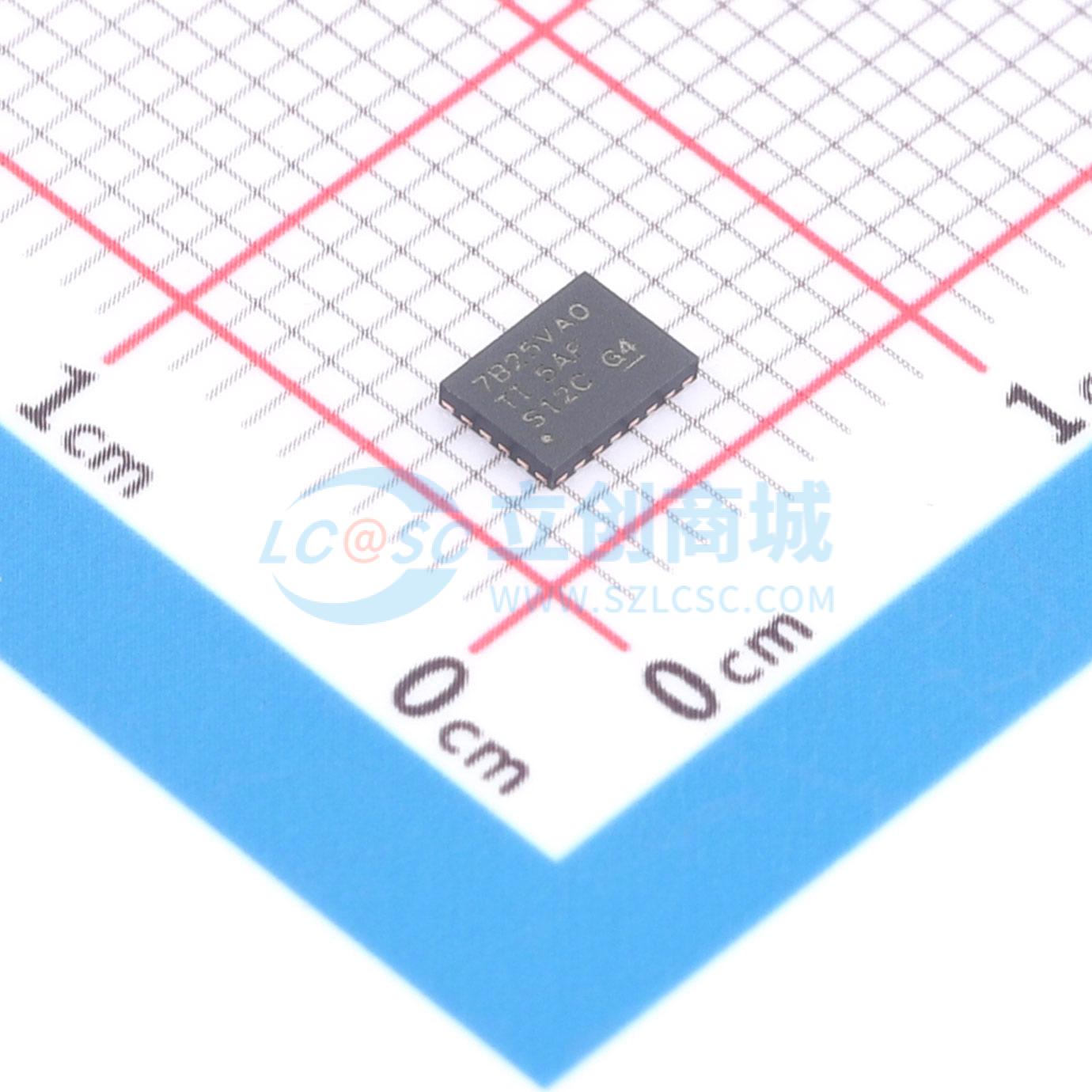

TPS6287B25VA0WRZVR

2.7V至6V输入、多电流可选的快速瞬态同步降压转换器，带I²C接口和远程感应

品牌名称: TI(德州仪器)
商品型号: TPS6287B25VA0WRZVR
商品编号: C41730178

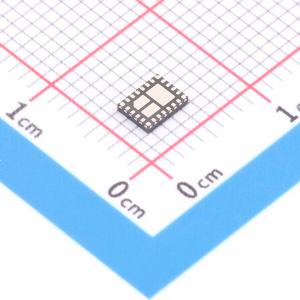

商品封装: WQFN-FCRLF-24(3x4)
包装方式: 编带
商品毛重: 0.93克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.1mA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	输出电压差分采样；外部补偿；频率同步；可调软启动；输出放电；EMI优化(抖频模式)；工作状态指示

商品概述

TPS6287B10、TPS6287B15、TPS6287B20、TPS6287B25和TPS6287B30属于引脚对引脚兼容的同步降压DC/DC转换器系列，输出电流覆盖10A、15A、20A、25A、30A，带有I²C接口和差分远端采样。所有器件都具备高效率和易用性。低电阻功率开关允许在高环境温度下输出高达30A的电流。器件可工作在堆叠模式，以提供更高的输出电流，或将功耗分散到多个器件中。TPS6287Bxx系列采用定频DCS-Control方案，支持快速瞬态响应。器件可工作在省电模式以实现最高效率，或工作在强制PWM模式以获得瞬态性能和最低输出电压纹波。可选的远端采样功能可最大限度提高负载点的稳压精度，器件在整个输出电压范围内可实现±0.8%的直流电压精度。I²C兼容接口提供多种控制、监测和预警功能，例如电压监测和温度相关预警。输出电压可快速调整，使负载功耗适配性能需求。默认启动电压可通过VSET1和VSET2引脚由电阻选择。

商品特性

输入电压范围:2.7 V 至 6 V
系列器件引脚对引脚兼容，输出电流覆盖10A、15A、20A、25A、30A
提供三种可选输出电压范围，覆盖0.4V 至 1.675V
0.4V 至 0.71875V，步长1.25mV
0.4V 至 1.0375V，步长2.5mV
0.4V 至 1.675V，步长5mV
输出电压精度:±0.8%
内置2.6mΩ和1.5mΩ功率MOSFET
可调软启动
支持外部补偿
可通过VSET1和VSET2引脚选择启动输出电压
启动输出电压可选0.4V 至 0.775V（步长25mV）、0.8V 至 1.55V（步长50mV）
TPS6287BxxJE2可通过FSEL引脚选择开关频率，可选1.5MHz、2.25MHz、2.5MHz或3MHz
支持强制PWM或省电模式工作
可通过外部电阻或I²C选择启动输出电压
I²C兼容接口，最高支持3.4MHz
支持可选堆叠操作，提升输出电流能力
支持差分远端采样
提供热预警和热关断功能
支持输出放电
支持可选扩频时钟
带窗口比较器的电源良好输出

应用领域

FPGA、ASIC和数字内核供电
光网络
存储

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~6V
	输出电压	400mV~1.675V
	输出电流	25A
	开关频率	1.5MHz
	工作温度	-40℃~+125℃
