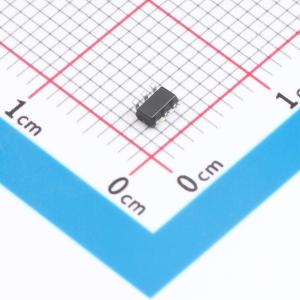

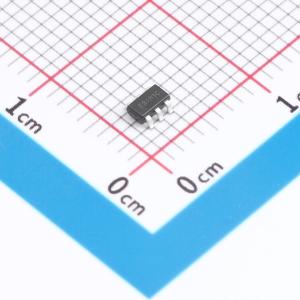

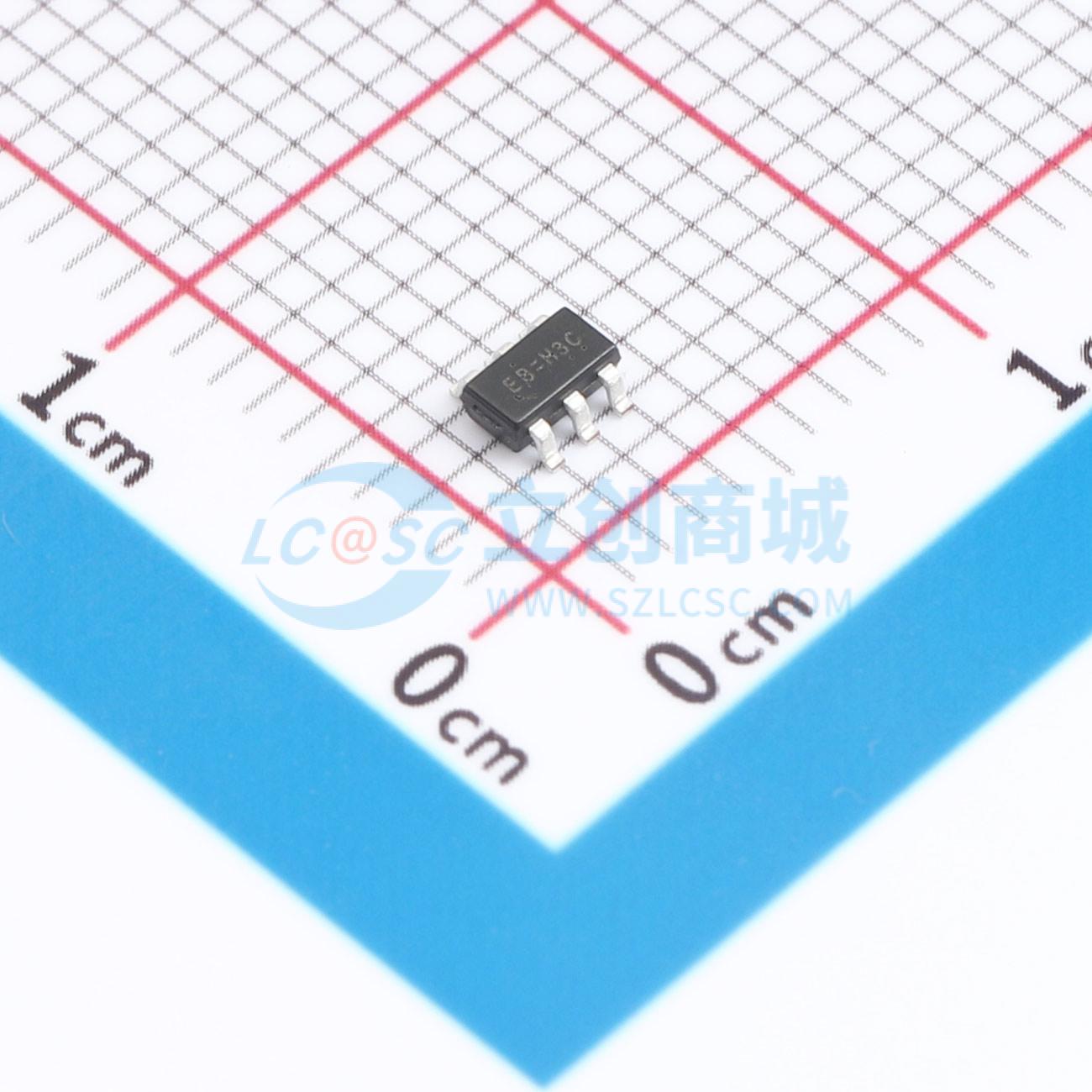

RT9041B-10GE

1V 500mA 5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是低电压、低压差线性稳压器，具有外部偏置电源输入。偏置电源驱动内部N沟道传输晶体管的栅极，适用于需要从低电压输入获得低电压输出的应用。提供从1V到2V以0.1V递增的固定版本。此外，还可通过使用外部电阻作为可调输出电压。包括限流和热关断功能，可在故障条件下保护稳压器。采用SOT-23-6封装。
品牌名称: RICHTEK(立锜)
商品型号: RT9041B-10GE
商品编号: C41729005
商品封装: SOT-23-6
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

RT9041A/B 是一款低压、低压差线性稳压器，具备外部偏置电源输入功能。该偏置电源驱动内部 N 沟道传输晶体管的栅极，使其非常适合需要从低压输入获得低压输出的应用场景。RT9041A 和 RT9041B 提供从 1V 到 2V、以 0.1V 为增量的固定输出电压版本。此外，RT9041B 通过使用外部电阻器实现可调输出电压，提供了更多功能。RT9041A/B 集成了电流限制和热关断保护功能，可在故障条件下保护稳压器。RT9041A/B 采用 SOT-23-6 封装。

商品特性

输出电压精度为 ±2%
无需最小负载电流
输入电源电压范围为 1V 至 5.5V
输入偏置电源电压范围为 3V 至 5.5V
电源良好开漏输出（RT9041A）
支持固定/可调模式（RT9041B）
低电源电流
关断电源电流最大为 5μA
符合 RoHS 标准且无卤素

应用领域

笔记本电脑
VID 电源
个人数字助理
手机
带外部偏置电源的低压差稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	5.5V
	输出电压	1V
	输出电流	500mA
	电源纹波抑制比(PSRR)	-
	压差	-

	属性	参数值
	静态电流(Iq)	160uA
	噪声	-
	功能特性	使能控制；工作状态指示；过流保护；热关断；输入欠压保护
	工作温度	-40℃~+85℃
	输出类型	固定
	输出通道数	1
