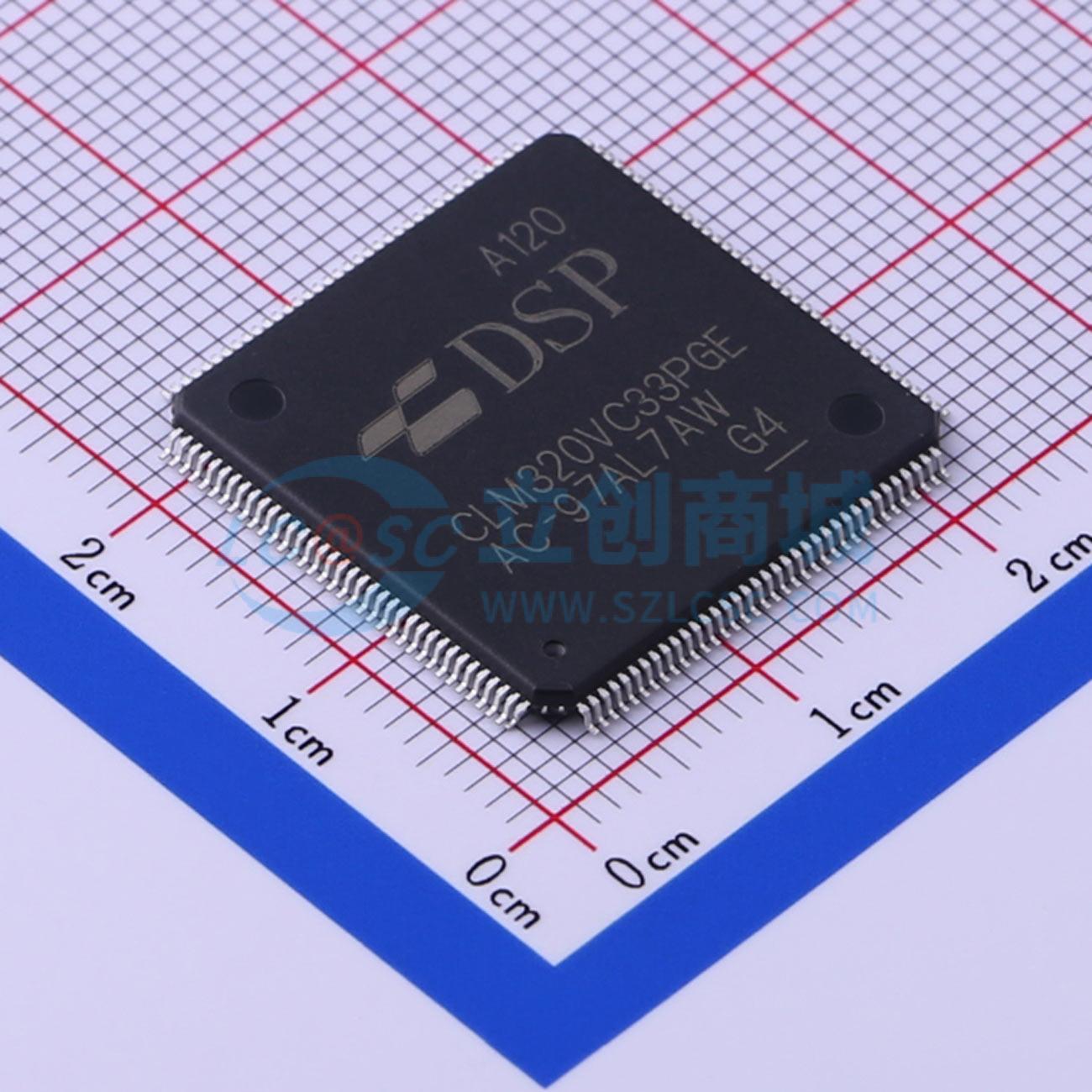

CLM320VC33PGEA120

CLM320VC33是一种32位浮点数字信号处理器（DSP），采用0.18μm四层金属（four-level-metal）CMOS(TImeline)工艺，属于CLM320C3x系列。CLM320C3x内部公用和专用数字信号处理器指令每秒可执行多达1.5亿次浮点运算（MFLOPS），具有高的速度和灵活性。CLM320VC33通过提高在硬件上执行来提高运行速度，而其他处理器则是通过软件功能或微代码速率来提高运行速度。这种通过硬件来提高性能的方式在以往单芯片DSP上是不可能实现的。

CLM320VC33具有在单个周期内对整数、浮点数并行执行乘法和ALU的强大功能。每个处理器都具有一个通用寄存器、一个高速程序存储器、专用ARAU、内部双访问存储器，一个支持并发I/O的DMA通道，以及较短运行周期。因此，CLM320VC33具有高性能和易用性的特点。

通过大的地址空间、多个处理器接口、内部和外部生成的等待状态数、一个外部接口端口、两个计时器、一个串行端口和多个中断结构，可以极大的增强其应用性。CLM320C3x支持从主处理器到专用协处理器的各种系统应用程序。通过基于寄存器的体系结构、大地址空间、强大的寻址模式、灵活的指令集和良好的浮点算法，可以轻松实现对高级语言的支持。

CLM320VC33是CLM320C31的衍生产品。在原有基础上，设计人员添加了额外的1Mbits片上SRAM，最大吞吐量达到150 MFLOPS，以及一些I/O增强功能，其允许轻松升级到当前系统或创建新基准。

• 高性能浮点数字信号处理器（DSP）
• 13ns单周期指令执行时间（CLM320VC33 - 150）；17ns单周期指令执行时间（CLM320VC33 - 120）
• 每秒执行1.5亿次浮点运算（MFLOPS）（CLM320VC33 - 150）；120 MFLOPS（CLM320VC33 - 120）
• 每秒执行7500万条指令（MIPS）（CLM320VC33 - 150）；60 MIPS（CLM320VC33 - 120）
• 片内有34K×32位（1.1Mbit）静态随机存取存储器（SRAM），可访问2次，其中16K和1K各两块
• 5倍锁相环（PLL）时钟发生器
• 超低功耗：<200 mW @ 150 MFLOPS
• 32位高性能CPU
• 整数用16位或32位表示，浮点数用32位或40位表示；具有4个内部译码页，可简化与I/O以及存储器的接口；程序引导方式
• EDGEMODE可选外部中断
• 指令字长32位，地址宽度24位
• 八个可扩展精度寄存器
• 片内存储器映射外设：一个串行端口；2个32位计时器；直接内存访问（DMA）协处理器，用于I/O和CPU并发操作
• 有2个地址发生器并带有8个辅助寄存器和2个辅助寄存器的运算单元
• 两种低功耗模式
• 支持2个和3个操作数指令
• 可在单指令周期内完成一个乘操作和一个算术/逻辑单元（ALU）运算
• 块重复功能
• 单周期零耗循环
• 条件调用和条件返回指令
• 多处理器支持的互锁指令
• 总线控制寄存器配置选通控制等待状态生成
• 1.8V（内核）和3.3V（I/O）电源电压
• 片内基于扫描的仿真逻辑，IEEE Std 1149.1（JTAG）
