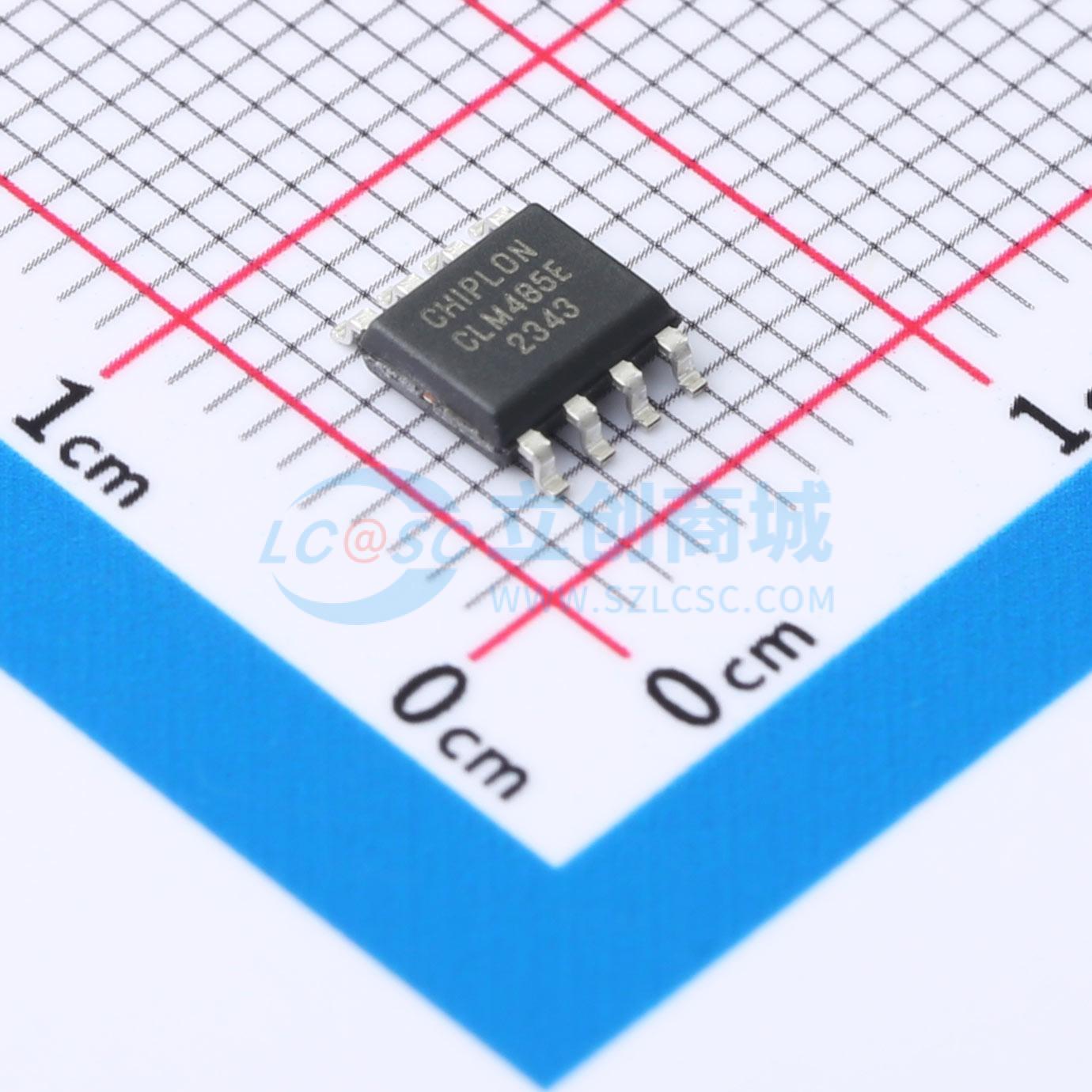

温馨提醒：图片仅供参考，商品以实物为准
CLM485ESA+
具有±15KV ESD保护，256节点RS485/RS422收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CHIPLON(启珑)
- 商品型号
- CLM485ESA+
- 商品编号
- C437281
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.455克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V | |
| 数据速率 | 2.5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 180uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
CLM485是一款采用5V电源供电、半双工、低功耗、低摆率的RS-485收发器，完全符合TIA/EIA-485标准。该器件包含一个驱动器和一个接收器，两者均可独立使能或禁用。当两者均被禁用时，驱动器和接收器均呈现高阻态。CLM485具有1/8单位负载，允许最多256个收发器并联在同一通信总线上。其限压摆率驱动器能显著减小电磁干扰以及因电缆终端匹配不当引起的信号反射，在32节点配置下可实现高达2.5Mbps的通信速率。其工作电压范围为4.75V~5.25V，具备失效安全、过温保护、限流保护、过压保护以及控制端口热插拔输入等功能。该器件具有出色的静电放电防护能力，人体模型防护等级达到±15kV，接触放电符合IEC61000-4-2标准±15kV要求。
商品特性
- 5V电源供电，半双工工作模式
- 1/8单位负载，允许最多256个器件连接到总线
- 驱动器具备短路输出保护
- 集成过温保护功能
- 支持低功耗关断模式
- /RE和DE端口支持热插拔输入
- 接收器具备开路失效保护功能
- 具有较强的抗噪声能力
- 集成了瞬变电压抑制功能
- 在32节点配置下通信速率可达2.5Mbps
- A、B端口接触放电防护等级为±15kV
应用领域
- 智能抄表系统
- 工业控制
- 智能仪表
- 中央空调
- 火灾报警器
