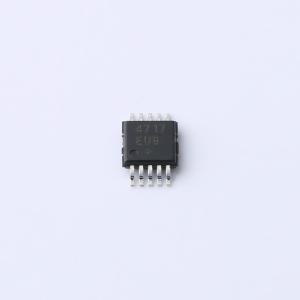

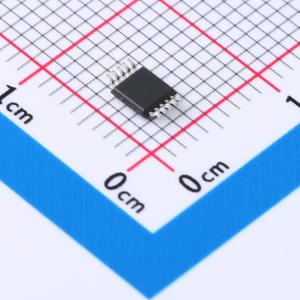

温馨提醒：图片仅供参考，商品以实物为准
CLM4717EUB+
CLM4717EUB+
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CLM4717 是一款低压、低导通电阻（RON）的双单刀双掷（SPDT）Chiplon 开关，可在 +1.8V 至 +5.5V 单电源下工作。这些器件专为 USB 1.1 和音频切换应用而设计。CLM4717 有两个导通电阻（RON）最大为 4.5Ω 的单刀双掷开关，通道间平坦度为 1.2Ω，匹配度为 0.3Ω
- 品牌名称
- CHIPLON(启珑)
- 商品型号
- CLM4717EUB+
- 商品编号
- C437265
- 商品封装
- MSOP-10
- 包装方式
- 管装
- 商品毛重
- 0.389克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 工作电压 | 1.8V~5.5V | |
| 导通时间(ton) | 80ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 4.5Ω | |
| 关闭时间(toff) | 40ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 15pF | |
| 带宽 | 300MHz |
商品概述
CLM4717 是一款低压、低导通电阻（RON）的双单刀双掷（SPDT）Chiplon 开关，采用单 +1.8V 至 +5.5V 电源供电。这些器件专为 USB 1.1 和音频切换应用而设计。 CLM4717 具有两个导通电阻（RON）最大为 4.5Ω 的 SPDT 开关，通道间平坦度为 1.2Ω，匹配度为 0.3Ω。CLM4717 还具有一个导通电阻（RON）最大为 4.5Ω 的 SPDT 开关和一个导通电阻（RON）最大为 20Ω 的 SPDT 开关。20Ω 开关的匹配度和平坦度分别保证为 0.4Ω 和 1.2Ω。这些开关具有先断后通切换功能（1ns），在 +2.7V 电压下，导通时间 tON < 80ns，关断时间 tOFF < 40ns。数字逻辑输入与 +1.8V 逻辑兼容，电源电压范围为 +2.7V 至 +3.6V。 这些开关采用芯片级封装（UCSP），显著减小了所需的 PCB 面积。芯片仅占用 2.0mm × 1.50mm 的面积，具有 4×3 的凸点阵列，凸点间距为 0.5mm。这些开关也提供 10 引脚 μMAX 和 10 引脚 TDFN 封装。
商品特性
- 符合 USB 1.1 信号切换标准 [TID = 4000231]
- 差分偏斜最大为 2ns
- -3dB 带宽：> 300MHz
- 导通通道电容低至 15pF
- 单电源供电，电压范围为 +1.8V 至 +5.5V
- 导通电阻（RON）最大为 4.5Ω 的开关（CLM4717）
- 导通电阻匹配度最大为 0.3Ω（+3.0V 电源）
- 平坦度最大为 1.2Ω（+3.0V 电源）
- 导通电阻（RON）最大为 20Ω 的开关（CLM4717）
- 导通电阻匹配度最大为 0.4Ω（+3.0V 电源）
- 平坦度最大为 1.2Ω（+3.0V 电源）
- 轨到轨信号处理能力
- 高关断隔离度：-55dB（10MHz）
- 低串扰：-80dB（10MHz）
- 低失真：0.03%
- 与 +1.8V CMOS 逻辑兼容
- 在 ±25℃ 时漏电流 < 0.5nA
应用领域
- USB 1.1 信号切换电路
- 电池供电设备的音频/视频信号路由
- 耳机切换
- 低压数据采集系统
- 采样保持电路
- 手机
- 个人数字助理（PDA）
