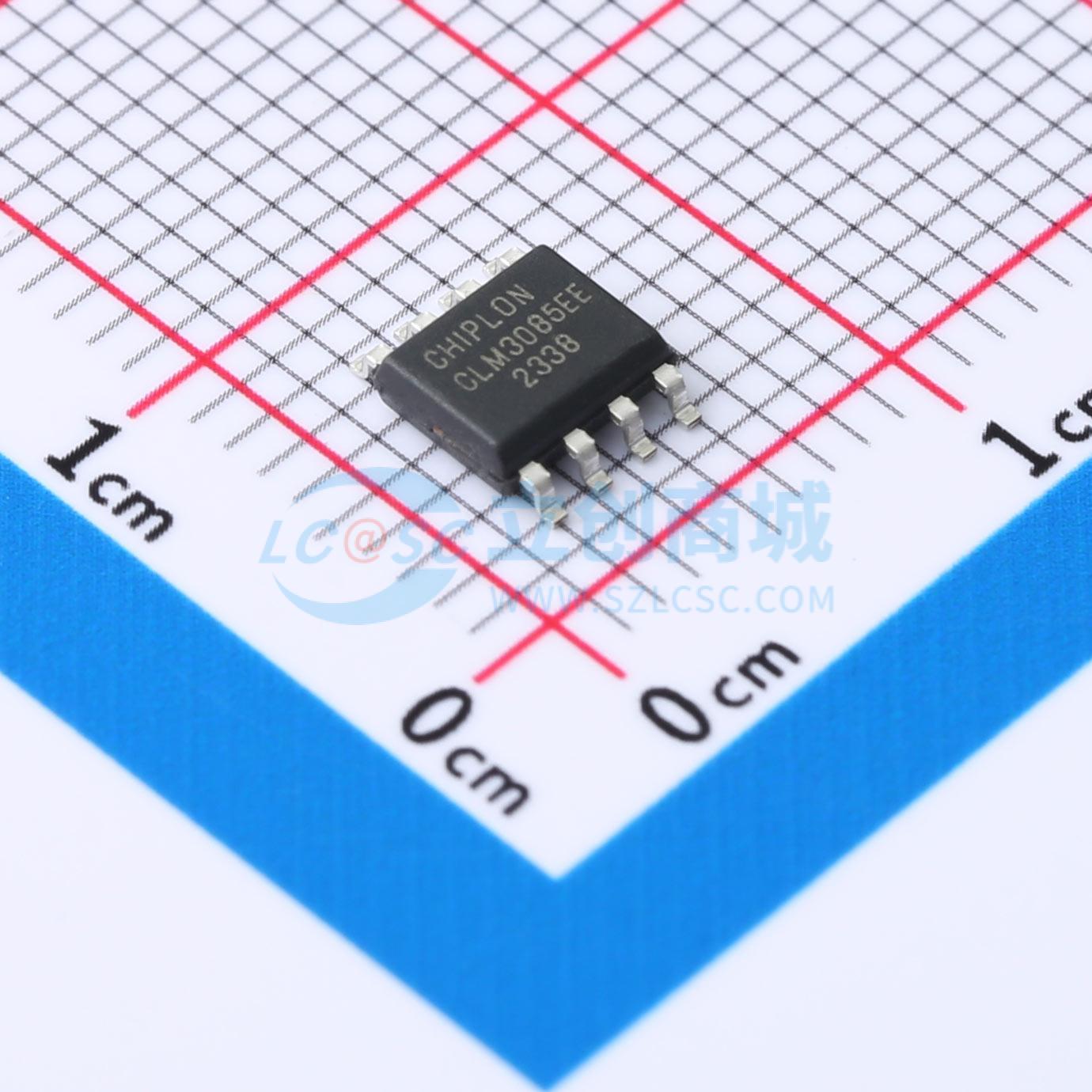

温馨提醒：图片仅供参考，商品以实物为准

CLM3085EESA+

±15kV ESD保护、失效保护、高速（10Mbps）、摆率限制、RS-485/RS-422收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CLM3080E–CLM3089E是具有±15kV ESD保护功能的RS-485 / RS-422高速收发器，包含一个驱动器和一个接收器。这些器件具有失效保护电路，当接收器输入开路或短路时，可确保接收器输出为逻辑高电平。这意味着，如果挂接在终端匹配总线上的所有发送器都禁用（高阻），则接收器输出将为逻辑高电平。
品牌名称: CHIPLON(启珑)
商品型号: CLM3085EESA+
商品编号: C437280
商品封装: SOP-8
包装方式: 管装
商品毛重: 0.4605克(g)

商品参数

商品概述

CLM3080E–CLM3089E是具有±15kV ESD保护功能的RS-485 / RS-422高速收发器，包含一个驱动器和一个接收器。这些器件具有失效保护电路，当接收器输入开路或短路时，可确保接收器输出为逻辑高电平。这意味着，如果挂接在终端匹配总线上的所有发送器都禁用（高阻），则接收器输出将为逻辑高电平。CLM3080E / CLM3081E / CLM3082E具有减小的摆率驱动，能最大限度地减小EMI和由于不恰当的电缆端接而产生的反射，实现高达115kbps的无误码数据传输。CLM3083E / CLM3084E / CLM3085E具有更高的驱动输出摆率限制，可实现高达500kbps的传输速度。CLM3086E / CLM3087E / CLM3088E驱动器的摆率不受限制，可实现高达10Mbps的传输速度。CLM3089E的摆率可以通过使用单个三态驱动器进行引脚选择，以适应115kbps，500kbps和10Mbps的传输速率。所有器件均具有增强的ESD保护。使用人体模型，所有发送器输出和接收器输入均被保护为±15kV。在空载或满负载并且驱动器禁用情况下，这些收发器通常消耗375μA的电源电流。所有器件的接收器均具有1/8 - 单位 - 负载的输入阻抗，可在总线上挂接多达256个收发器。CLM3082E / CLM3085E / CLM3088E用于半双工通信。CLM3080E / CLM3081E / CLM3083E / CLM3084E / CLM3086E / CLM3087E用于全双工通信。CLM3089E可设置为半双工或全双工，并具有独立的、可有引脚设置的收发器输出相位。

商品特性

为RS - 485 I/O引脚提供±15kV的ESD保护，人体模型
真正的失效保护接收器，与EIA / TIA - 485兼容
增大的摆率限制，有助于无误码数据传输（CLM3080E–CLM3085E / CLM3089E）
1nA低电流关断模式（CLM3081E / CLM3084E / CLM3087E除外）
可通过引脚选择全双工/半双工模式（CLM3089E）
为纠正双绞线反接提供相位控制（CLM3089E）
总线上允许挂接多达256个收发器

应用领域

RS - 422 / RS - 485通讯
电平转换器
用于EMI敏感应用的收发器
工业控制局域网

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.75V~5.25V
	数据速率	500Kbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	375uA
	通讯模式	半双工
