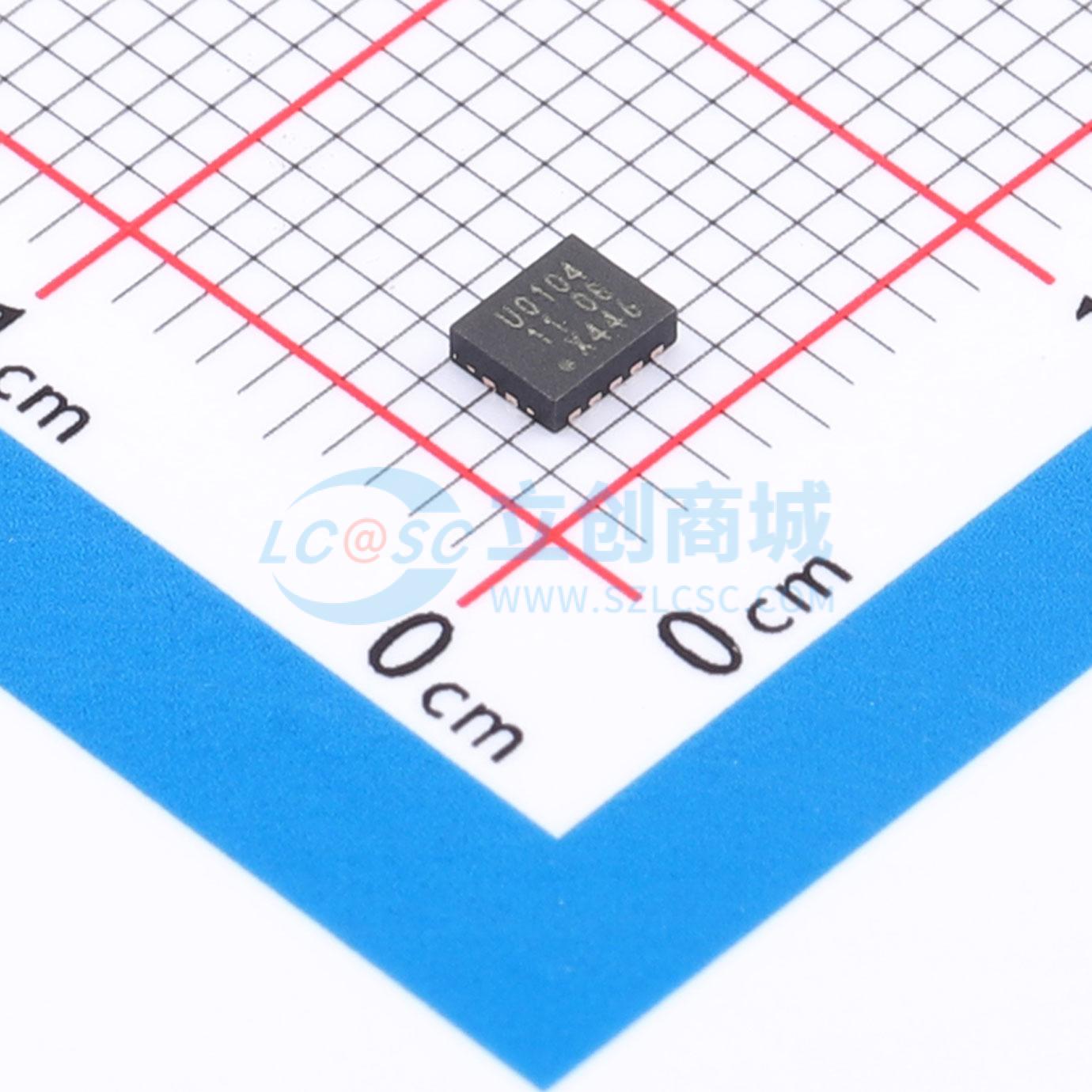

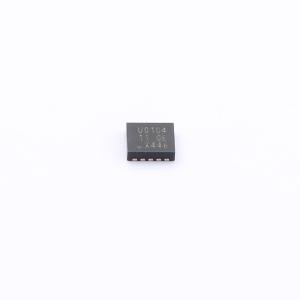

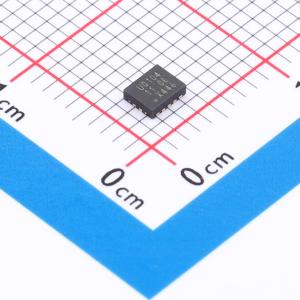

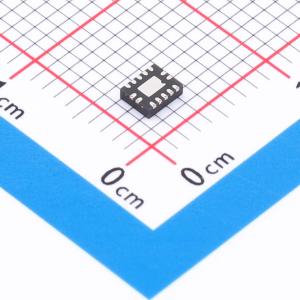

温馨提醒：图片仅供参考，商品以实物为准
NXU0104BQ-Q100X
4位双电源电压电平转换缓冲器，带施密特触发器和三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款4位双电源电平转换缓冲器，具有施密特触发输入和三态输出。具有四个数据输入（An）、四个数据输出（YBn）和一个输出使能输入（OE）。VCCA和VCCB可在0.9V至5.5V之间的任何电压下供电，适用于任何电压节点（1.2V、1.5V、1.8V、2.5V、3.3V和5.0V）之间的转换。便于数据总线之间的异步通信，在四个通道上从A总线向B总线单向传输数据
- 品牌名称
- Nexperia(安世)
- 商品型号
- NXU0104BQ-Q100X
- 商品编号
- C41581498
- 商品封装
- VQFN-14
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 0.9V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 4 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 系列 | - | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 3uA | |
| 传播延迟(tpd) | 39.4ns | |
| 功能特性 | 掉电隔离；输出使能；电平转换 |
商品概述
NXU0104-Q100是一款4位、双电源电平转换缓冲器，具备施密特触发输入和三态输出。它包含四个数据输入（An）、四个数据输出（YBn）以及一个输出使能输入（OE）。VCCA和VCCB均可在0.9 V至5.5 V之间的任意电压下供电，使得该器件适用于在任意电压节点（1.2 V、1.5 V、1.8 V、2.5 V、3.3 V和5.0 V）之间进行转换。该器件促进数据总线之间的异步通信，通过四个通道将数据以固定方向（单向）从A总线传输到B总线。OE引脚可参考VCCA或VCCB域，当OE引脚置为低电平时，输出被禁用并进入高阻态，从而隔离总线。OE引脚可以悬空或外部下拉至地，以确保在电源上电或下电期间输出处于高阻态。该器件确保在整个电源电压范围内具有低静态和动态功耗，并针对使用IOFF的部分掉电应用进行了全面规定。IOFF电路可防止在器件掉电或任一电源断开（悬空）时，可能造成损坏的回流电流通过器件。无需电源时序控制，并可防止电源转换期间的输出毛刺。因此，在电源上电/下电期间的电源转换不会在输出端出现毛刺。该产品已通过汽车电子委员会AEC-Q100（1级）标准认证，适用于汽车应用。
商品特性
- 符合AEC-Q100（1级）标准的汽车产品认证
- 工作温度范围：-40℃至+85℃以及-40℃至+125℃
- 宽电源电压范围：VCCA：0.9 V至5.5 V；VCCB：0.9 V至5.5 V
- 低功耗：在1.1 V至5.5 V电源电压范围内，典型值为3 μA（Tamb = 25 °C），最大值为5 μA（Tamb = -40 °C至+125 °C）
- 施密特触发输入，输入端集成静态高阻下拉电阻
- 最大数据速率：250 Mbps（≥ 1.8 V至5 V转换）
- 输出使能（OE）允许连接到VCCA或VCCB域
- 当任一电源电压低于100 mV或断开（悬空）时进入挂起模式
- 低噪声过冲和下冲，小于VCCO的10%
- IOFF电路提供部分掉电模式操作
- 闩锁性能超过100 mA（符合JESD78D Class II标准）
- 符合JEDEC标准：JESD8-12（0.9 V至1.3 V）、JESD8-11（1.4 V至1.6 V）、JESD8-7（1.65 V至1.95 V）、JESD8-5（2.3 V至2.7 V）、JESD8C（2.7 V至3.6 V）、JESD12-6（4.5 V至5.5 V）
- ESD保护：HBM：超过2500 V（符合ANSI/ESDA/JEDEC JS-001 class 2）；CDM：超过1500 V（符合ANSI/ESDA/JEDEC JS-002 class C3）
- 类似功能器件：NXU0204-Q100和NXU0304-Q100
- 采用带侧边可焊翼的DHVQFN封装，支持焊点自动光学检测
应用领域
- 通用输入/输出电平转换
- 嘈杂环境或慢速输入信号
- 支持推挽电压转换的协议，如UART、SPI和JTAG
- 消费电子
