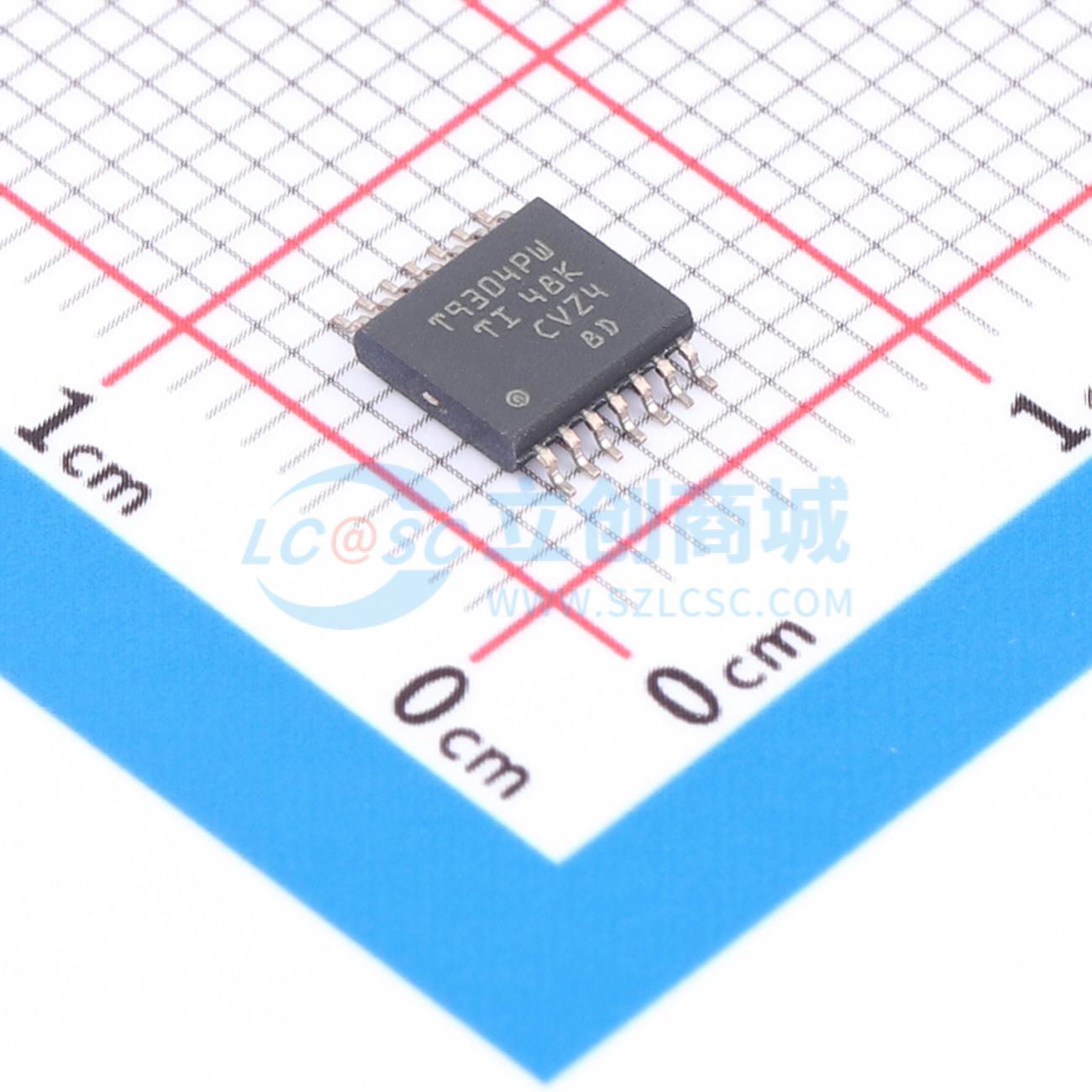

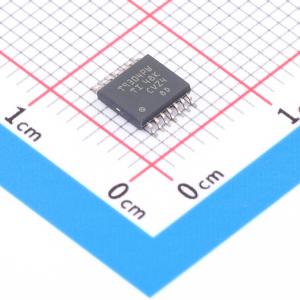

TLV9304QPWRQ1
40V、1MHz、RRO运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV9304QPWRQ1
- 商品编号
- C41589299
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 1.433333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 3V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 输入电压噪声密度(eN) | 33nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 静态电流(Iq) | 150uA | |
| 输出电流 | 60mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 4.5V~40V | |
| 双电源电压(Vee~Vcc) | 2.25V~20V；-20V~-2.25V |
商品概述
TLV930x-Q1系列（TLV9301-Q1、TLV9302-Q1和TLV9304-Q1）是一款40V、成本优化的运算放大器系列。这些器件具备出色的通用直流和交流规格，包括轨到轨输出，典型值±0.5mV的低失调，典型值±2μV/℃的低失调漂移，以及1MHz带宽。宽差分输入电压范围、高输出电流（±60mA）和高压摆率（3V/μs）等实用特性，使TLV930x-Q1成为适用于高压、成本敏感应用的稳健运算放大器。TLV930x-Q1系列运算放大器采用标准封装，额定工作温度范围为-40℃至125℃。
商品特性
- 低失调电压: ±0.5mV
- 低失调电压漂移: ±2μV/℃
- 低噪声: 1kHz 下为 33nV/√Hz
- 高共模抑制比: 110dB
- 低偏置电流: ±10pA
- 轨到轨输出
- 宽带宽: 1MHz GBW
- 高压摆率: 3V/μs
- 低静态电流: 每个放大器 150μA
- 宽电源电压范围: ±2.25V 至 ±20V，4.5V 至 40V
- 稳健的EMI性能: 1GHz 下为 72dB
- 支持多路复用器友好型/比较器输入
- 差分和共模输入电压范围可达电源轨
- 提供行业标准封装
- 单路版本提供 SOT-23-5 和 SC70 封装
- 双路版本提供 SOIC-8、TSSOP-8 和 VSSOP-8 封装
- 四路版本提供 SOIC-14 和 TSSOP-14 封装
应用领域
- 商业网络和服务器 PSU
- 工业 AC-DC
- 商业 DC/DC
- 电机驱动:交流和伺服驱动电源
- 楼宇自动化
