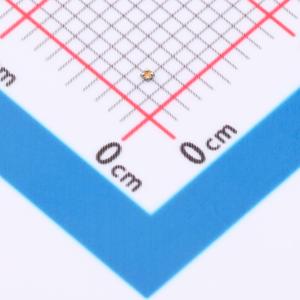

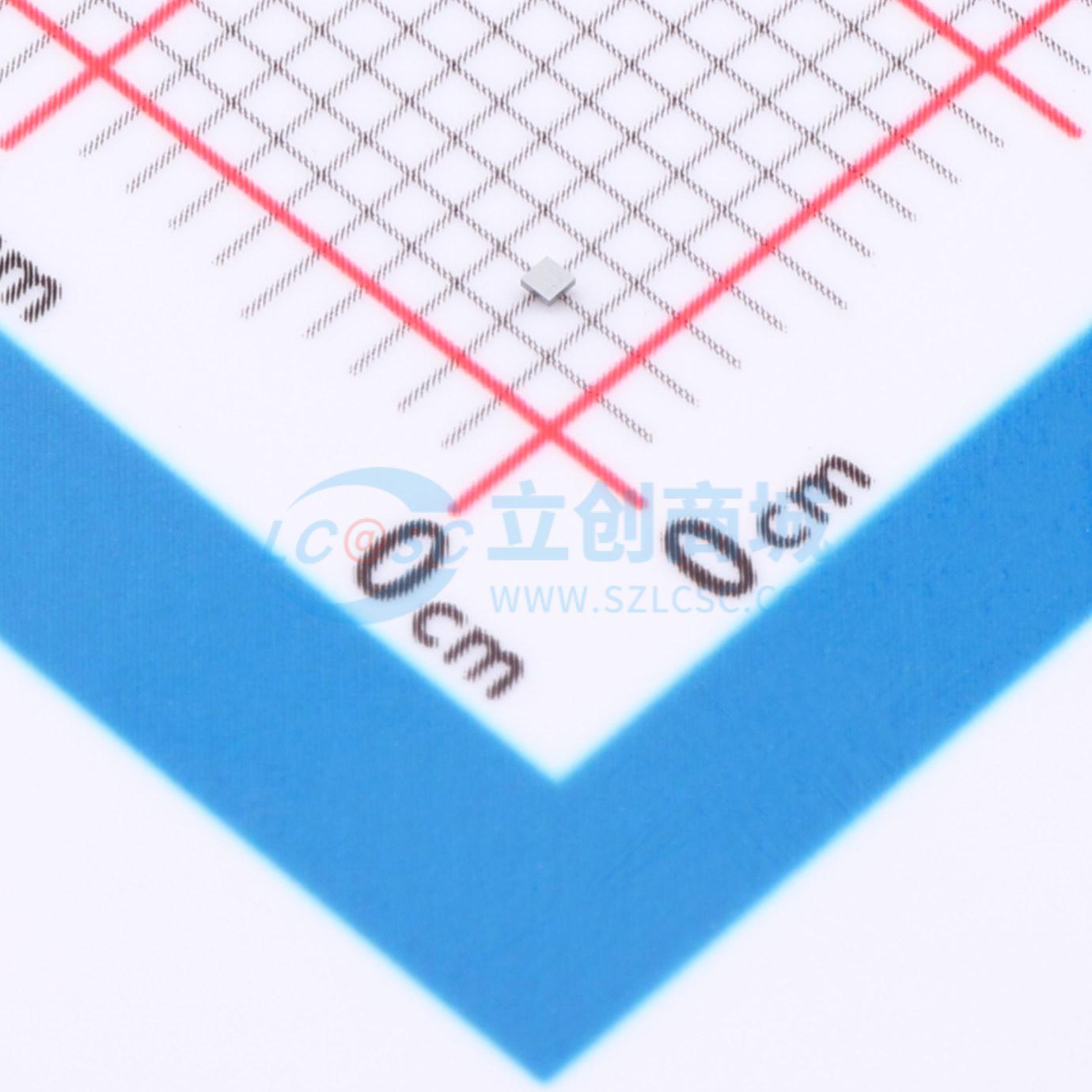

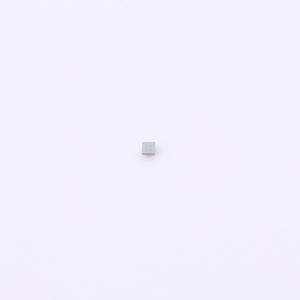

温馨提醒：图片仅供参考，商品以实物为准

TPS7A2030YCKR

300mA超低噪声、低静态电流、高电源抑制比LDO

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TPS7A2030YCKR
商品编号: C41589305
商品封装: DSBGA-4
包装方式: 袋装
商品毛重: 1克(g)

商品参数

	属性	参数值
	静态电流(Iq)	6.5uA
	噪声	7uVrms
	功能特性	内置软启动；输入欠压保护；使能控制；热关断；输出放电；过流保护；短路保护
	工作温度	-40℃~+150℃
	输出通道数	1

商品概述

TPS7A20是一款可输出300mA输出电流的超小型低压差(LDO)线性稳压器。TPS7A20设计可提供低噪声、高PSRR以及出色的负载和线性瞬态性能，可满足RF和其他敏感模拟电路的要求。采用创新设计技术，TPS7A20无需额外添加噪声旁路电容即可实现超低噪声性能。TPS7A20还具备低静态电流的优势，非常适合电池供电应用。其输入电压范围为1.6V至6.0V，输出电压范围为0.8V至5.5V，可用于多种应用场景。该器件采用精密基准电路，在负载、线性和温度变化范围内可提供最大1.5%的输出精度。TPS7A20内置软启动功能以降低浪涌电流，从而最大程度减小启动过程中的输入压降。该器件配合小型陶瓷电容即可稳定工作，可实现较小的整体解决方案尺寸。TPS7A20带有智能使能输入电路，内置受控下拉电阻，即使EN引脚悬空也可保持LDO处于禁用状态，有助于省去EN引脚下拉所需的外部元件。

商品特性

输出电压噪声为7 μVRMS
无需噪声旁路电容
高PSRR:95dB（1kHz）
极低IQ:6.5 μA
输入电压范围:1.6 V 至 6.0 V
输出电压范围:0.8 V 至 5.5 V
输出电压容差:最大±1.5%
最大压降140mV（300mA输出，VOUT = 3.3 V时）
最大压降145mV（300mA输出，VOUT = 3.3 V，DBV封装时）
低浪涌电流
智能使能下拉
最小1μF陶瓷输出电容即可保持稳定
提供多种封装:1 mm × 1 mm × 2 SON (DQN)；0.616 mm × 0.616 mm DSBGA (YCK)；0.612 mm × 0.612 mm DSBGA (YCJ)；2.9 mm × 2.8 mm SOT23-5 (DBV)

应用领域

智能手机和平板电脑
IP网络摄像机
便携式医疗设备
智能电表和现场变送器
电机驱动
可穿戴设备

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	6V
	输出电压	5.5V
	电源纹波抑制比(PSRR)	92dB@(1kHz)
	压差	140mV@(300mA)
