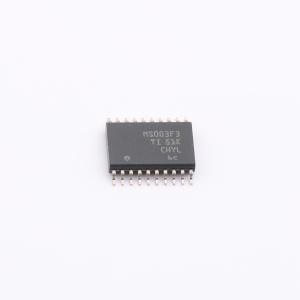

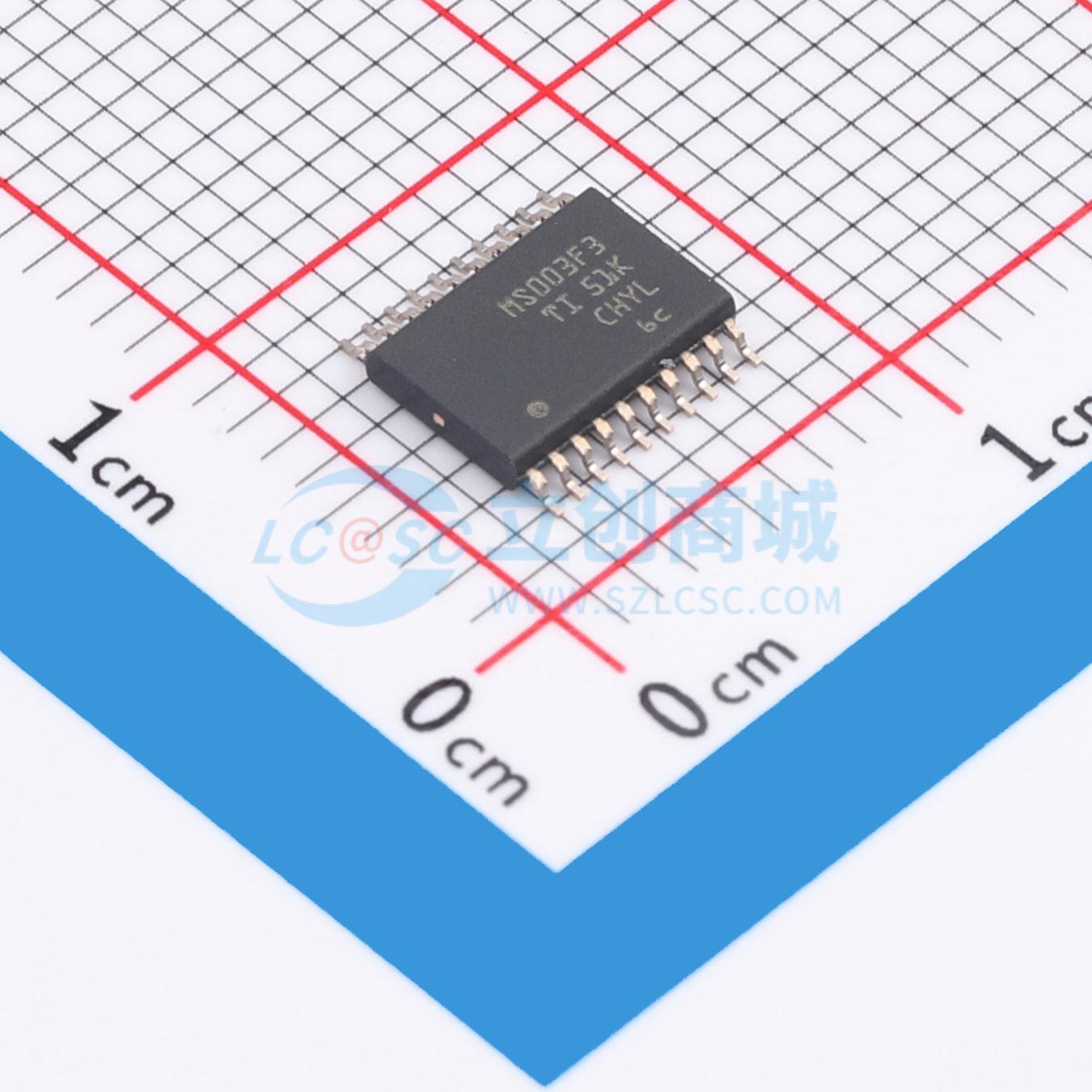

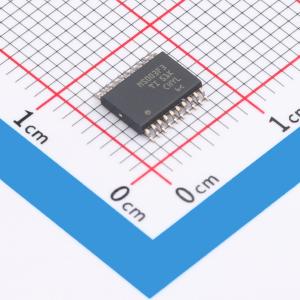

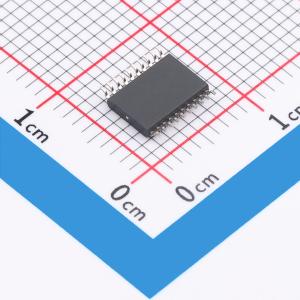

MSPS003F3SPW20R

MSPM0C110x和MSPS003微控制器（MCU）属于高集成度、超低功耗的MSP 32位MCU系列，基于增强型Arm Cortex-M0+核心平台，最高工作频率为24MHz。这些经过成本优化的MCU提供高性能模拟外设集成，支持-40℃至125℃的扩展温度范围，供电电压范围为1.62V至3.6V。MSPM0C110x器件提供最高16KB嵌入式闪存程序存储器，搭配1KB SRAM。这些MCU集成了精度为-2%至+1.2%的高速片上振荡器，无需外接晶体。附加特性包括1通道DMA、CRC-16加速器，以及多种高性能模拟外设，例如1个以VDD为电压参考的12位1.5Msps ADC，还有片上温度传感器。这些器件还提供智能数字外设，例如1个16位高级定时器、2个16位通用定时器、1个窗口看门狗定时器，以及多种通信外设，包括1个UART、1个SPI和1个I2C。这些通信外设支持LIN、IrDA、DALI、曼彻斯特编码、智能卡、SMBus和PMBus协议。TI MSPM0低功耗MCU系列包含不同程度模拟和数字集成的器件，可帮助客户找到满足项目需求的MCU。该架构结合丰富的低功耗模式，针对便携式测量应用延长电池续航进行了优化。MSPM0C110x MCU拥有完善的软硬件生态系统，提供参考设计和代码示例，可快速启动设计。开发套件包含可购买的LaunchPad开发套件以及目标插座板的设计文件。TI还提供免费的MSP软件开发套件（SDK），可在TI Resource Explorer中的Code Composer Studio IDE桌面版和云版中获取。MSPM0 MCU还拥有丰富的在线资料、MSP Academy培训，以及通过TI E2E支持论坛提供的在线支持。如需获取完整的模块说明，请参考MSPM0 C系列24MHz微控制器技术参考手册。必须根据器件级ESD规范施加系统级ESD保护，以防止电过载或数据、代码存储器受到干扰。

• 采用Arm 32位Cortex-M0+ CPU，最高工作频率24MHz
• 支持扩展工作温度范围:-40℃至125℃
• 供电电压范围1.62V至3.6V
• 最高配备16KB闪存、1KB SRAM
• 1个模数转换器（ADC）最高支持10个外部通道，10位精度下采样率可达1.7Msps，12位精度下采样率可达1.5Msps，以VDD作为电压参考
• 可配置1.4V或2.5V内部ADC参考电压（VREF）
• 集成温度传感器
• 集成电源监控器
• 提供优化的低功耗模式:RUN模式功耗87µA/MHz；STOP模式4MHz下609µA，32kHz下311µA；STANDBY模式5µA，保留SRAM；SHUTDOWN模式200nA
• 1通道DMA控制器专用于ADC
• 3个定时器，最高支持14个PWM通道
• 1个支持死区的16位高级定时器，最高支持8个PWM通道
• 1个16位通用定时器，带4个捕获/比较通道
• 1个16位通用定时器，带2个捕获/比较通道
• 集成窗口看门狗定时器
• BEEPER可生成1kHz、2kHz、4kHz或8kHz方波驱动外部蜂鸣器
• 1个UART接口，支持LIN、IrDA、DALI、智能卡、曼彻斯特编码，支持STANDBY模式下低功耗运行
• 1个I2C接口，支持FM+（1Mbps）、SMBus、PMBus，支持STOP模式唤醒
• 1个SPI接口，最高支持12Mbps传输速率
• 内置24MHz振荡器，精度范围-2%至+1.2%（SYSOSC）
• 内置32kHz低频振荡器（LFOSC）
• 支持循环冗余校验（CRC-16）保障数据完整性
• 最高支持18个GPIO
• 2个5V耐压开漏IO
• 支持2针串行线调试（SWD）
• 多种封装可选:20引脚TSSOP (PW)、20引脚VSSOP (DGS)、20引脚WQFN (RUK)、16引脚SOT (DYY)、8引脚SOT (DDF)、8引脚WSON (DSG)、8引脚DSBGA (YCJ)
• 包含多个家族成员:MSPS003F4为16KB闪存、1KB RAM；MSPS003F3为8KB闪存、1KB RAM；MSPM0C1104为16KB闪存、1KB RAM；MSPM0C1103为8KB闪存、1KB RAM
• 提供LP-MSPM0C1104 LaunchPad开发套件
• 提供MSP软件开发套件（SDK）

• 电池充电与管理
• 电源供电与输电
• 个人电子设备
• 建筑安防与火灾安全
• 互联外设与打印机
• 电网基础设施
• 智能电表
• 通信模块
• 医疗与健康
• 照明
