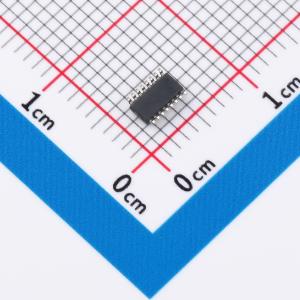

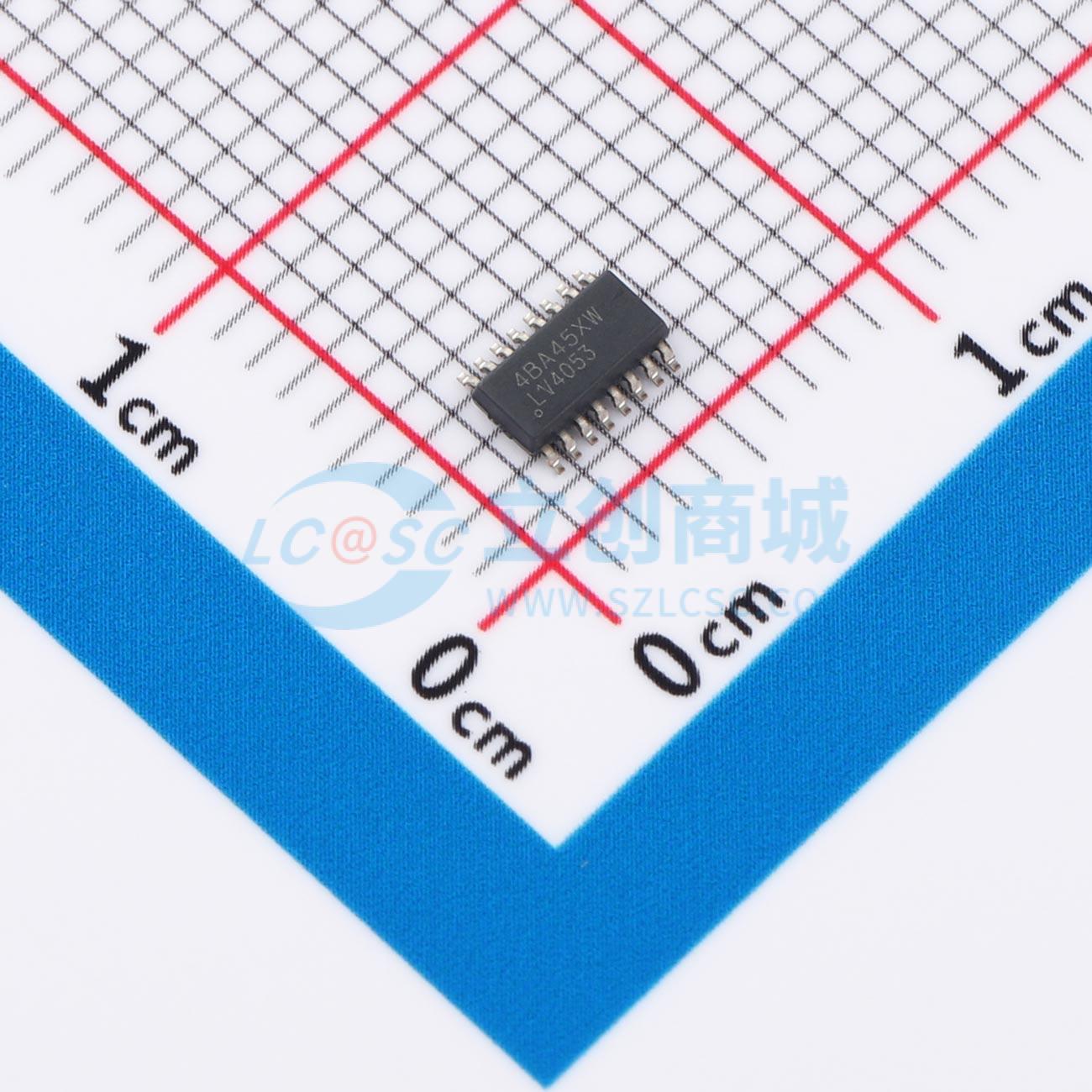

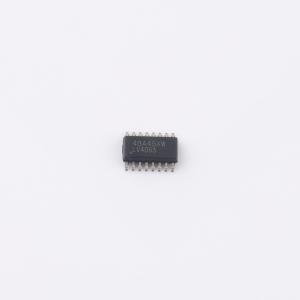

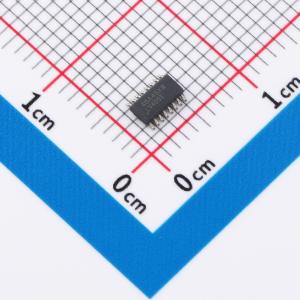

SN74LV4053ADYYR
三通道2通道模拟多路复用器或解复用器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这些三路2通道CMOS模拟多路复用器/多路解复用器可在1.65V至5.5V VCC电压下运行。能够处理模拟和数字信号。每个通道允许在任意方向传输振幅高达5.5V（峰值）的信号。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV4053ADYYR
- 商品编号
- C41575569
- 商品封装
- TSOT-23-16
- 包装方式
- 编带
- 商品毛重
- 0.161743克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 通道数 | 3 | |
| 导通电阻(Ron) | 225Ω@1.65V | |
| 工作电压 | 1.65V~5.5V | |
| 导通电容(Con) | 23pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 25ns | |
| 关闭时间(toff) | 35ns | |
| 带宽 | 60MHz | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 双向模拟通道 |
商品概述
这是三重2通道CMOS模拟多路复用器/解复用器，设计用于1.65V至5.5V VCC工作。SNx4LV4053A器件可同时处理模拟和数字信号，每个通道允许幅度最高达5.5V（峰值）的信号双向传输。应用包括信号选通、斩波、调制或解调（调制解调器），以及模数和数模转换系统的信号复用。
商品特性
- 1.65V至5.5V VCC工作
- 支持所有端口的混合模式电压工作
- 高开-关输出电压比
- 开关间串扰低
- 独立开关控制
- 极低输入电流
- 闩锁性能超过250mA，符合JESD 17标准
- ESD保护超过JESD 22标准要求
- 人体模型（A114-A）ESD可达2000V
- 充电器件模型（C101）ESD可达1000V
应用领域
- 电信
- 信息娱乐
- 信号选通与隔离
- 家用电器
- 可编程逻辑电路
- 调制解调
