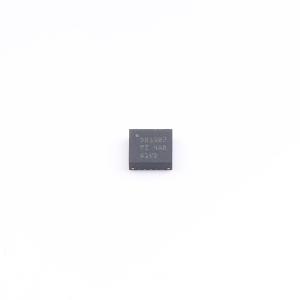

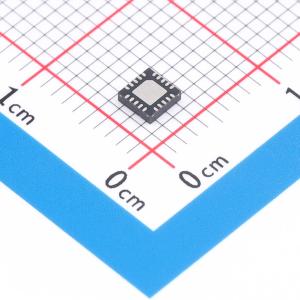

温馨提醒：图片仅供参考，商品以实物为准
LMKDB1102REYT
LMKDB1102REYT
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMKDB1102REYT
- 商品编号
- C41573550
- 商品封装
- VQFN-20(3x3)
- 包装方式
- 袋装
- 商品毛重
- 0.04克(g)
商品参数
参数完善中
商品概述
LMKDB器件是一款超低抖动LP-HCSL缓冲器系列，支持PCIe Gen 1至Gen 7，符合DB2000QL标准。该器件提供灵活的上电序列、故障安全输入、故障安全输出、独立输出激活和非激活引脚、输入信号丢失(LOS)检测和自动输出禁用功能，以及出色的电源噪声抑制性能。同时支持1.8V和3.3V供电电压，对于LMKDB1120，1.8V供电相比3.3V可节省250mW功耗。
商品特性
- LP-HCSL时钟缓冲器和时钟多路复用器
- 支持PCIe Gen 1至Gen 7
- 支持CC (Common Clock) 和 IR (Independent Reference) PCIe架构
- 支持带或不带SSC的输入时钟
- 符合Intel DB2000QL和DB1206规范
- 所有器件满足DB2000QL规格要求
- 极低附加抖动
- 156.25MHz下，12kHz至20MHz RMS附加抖动最大为31fs
- PCIe Gen 4附加抖动最大为13fs
- PCIe Gen 5附加抖动最大为5fs
- PCIe Gen 6附加抖动最大为3fs
- PCIe Gen 7附加抖动最大为2.1fs
- 故障安全输入
- 故障安全输出（仅LMKDB1120FS、LMKDB1108FS和LMKDB1104FS）
- 灵活的上电序列
- 自动输出禁用
- 独立输出使能
- SBI (Side Band Interface) 用于高速输出使能或禁用
- LOS (Loss of Signal) 输入检测
- 85Ω 或 100Ω 输出阻抗
- 支持1.8V / 3.3V ± 10%电源供电
- 环境温度范围为 -40℃ 至 105℃
应用领域
- 高性能计算
- 服务器主板
- NIC/SmartNIC
- 硬件加速器
