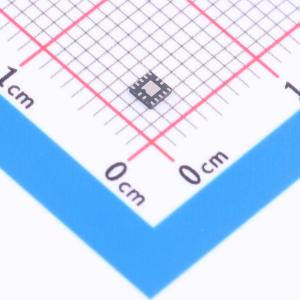

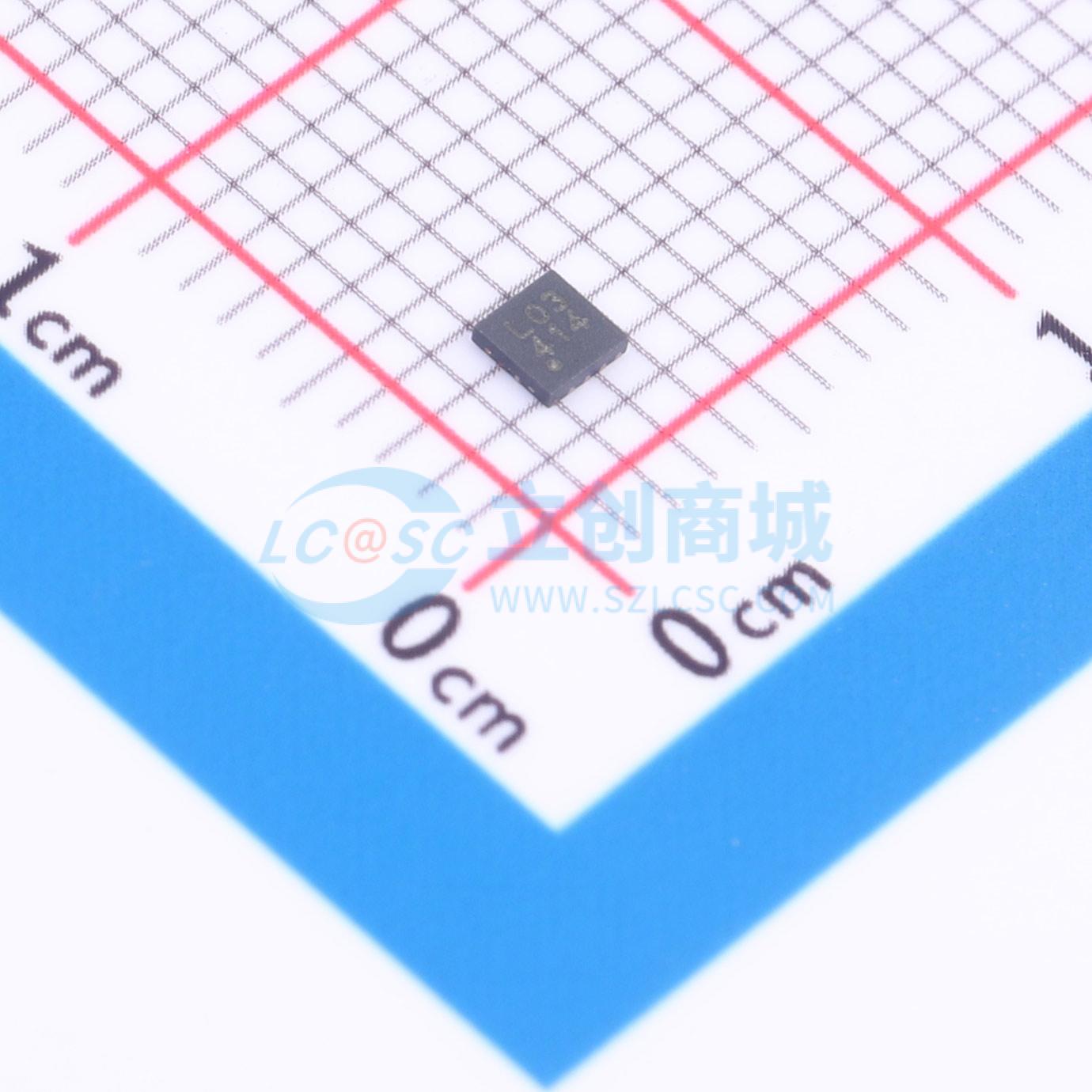

NXU0304BZZ

NXU0304是一款4位双电源电平转换缓冲器，具有施密特触发器输入和三态输出。它包含四个数据输入（An和B4）、四个数据输出（YBn和YA4）以及一个输出使能输入（OE）。VCCA和VCCB均可在0.9 V ~ 5.5 V之间的任意电压下供电，使得该器件适用于在任意电压节点（1.2 V、1.5 V、1.8 V、2.5 V、3.3 V和5.0 V）之间进行转换。该器件促进数据总线之间的异步通信，通过三个通道将数据以固定方向（单向）从A总线传输到B总线，并通过一个通道从B总线传输到A总线。OE引脚可参考VCCA或VCCB域，当OE引脚置为低电平时，输出被禁用并进入高阻抗关断状态，从而隔离总线。OE引脚可以悬空或外部下拉至地，以确保在电源上电或下电期间输出保持高阻抗状态。该器件确保在整个电源电压范围内具有低静态和动态功耗，并针对使用IOFF的部分断电应用进行了全面规定。IOFF电路可防止在器件断电或任一电源断开（悬空）时产生潜在的有害回流电流。无需电源时序控制，并可防止电源转换期间的输出毛刺。因此，在电源上电/下电期间的电源转换过程中，输出端不会出现毛刺。

• 宽电源电压范围：VCCA：0.9 V ~ 5.5 V；VCCB：0.9 V ~ 5.5 V
• 适用于1.1 V ~ 5.5 V电源电压范围的低功耗：在25°C时为3 μA；在-40°C ~ +125°C时为5 μA
• 施密特触发器输入，输入端集成静态高阻值下拉电阻
• 最大数据速率：250 Mbps（适用于≥1.8 V至5 V转换）
• 高输出驱动能力：在5 V下为12 mA
• 输出使能（OE）允许连接至VCCA或VCCB域
• 当任一电源电压低于100 mV或断开（悬空）时进入挂起模式
• 低噪声过冲和下冲：小于VCCO的10%
• IOFF电路提供部分断电模式操作
• 闩锁性能超过JESD78D Class II规定的100 mA
• 符合JEDEC标准：JESD8-12（0.9 V ~ 1.3 V）、JESD8-11（1.4 V ~ 1.6 V）、JESD8-7（1.65 V ~ 1.95 V）、JESD8-5（2.3 V ~ 2.7 V）、JESD8C（2.7 V ~ 3.6 V）、JESD12-6（4.5 V ~ 5.5 V）
• ESD保护：HBM：超过ANSI/ESDA/JEDEC JS-001 class 2的2500 V；CDM：超过ANSI/ESDA/JEDEC JS-002 class C3的1500 V
• 工作温度范围：-40°C ~ +85°C和-40°C ~ +125°C
• 类似功能器件：NXU0104和NXU0204

• 通用I/O电平转换
• 支持推挽电压转换
• 消费电子
