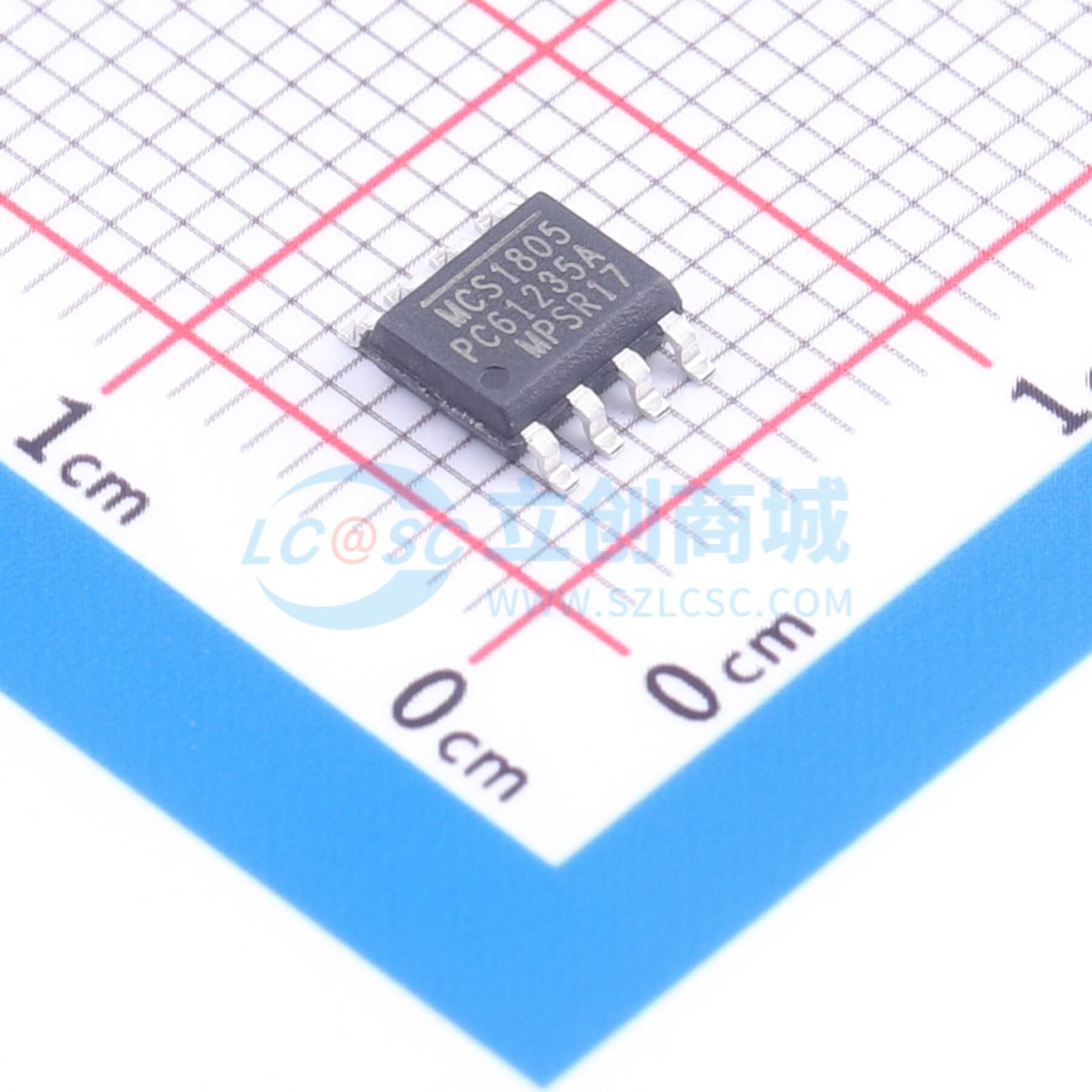

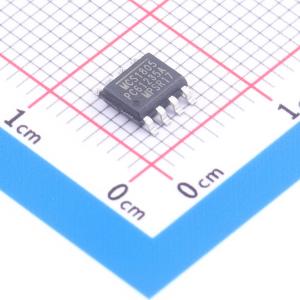

MCS1805GS-310-B-Z

品牌名称: MPS(芯源)
商品型号: MCS1805GS-310-B-Z
商品编号: C41570644
商品封装: SOIC-8
包装方式: 编带
商品毛重: 14.28克(g)

商品参数

	属性	参数值
	商品目录	电流传感器

	属性	参数值
	功能特性	过流保护；欠压锁定

商品概述

MCS1805是一款用于交流或直流电流检测的线性霍尔效应电流传感器集成电路。差分霍尔阵列可消除任何杂散磁场。初级导体的低电阻允许大电流在集成电路附近流动，该集成电路包含高精度霍尔传感器。该电流产生磁场，由集成的霍尔传感器在两个不同点进行感测。然后，这两点之间的磁场差被转换为与施加电流成比例的电压。采用旋转电流技术以实现低且稳定的偏移。初级导电路径引脚与传感器引脚之间的电流隔离使MCS1805能够替代光耦合器或其他隔离器件。MCS1805集成了快速过流检测功能，便于监控系统中的过流事件。MCS1805所需的外部元件数量极少。该器件的小尺寸封装节省了电路板面积，非常适合空间受限的应用。它采用SOIC-8封装。

商品特性

3.3V或5V单电源选项
通过差分传感免疫外部梯度磁场
极低噪声密度
最小隔离电压3kV_RMS
最大工作电压580 V_RMS
总精度±2.5%
5A至50A双向或单向量程
120kHz带宽
从IPMAX的50%到240%可定制过流检测
快速过流检测，响应时间为1μs
输出电压与交流或直流电流成比例
输出电压随电源电压变化
出厂微调以确保精度
采用SOIC-8封装

应用领域

电机控制
汽车系统
负载检测与管理
开关模式电源
过流故障保护
