温馨提醒：图片仅供参考，商品以实物为准

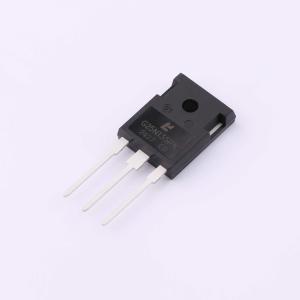

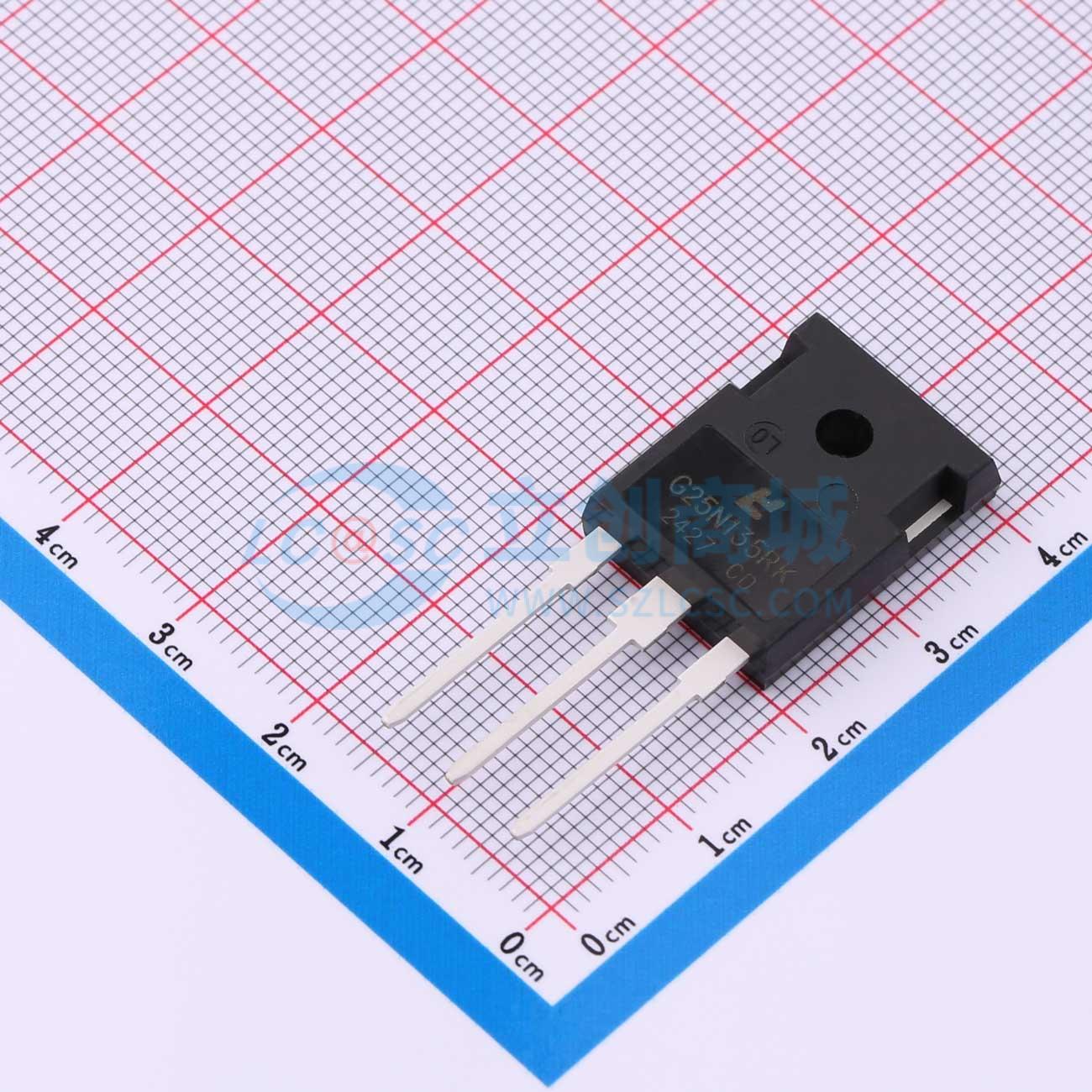

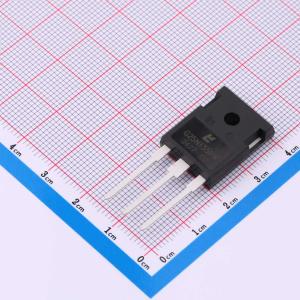

MLG25N135RK
IGBT 25A 1350V
- 描述
- IGBT类型：场截止沟槽，集射极击穿电压Vces=1350V，集电极电流Ic=25A
- 品牌名称
- minos(迈诺斯)
- 商品型号
- MLG25N135RK
- 商品编号
- C41433067
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.626667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | NPT(非穿通型) | |
| 耗散功率(Pd) | 208W | |
| 集射极击穿电压(Vces) | 1.35kV | |
| 集电极电流(Ic) | 25A | |
| 集电极脉冲电流(Icm) | 75A | |
| 集电极截止电流(Ices) | 1uA | |
| 集射极饱和电压(VCE(sat)) | 2.5V@25A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极阈值电压(Vge(th)) | 5.5V@1mA | |
| 栅极电荷量(Qg) | 142nC@25A,15V | |
| 输入电容(Cies) | 2.37nF@30V | |
| 输出电容(Coes) | 59pF | |
| 反向传输电容(Cres) | 43pF | |
| 开启延迟时间(Td(on)) | 34ns | |
| 关断延迟时间(Td(off)) | 198ns | |
| 工作温度 | -55℃~+175℃ |
