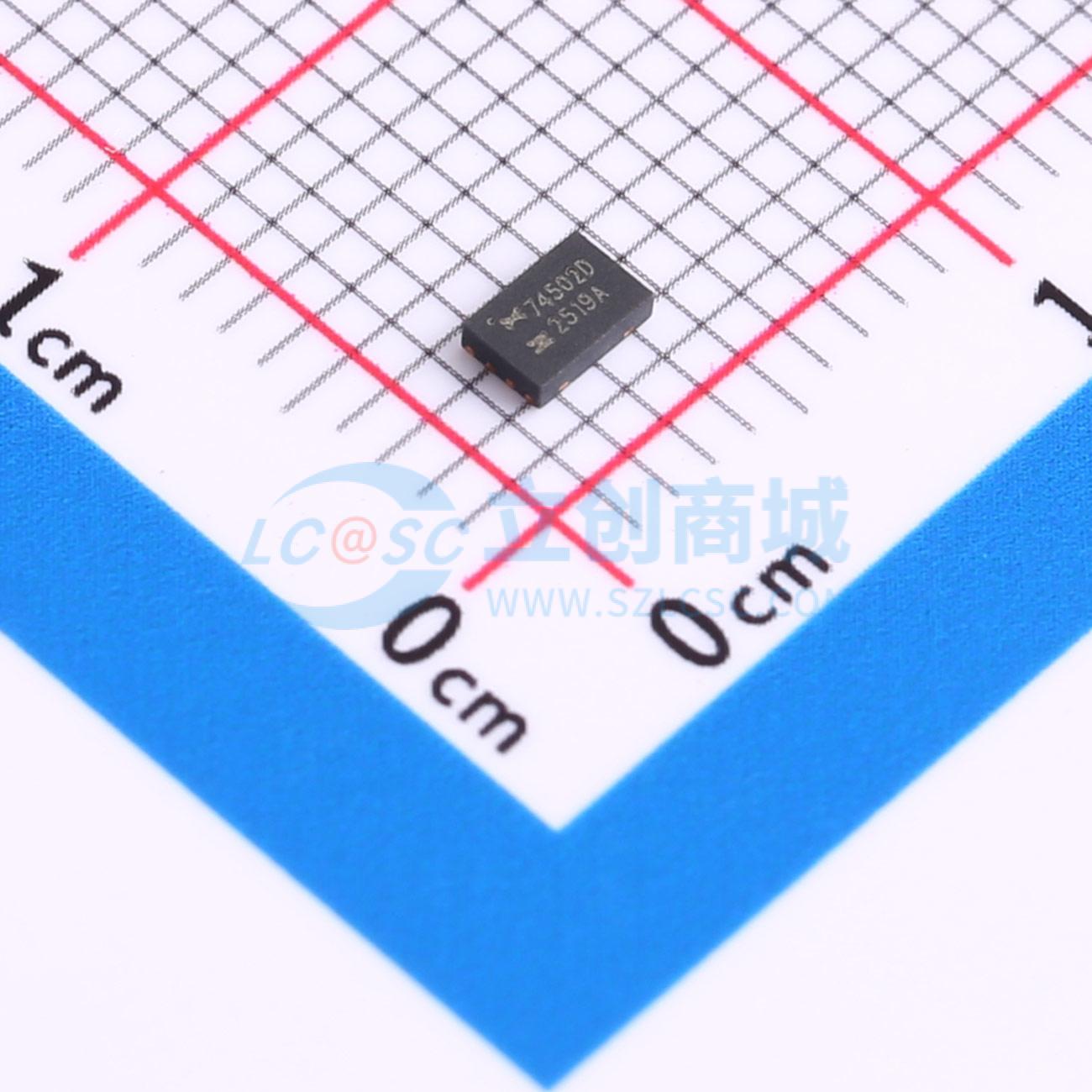

温馨提醒：图片仅供参考，商品以实物为准

MX74502D23

100V低损耗带反极性保护过压保护的负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有负载断开、OVP 和高栅极驱动功能的 3.2V 至 90V 工业 RPP 控制器，超低静态功耗EN=0V关断，静态功耗小于2uA，防止电压反接的耐负压90V能力
品牌名称: Wuxi Maxinmicro(无锡明芯微)
商品型号: MX74502D23
商品编号: C41433189
商品封装: DFN-8L(2x3)
包装方式: 编带
商品毛重: 0.098539克(g)

商品参数

商品概述

MX74502D23控制器与外部背对背连接的N沟道MOSFET配合工作，可实现低损耗反极性保护和负载断开的解决方案。该器件也可以配置为具有过压保护功能的负载开关，用于驱动高侧MOSFET。3.2V至90V的宽电源输入范围可实现对众多常用直流总线电压（例如，12V、24V和48V输入系统）的控制。该器件可以承受并保护负载免受低至 -90V的负电源电压的影响。 MX74502D23控制器为外部N沟道MOSFET提供电荷泵栅极驱动。当使能引脚处于低电平时，控制器关闭，消耗大约1μA的电流，从而在进入睡眠模式时提供低系统电流。MX74502D23还具有可编程的过压保护和欠压保护功能，可在发生故障时将负载从输入源切断。这些器件采用8引脚DNF2*3 - 8L封装，额定工作温度范围为 -40°C至 +150°C

商品特性

3.5V至90V输入范围（3.9V启动）
-90V反向电压额定值
集成电荷泵用于驱动外部背对背N沟道MOSFET
外部高侧开关MOSFET
外部反极性保护MOSFET
2.3A峰值栅极灌电流能力
8mA峰值栅极驱动拉电流能力
使能引脚特性
150μA典型工作静态电流（EN = 高电平）
1μA关断电流 @12V input（EN = 低电平）
可调节过压和欠压保护
-40°C至 +125°C环境工作温度范围
采用8引脚DFN2*3 - 8L封装

应用领域

工业工厂自动化和控制 - PLC数字输出模块
工业电机驱动
工业运输

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交98单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	低电平有效
	最大连续电流	2.3A

	属性	参数值
	工作电压	3.2V~90V
	导通电阻	1.6Ω
	工作温度	-40℃~+150℃
	特性	过压保护(OVP)；欠压保护(UVP)
