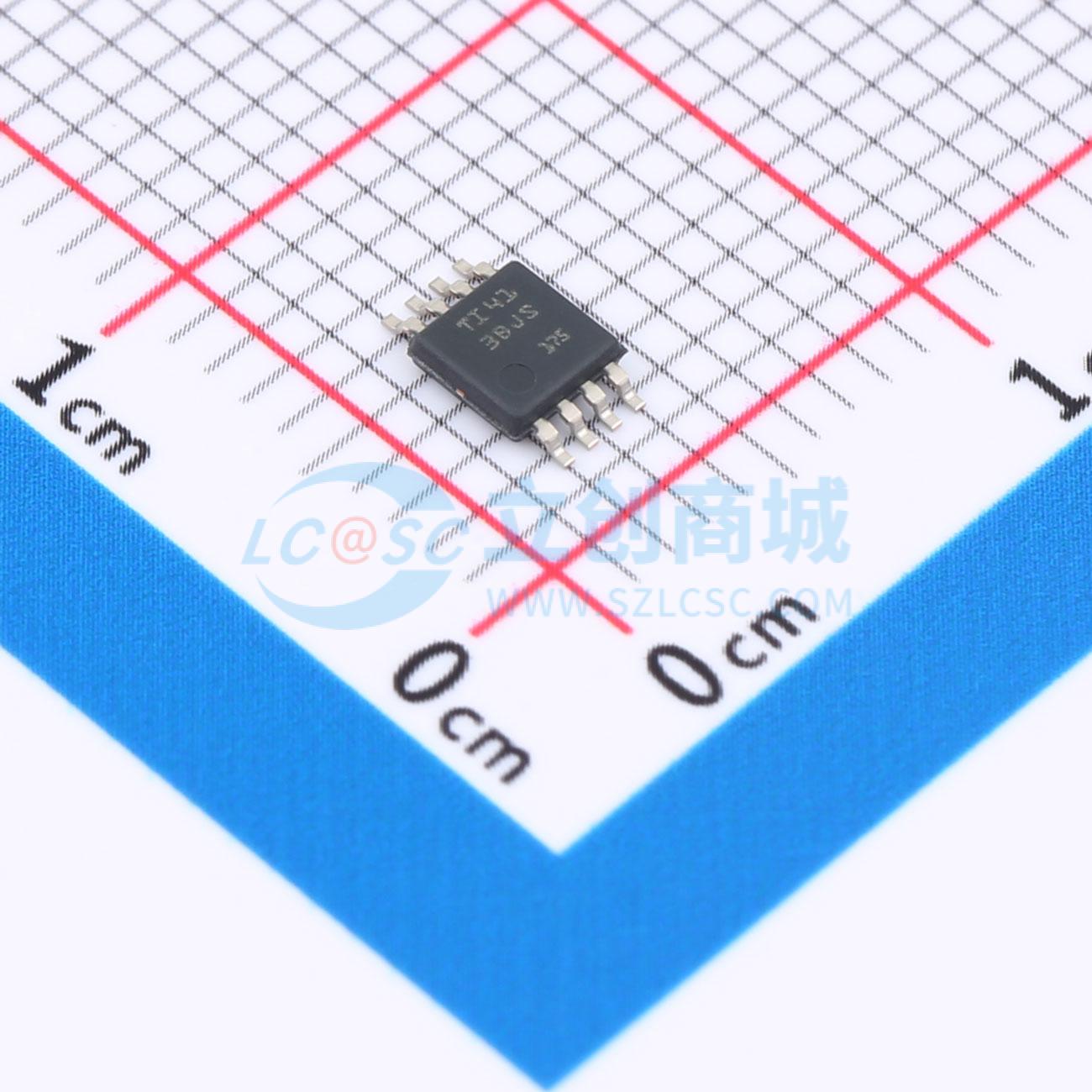

温馨提醒：图片仅供参考，商品以实物为准
OPA2392DGKR
精密、低失调电压、低噪声、低输入偏置电流、轨到轨输入输出运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2392DGKR
- 商品编号
- C41433427
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 2 | |
| 单电源电压 | 1.7V~5.5V | |
| 输入失调电压(Vos) | 1uV | |
| 输入失调电压温漂(Vos TC) | 180nV/℃ | |
| 增益带宽积(GBW) | 13MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 4.5V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 120dB | |
| 输入电压噪声密度(eN) | 4.4nV/√Hz@10kHz | |
| 输入偏置电流(Ib) | 0.01pA | |
| 静态电流(Iq) | 1.22mA | |
| 输出电流 | 65mA | |
| 输入失调电流(Ios) | 0.01pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制 |
商品概述
OPAx392系列运算放大器（包括OPA392、OPA2392和OPA4392）具备超低失调电压、失调漂移和输入偏置电流，支持轨至轨输入输出工作。除了精密直流精度外，其交流性能针对低噪声和快速建立瞬态响应进行了优化。这些特性使OPAx392适合用于驱动高精度模数转换器（ADCs）或缓冲高分辨率数模转换器（DACs）的输出。OPAx392采用e-trim™运算放大器技术，无需任何输入斩波或自动归零技术即可实现超低失调电压和失调电压漂移。该技术可为传感器输入或光电二极管电流-电压测量提供超低输入偏置电流，为光学模块或医疗仪器构建高性能跨阻抗级。
商品特性
- 最大失调电压为±10μV
- 失调漂移为±0.18μV/℃
- 输入偏置电流低至10fA
- 10kHz下噪声为4.4nV/√Hz
- 0.1Hz至10Hz范围内1/f噪声为2μVpp
- 支持低电源电压工作，电源范围为1.7V至5.5V
- 静态电流低至1.22mA
- 1V阶跃达到0.1%精度的建立时间为0.75μs
- 压摆率为4.5V/μs
- 短路输出电流为+65mA/-55mA
- 增益带宽为13MHz
- 轨至轨输入和输出
- 工作温度范围为-40℃至+125℃
- 输入具备EMI和RFI滤波
应用领域
- 多参数病人监护仪
- 心电图（ECG）
- 化学和气体分析仪
- 光学模块
- 模拟输入模块
- 过程分析（pH、气体、浓度、力和湿度）
- 气体探测器
- 模拟安防摄像头
- 商用DC/DC
- 脉搏血氧仪
- 互连直流（长距离、海底）
- 数据采集（DAQ）
