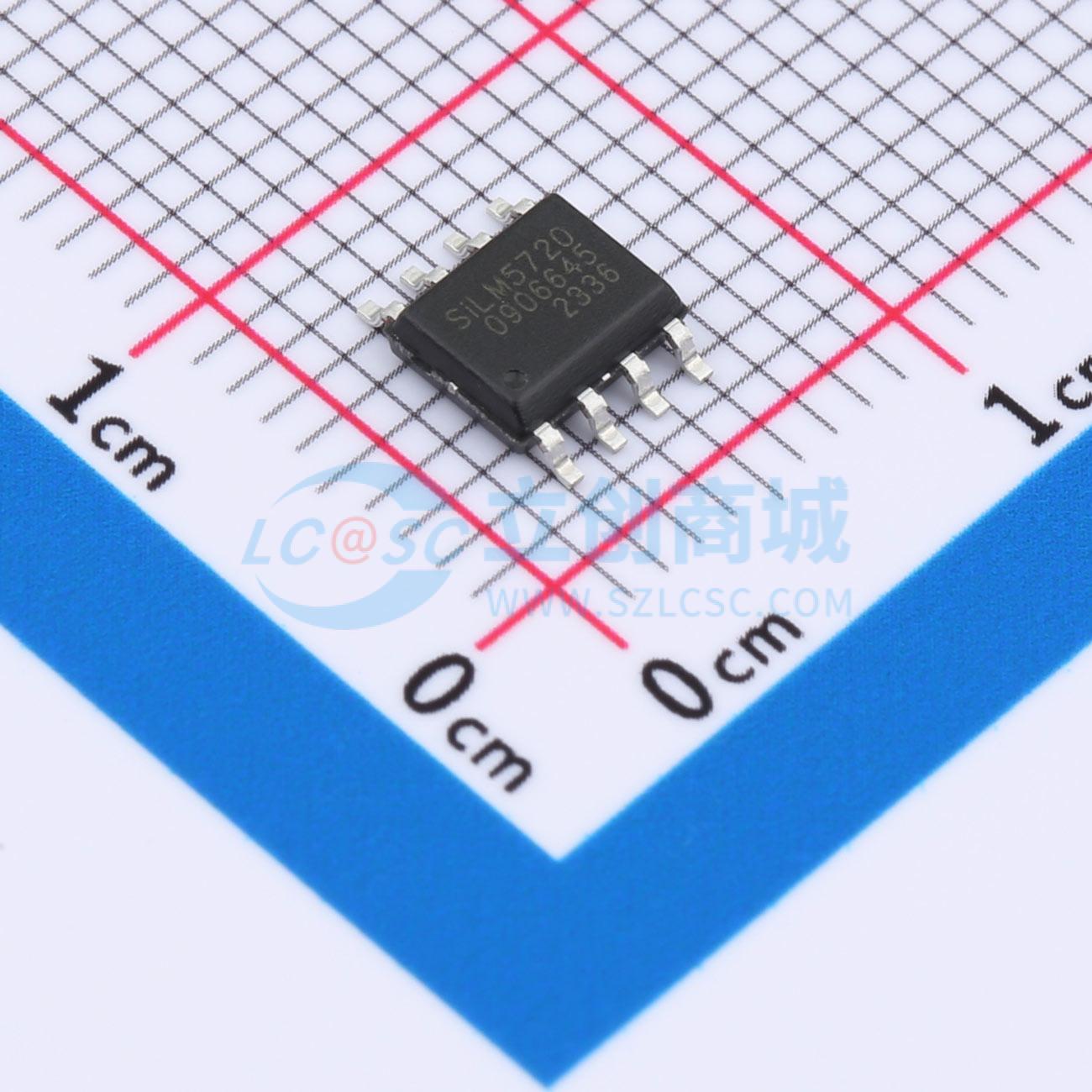

温馨提醒：图片仅供参考，商品以实物为准

SiLM5720CA-DG

高速双通道数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高性能、双通道数字隔离器，具有5.0 kVRMS（SOP8W）和3 kVRMS（SOP8）的隔离额定值（符合UL1577标准）。该设备在低功耗的情况下提供高电磁抗扰度和低辐射。SiLM5720设备的两个通道方向相同，而SiLM5721设备的两个通道方向相反。在输入电源或信号丢失的情况下，无后缀F的设备默认输出为高电平，有后缀F的设备默认输出为低电平。
品牌名称: Sillumin(数明半导体)
商品型号: SiLM5720CA-DG
商品编号: C41433638
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

SiLM572x器件是高性能双通道数字隔离器，按照UL1577标准，SOP8W封装的隔离额定值为5.0 kVRMS，SOP8封装的隔离额定值为3 kVRMS。SiLM572x器件在低功耗的情况下具备高电磁抗扰度和低辐射特性。 SiLM5720器件的两个通道方向相同，而SiLM5721器件的两个通道方向相反。在输入电源或信号丢失的情况下，无后缀F的器件默认输出为高电平，有后缀F的器件默认输出为低电平。

商品特性

数据速率：100Mbps
传播延迟：12ns（典型值）
共模瞬态抗扰度（CMTI）：150kV/μs（最小值）
低功耗：每通道1.5mA（典型值）
宽电源电压范围：2.25V至5.5V
2.25V至5.5V电平转换
默认输出有高电平（SiLM572x）和低电平（SiLM572xF）可选
强大的电磁兼容性（EMC）
系统级静电放电（ESD）、电快速瞬变（EFT）和浪涌抗扰度
跨隔离屏障的±8 kV IEC 61000 - 4 - 2接触放电保护
低辐射
工作温度范围：-40℃至+125℃
安全认证：SOP8封装按UL 1577标准，1分钟3kVRMS隔离
SOP8W封装按UL 1577标准，1分钟5.0kVRMS隔离
符合GB4943.1 - 2022的CQC认证
符合EN/IEC 61010 - 1: 2010+A1和EN/IEC 62368 - 1: 2018的TUV认证
DIN VDE 0884 - 17: 2021 - 10（待认证）

应用领域

隔离式线路接收器
微处理器系统接口
A/D、D/A转换的数字隔离
可编程逻辑控制器（PLC）、自动测试设备（ATE）的输入/输出隔离
电机驱动器中的功率晶体管隔离
高速逻辑系统的隔离

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	2
	反向通道数	0
	最大数据速率	100Mbps
	默认输出	高电平
	隔离电压(Vrms)	5000

	属性	参数值
	CMTI(kV/us)	200kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	2.25V~5.5V
	工作电压(VCCB)	2.25V~5.5V
	传播延迟(tpd)	12ns
